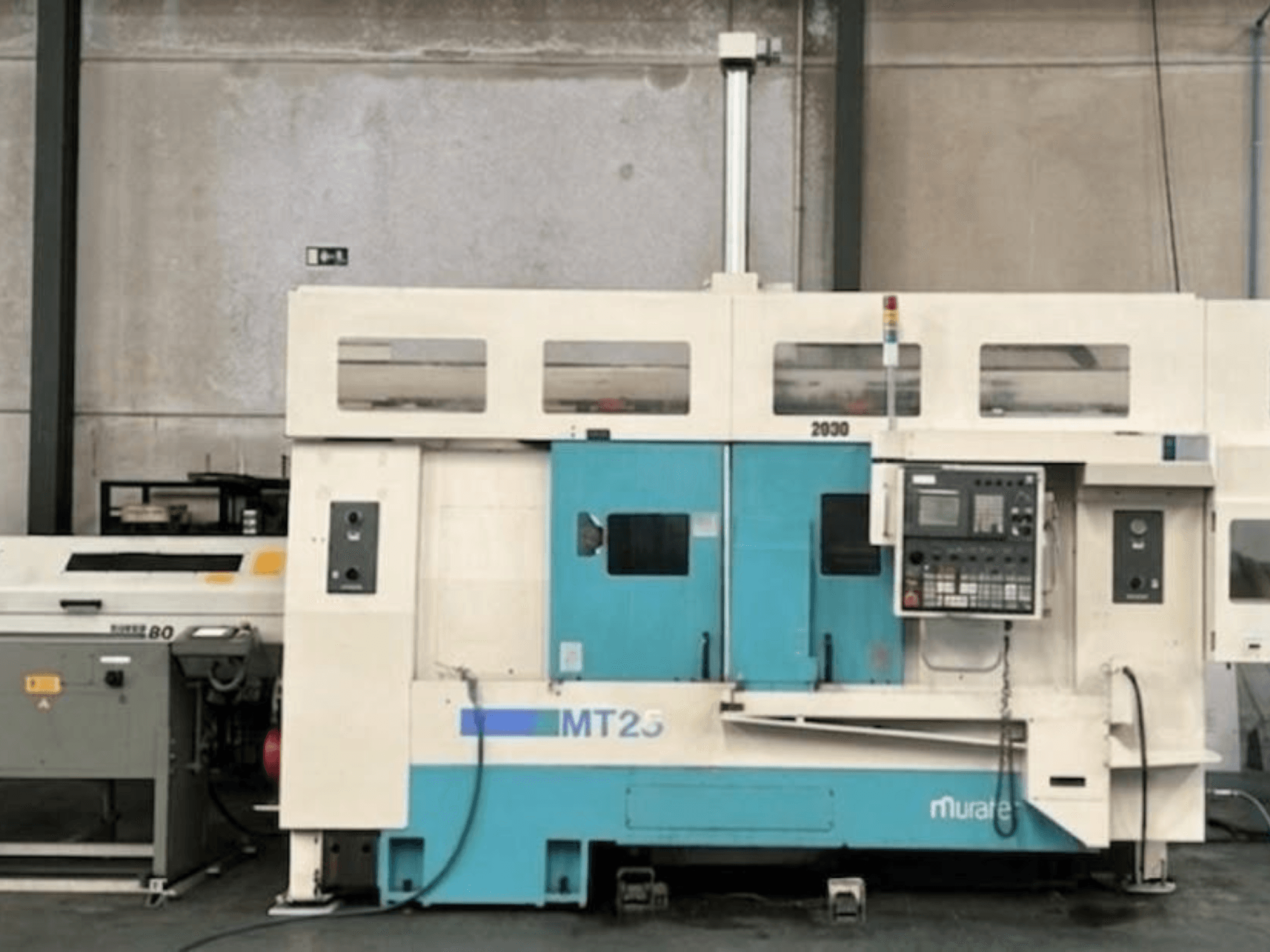

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfigūracija: Dvigubas suklis / dviguba revolverinė galvutė / dviguba Y ašis (9 valdomos ašys)

• Valdymo blokas: Fanuc CNC (varikliai, servovarikliai, elektronika)

• Būklė: Šiuo metu veikia; pristatymas nedelsiant

• Eilės:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (pagalbinis velenas): 750 mm

• Galingumas ir apimtis:

  • Maksimalus apdirbimo skersmuo: 370 mm

  • Maksimalus apdirbimo ilgis: 920 mm

  • Strypo talpa: 67 mm

  • Greitasis poslinkis (X/Z): 20 / 25 m/min

• Velenai (dvigubi, identiški):

  • Velenų galas: A2-6

  • Sukimo momentas: 420 N·m

  • Detalių perkėlimas: Automatinis perkėlimas tarp velenų su sukimo momento kontrole

• Revoliucijos ir įrankių galimybės:

  • Revoliucijos: 2 (abi su Y ir C ašimis)

  • Stotys: 15 kiekvienoje revolverinėje galvutėje (visos su pavara)

  • Variklinio įrankio greitis: 3000 aps/min

  • Pavaros įrankio variklis: 4 kW

  • Indeksavimo laikas: 0,2 s

• Konstrukcija ir savybės:

  • Vadovaujančiosios kreipiamosios: Tvirtos dėžinės kreipiamosios (prizminės) visose ašyse

  • Valymas: Automatinis oro/aušinimo skysčio purškimas pagalbinio suklio valymui

  • Stebėjimas: apkrovos kontrolės sistema ir įrankio nusidėvėjimo stebėjimo sistema

Papildoma įranga

• Portalinis krautuvas: greitaeigis 3 ašių portalinis robotas, 8 kg keliamoji galia (automatinis pakrovimas/iškrovimas)

• Strypų tiektuvas: 1,5 m CNC strypų pakroviklis

• Detalių surinkėjas: automatinis svirtinis rankas mažoms gatavoms detalėms

• Detalių konvejeris: integruota konvejerio juosta gatavoms detalėms

• Mėginių ėmimo skyrius: atskira zona gamybos proceso metu atliekamai patikrai

• Sruogų konvejeris: Atgalinio išėjimo šarnyrinis sruogų konvejeris

• Detalių tvirtinimas: 2 × „Kitagawa“ 250 mm hidrauliniai griebtuvai

• Įrankiai: Pilnas statinių laikiklių (OD/ID) ir aktyviųjų laikiklių (ašiniai/radialiniai) rinkinys
