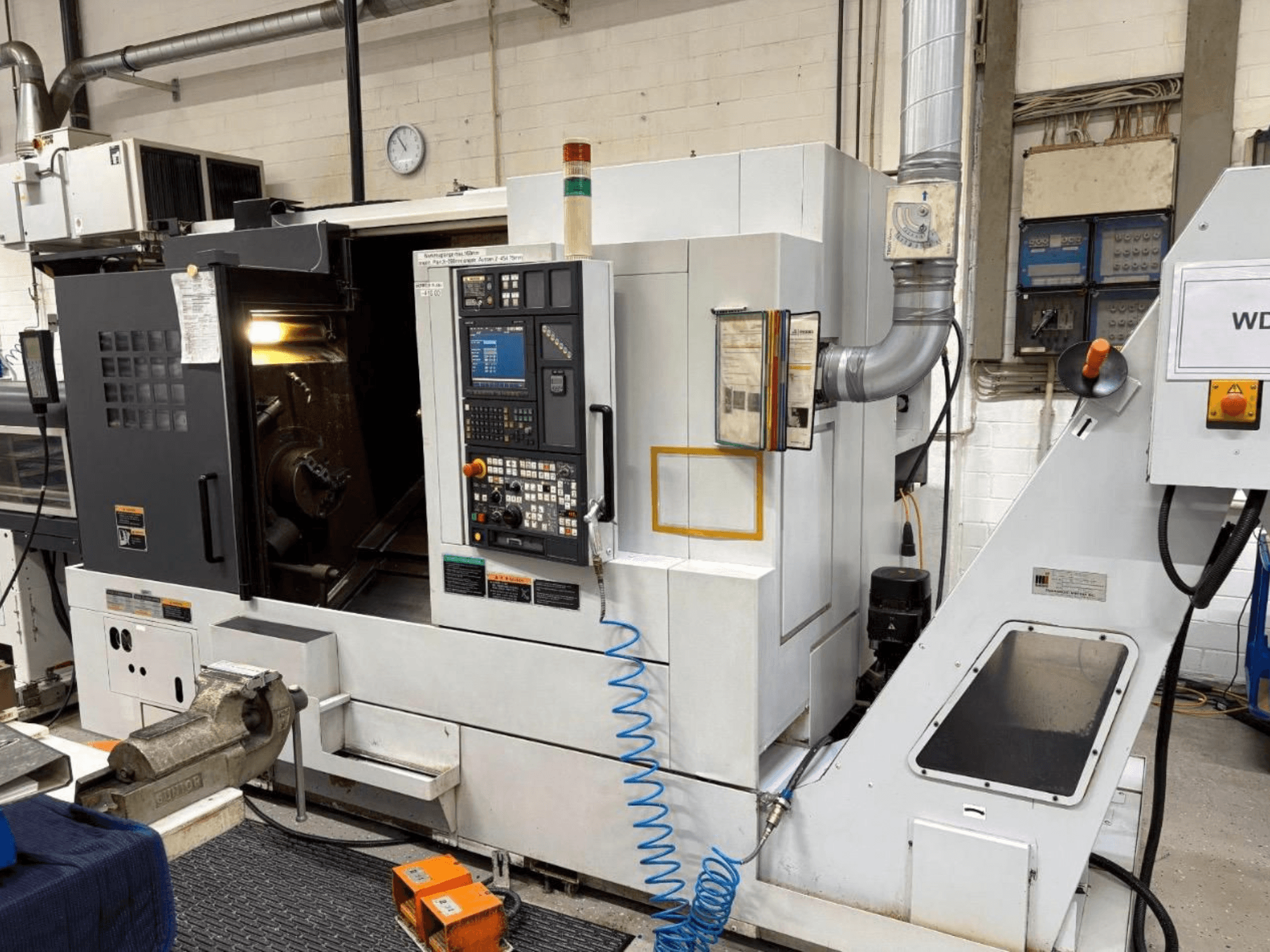

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Greitojo judėjimo greitis:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Pagrindinis suklis:

  • Veleno galas: A2-8

  • Maksimalus strypo skersmuo: 80 mm

  • Griebtuvas: Kitagawa B-210, Ø250 mm

  • C ašis: 360° padėties nustatymas

• Pagalbinis velenas:

  • Velenėlio galas: A2-6

  • Integruoto variklio galia: 15 kW

  • Spindelio griebtuvas: Kitagawa B-208, Ø210 mm

  • C ašis: 360° padėties nustatymas

  • Detalių perkėlimo galimybė: Taip

• Frezavimo/varomieji įrankiai:

  • Revoliucijos talpa: 12 pozicijų

  • Varomųjų įrankių stotys: 12

  • Varomųjų įrankių variklio galia: 5,5 kW

  • Maksimalus varomųjų įrankių greitis: 6 000 aps/min

  • Tiesioginės pavaros įrankiai, frezavimas su varomaisiais įrankiais, necentrinis apdirbimas

• Revoliucijos ir įrankiai:

  • Revoliucijos indeksavimo laikas: 0,2 sek.

  • Automatinis įrankių matavimas: Dvigubi „Renishaw“ įrankių matavimo rankenėlės

• Mechaninė konstrukcija:

  • Vadovaujančiosios bėgės: Grūdintos dėžinės bėgės (prizminės) visose ašyse

  • Velenų pavara: Įmontuoti integruoti varikliai

  • Transmisija: Tiesioginė pavara (be diržų/reduktorių)

  • Pradinis sukimo momentas: 640 Nm

• CNC valdymas:

  • Valdymas: Mori Seiki MAPPS IV

  • Dialoginis programavimas, apkrovos stebėjimas, įrankių nusidėvėjimo ir suvartojimo stebėjimas

• Aušinimas ir tepimas:

  • Pagrindinio veleno alyvos aušintuvas: Daikin

  • Pagalbinio veleno alyvos aušintuvas: Daikin

• Prijungimas:

  • USB, PCMCIA, RS-232

  • Strypų padavimo įrenginio sąsaja: Įtraukta

• Apdirbimo galimybės:

  • Vienalaikis tekinimas ir frezavimas

  • Apdirbimas Y ašyje

  • Poliarinių koordinačių interpoliacija

  • Necentrinis gręžimas ir sriegimas

  • Priekinis ir galinis apdirbimas su pagalbiniu suklio

  • Visapusiškas detalės apdirbimas per vieną nustatymą

  • Sudėtingas daugiakrypčių apdirbimas

• Tipiniai pritaikymo atvejai:

  • Tiksliai tekintos detalės

  • Aviacijos ir kosmoso pramonės detalės

  • Automobilių komponentai

  • Hidraulikos detalės

  • Medicinos komponentai

  • Bendroji tikslioji inžinerija

Papildoma įranga

• LNS automatinis strypų padavimo įrenginys, 1,5 m talpa

• Automatinis detalių surinkėjas

• Skrandžių konvejeris: šoninio montavimo, su šarnyruotu juostiniu konvejeriu

• Atskirų griebtuvų pėdos pedai (pagrindinis ir pagalbinis suklis)

• Elektros transformatorius

• Dokumentacijos paketas:

  • Naudojimo instrukcija

  • Programavimo instrukcija

  • Detalių sąrašas

  • Elektros schemos

• Įrankių laikikliai: Į komplektą įeina statiniai ir varomieji įrankių laikikliai

• Kita papildoma įranga: neįtraukta
