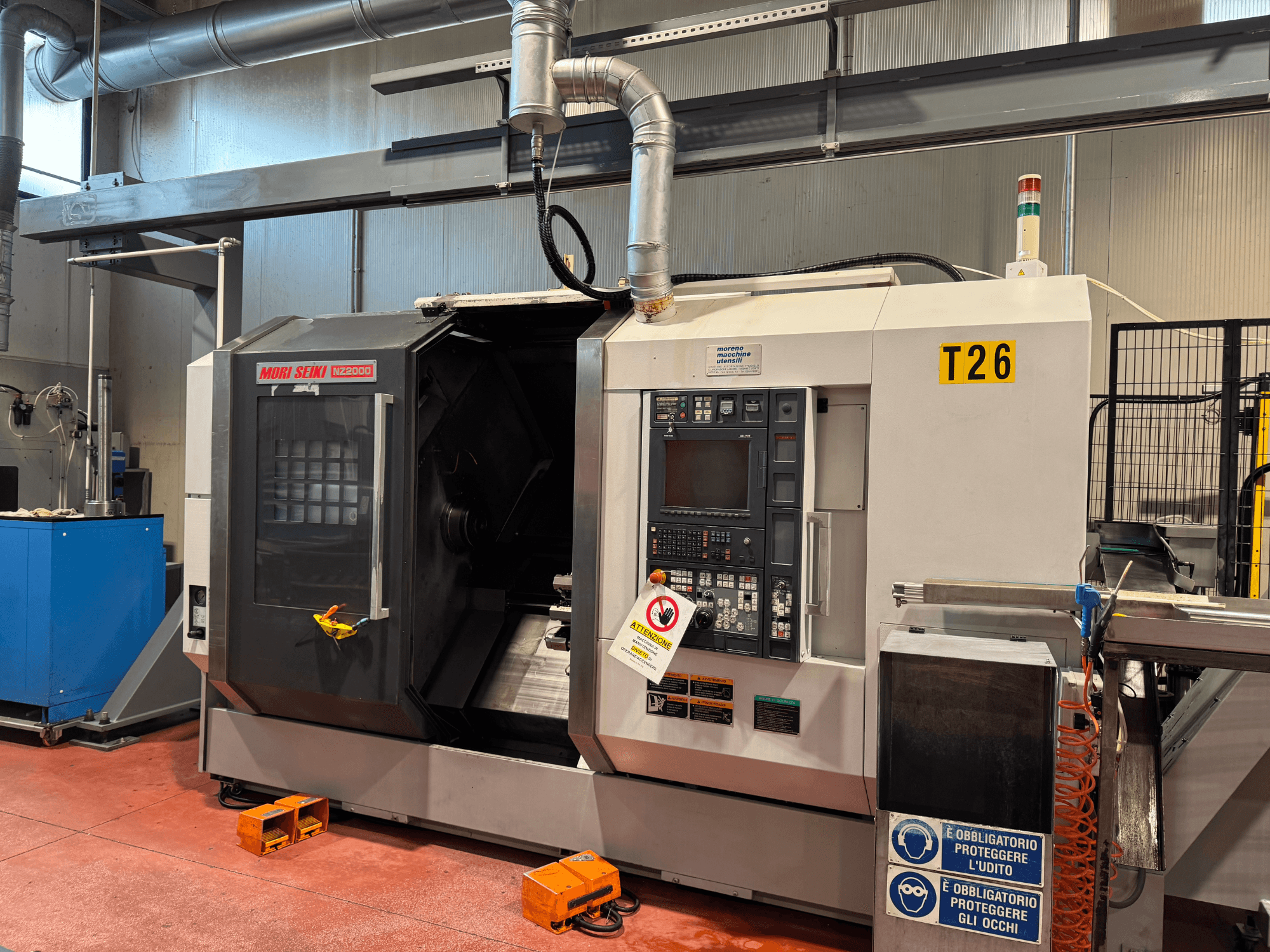

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Valdymas/NC

  • Valdymo blokas: MORI SEIKI MSX-701

  • NC sistema: FANUC FS-31iA (MAPPS 3); MAPPS versija: 3

  • Programinė įranga / funkcijos: Įkrovos monitorius; įrankių naudojimo trukmės valdymas; išsaugotų programų skaičius: 250; naudotojo atmintis: 1,5 mln: 50 MB; įrankių poslinkio poros: 99; pasirinktiniai makro kintamieji: 600

  • Kalbos: NC ir MAPPS ekranai italų kalba

• Elektra / paskirtis

  • Įtampa: 380-480 V; Dažnis: 50 Hz; Paskirtis: Europa

• Mašinos konfigūracija

  • Lovio ilgis: 800 mm

  • C ašis ant abiejų suklių

  • 2 bokšteliai su X-Y-Z ašimis

  • Abiejuose bokšteliuose iš pradžių sumontuotas tiesioginis įrankis

  • Šiuo metu apatinės bokštelio galvutės gyvasis įrankis NEveikia (tekinimo funkcijos veikia gerai)

  • Tinka sudėtingam daugiaprocesiniam tekinimui ir frezavimui

• Sukliai

  • Pagrindinis suklys (1 suklys)

    • Praeinančios skylės skersmuo: 73 mm

    • Laikiklio tipas: Tuščiaviduris griebtuvas 8"; griebtuvo skylė: 65 mm; griebtuvo gamintojas: GAMINTOJAS: KITAGAWA

    • C ašis: Įtraukta; Suklio orientacija: C ašies stabdys: Įeina į komplektą (be užrakto); C ašies stabdys: Įeina į komplektą

  • Papildomas suklys (2 suklys)

    • Galia: 25/22 kW; greitis: 5 000 aps/min.

    • Pro skylę praeinančios skylės skersmuo: 73 mm

    • Laikiklio tipas: Tuščiaviduris griebtuvas 8"; Griebtuvo skerspjūvio skylė: 65 mm; Griebtuvo gamintojas: "Sraigtas": KITAGAWA

    • C ašis: Įtraukta; Suklio orientacija: C ašies stabdys: Įeina į komplektą (be užrakto); C ašies stabdys: Įeina į komplektą

• Ašių eigos

  • B: 810 mm

  • Didžiausias atstumas tarp verpstės nosių: 1,130 mm Didžiausias atstumas tarp suktuvų: 1,130 mm

• Grąžtai

  • 1 bokštelis: X-Y-Z ašys; 16 stočių; frezavimo funkcija; sukamojo įrankio sukimosi greitis: 6 000 aps/min; įrankio tvirtinimas: Įrankis: varžtais.

  • 2 bokštelis: X-Y-Z ašys; 16 stočių; frezavimo funkcija yra, bet NEveikia; sukamojo įrankio greitis: 6 000 aps/min; įrankio tvirtinimas: Sraigtais

  • Maksimalus įrankio ilgis atgal: 155 mm (viršutiniame bokštelyje), 100 mm (apatiniame bokštelyje)

• Išankstinis įrankių nustatymas

  • 1 suklio įrankių išankstinis nustatymas mašinoje: Rankinis (nuimamas)

  • 2 suklio vidinis įrankių išankstinis nustatymas: Rankinis (nuimamas)

• Aušintuvas / lustas (integruotas į mašiną)

  • Aukšto slėgio aušinimo skysčio sistema: 635 W / 1040 W

  • Aušinimo skysčio tipas: Vandenyje tirpus

  • Oro pūtimas per špindelį: Į komplektą įtraukta

  • Skiedrų šalinimo kryptis: Dešinė

• Sąsajos

  • Strypų tiektuvo sąsaja: (kelių juostų tiektuvo specifikacija; LNS)

  • Roboto sąsaja: Įtraukta

• Kalbos/dokumentacija

  • Vadovai: Italų kalba

  • Dokumentai: italų kalba: Atitikties deklaracija; CE sertifikatas

• Svarbi pastaba

  • Abiejose staklėse sugedusi apatinio bokštelio motorizuoto įrankio funkcija. T2 bokštelis šiuo metu tinkamas naudoti tik tekinimo operacijoms.

Papildoma įranga

• Automatizavimas ir (arba) aptarnavimas

  • "RR Robotica" pakrovimo portalas (įeina į komplektą)

  • Pakrovimo padėklai (pridedama)

  • Darbinis krautuvas (2 verpstės pusė)

  • Detalių išstūmimo įtaisas

  • Detalių iškrovimo konvejeris

  • Detalių priėmiklis

  • Individualus viršutinių durų liukas portalui pakrauti / iškrauti (neoriginalus)

• Medienos drožlių ir (arba) aušinimo periferiniai įrenginiai

  • Vilkimo tipo drožlių transporteris

  • Aušinimo skysčio rezervuaras su plovimo siurbliais

  • Papildomas neoriginalus 20 barų aukšto slėgio siurblys

• Darbo laikikliai ir įrankiai

  • Į komplektą įeina pagrindinio ir papildomo suklio griebtuvai (KITAGAWA 8" tuščiaviduris)

  • Fiksuoti įrankių laikikliai: iš viso 8 (4 viršutiniai + 4 apatiniai)

  • Varomieji įrankių laikikliai: 2 ašiniai, 2 radialiniai

• Elektros ir (arba) kita

  • Išorinis mašinos transformatorius

  • Signalinės šviesos bokštas: 3 pakopų (raudona / pieno baltumo / žalia)

  • Dvigubo griebtuvo kojinis jungiklis
