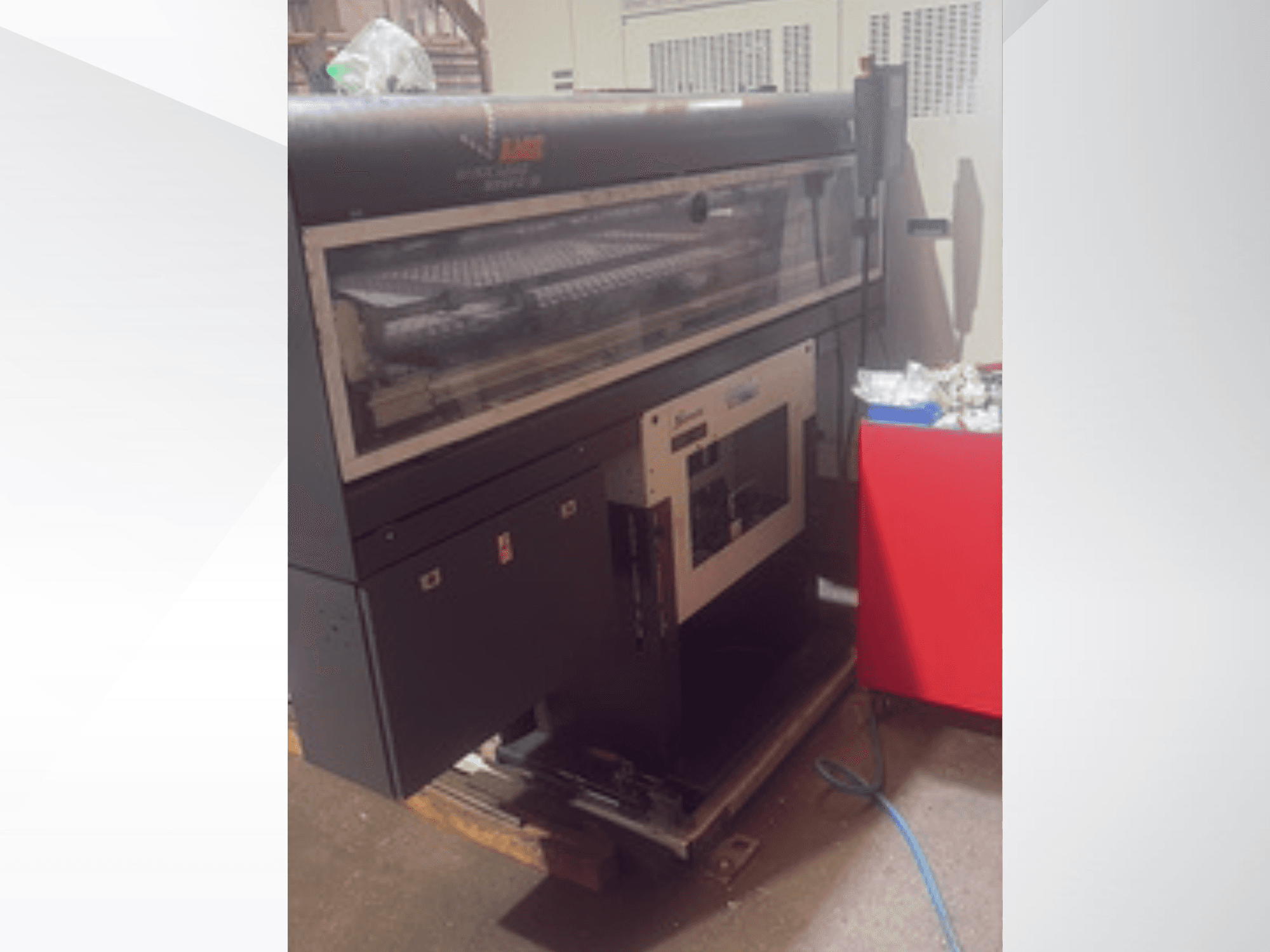

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Bendrieji duomenys

  • Maksimalus tekinimo skersmuo: 800 mm

  • Maksimalus tekinimo skersmuo: 515 mm

  • Atstumas tarp suklio galiukų: 614 mm

  • Įrengtoji galia: 35,5 kVA

  • Bakių talpa: aušinimo skystis 510 L, tepalinė alyva 18 L, hidraulinė alyva 100 L

• Ašių eiga

  • Viršutinė revolverinė galvutė (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Apatinė revolverinė galvutė (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Pagalbinio suklio ašys: X3 +120/-120 mm, Z3 580 mm

• Greitojo judėjimo greičiai

  • X ašys: 30 m/min

  • Z ašys: 30 m/min

  • Y ašys: 20 m/min

• Ašių pagreitis

  • Visos linijinės ašys: 1G (9,8 m/s²)

• Pagrindinis suklis

  • Tipas: integruotas įmontuotas variklis

  • Spindelio griebtuvo dydis: 210 mm

  • Spindelio galas: ASA A2-6

  • Strypo skersmuo: 66 mm

  • Veleno skylė: 72,5 mm

  • Traukiamojo vamzdžio vidinis skersmuo: 66 mm

  • Guolio išorinis skersmuo: 170 mm

  • Galia (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Sukimo momentas (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Pagalbinis velenas

  • Maksimalus greitis: 4 000 aps/min

  • Strypo skersmuo: 66 mm

  • Velenėlio skylės skersmuo: 72,5 mm

  • Traukimo vamzdžio vidinis skersmuo: 66 mm

  • Guolio išorinis skersmuo: 170 mm

  • X3 eiga: ±120 mm

  • Z3 eiga: 580 mm

  • Galia (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Sukimo momentas (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Revoliucijos (viršutinė ir apatinė)

  • Stotelių skaičius: 24

  • Aktyvių įrankių pozicijų skaičius: 12

  • Įrankio matmenys: 20×20 mm / 25×25 mm

  • Indeksavimo laikas: 0,1 sek.

  • Fiksavimo jėga: 3 200 kgf

  • „Curvic“ movos skersmuo: 150 mm

• Pavaros įrankiai

  • Variklio tipas: Įmontuotas sinchroninis variklis

  • Maksimalus greitis: 12 000 aps/min

  • Galia (maks. / S1): 14 / 10 kW

  • Maksimalus sukimo momentas (maks. / S1): 42 / 32 Nm

  • Aušinimas: visiškas alyvinis aušinimas

  • Standartinė įrankio sąsaja: NT-55

• Konstrukcija

  • Tvirtas GG-25 ketaus 60° kampu pasviręs stendas, optimizuotas taikant FEA metodą

  • Stalo svoris: 4 450 kg

  • NSK ritininės linijinės kreipiamosios ir iš anksto įtemptos sraigtinės pavaros

  • 8 įmontuoti alyva aušinami varikliai

  • Terminiu požiūriu stabili konstrukcija su velenais, išdėstytais 90° kampu X–Z plokštumai

• Aušinimo skysčio ir šilumos valdymas

  • Alyvos aušintuvo galia: 5 000 W

  • Standartinis aušinimo skysčio siurblys: 6 bar / 60 l/min

  • Aušinimo skysčio bako talpa: 510 L

  • Alyvos aušinimas abiem velenams, visiems įmontuotiems X/Y varikliams ir abiem aktyviųjų įrankių varikliams

  • Šiluminė kompensacija, reguliuojant alyvos temperatūrą

• CNC valdymas

  • „Fanuc 31i-T Plus“ su „iHMI“, 15 colių jutikliniu ekranu

  • „Manual Guide i“ dialoginis programavimas

  • „Ethernet“ ir USB jungiamumas

  • Nuotolinės pagalbos galimybė

  • Parengta „Pramonė 4.0“

  • 14 valdomų ašių: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Vienu kanalu vienu metu valdomos 4 ašys

  • Funkcijos: kietasis sriegimas, daugiakampis tekinimas, cilindrinė interpoliacija, polinių koordinačių interpoliacija, krumplių frezavimas ir galingo skivingo galimybė

• Pagrindiniai privalumai

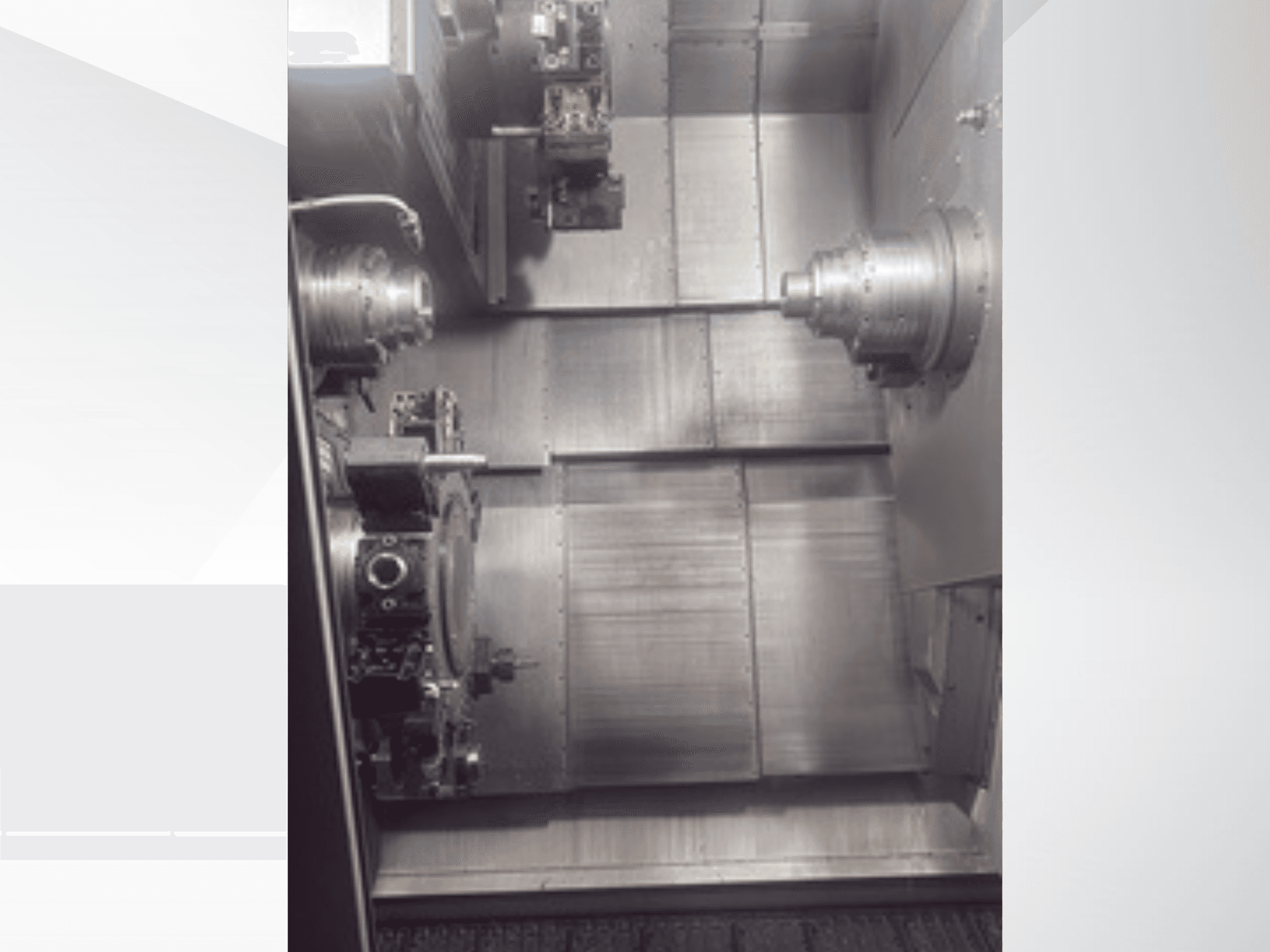

  • Dvigubas suklis + dvigubos Y ašies revolverinės galvutės

  • Galimybė vienu metu apdirbti 4 įrankiais

  • Visiškai integruota variklių architektūra (be diržų)

  • 66 mm strypo talpa abiejuose velenuose

  • 12 000 aps/min varikliniai įrankiai

  • Sutapdomas apdirbimas su judamuoju pagalbinės veleno

  • Tinka didelio masto automobilių, hidraulikos, aviacijos ir kosmoso pramonės bei preciziškai tekintų detalių gamybai

Papildoma įranga

• Pasirenkamas aukšto slėgio aušinimo skysčio siurblys: 15 bar

• Pasirenkamas užpakalinis suktuvas

• Pateiktoje informacijoje nenurodyta: robotai, automatika, drožlių konvejeris, strypų padavėjas
