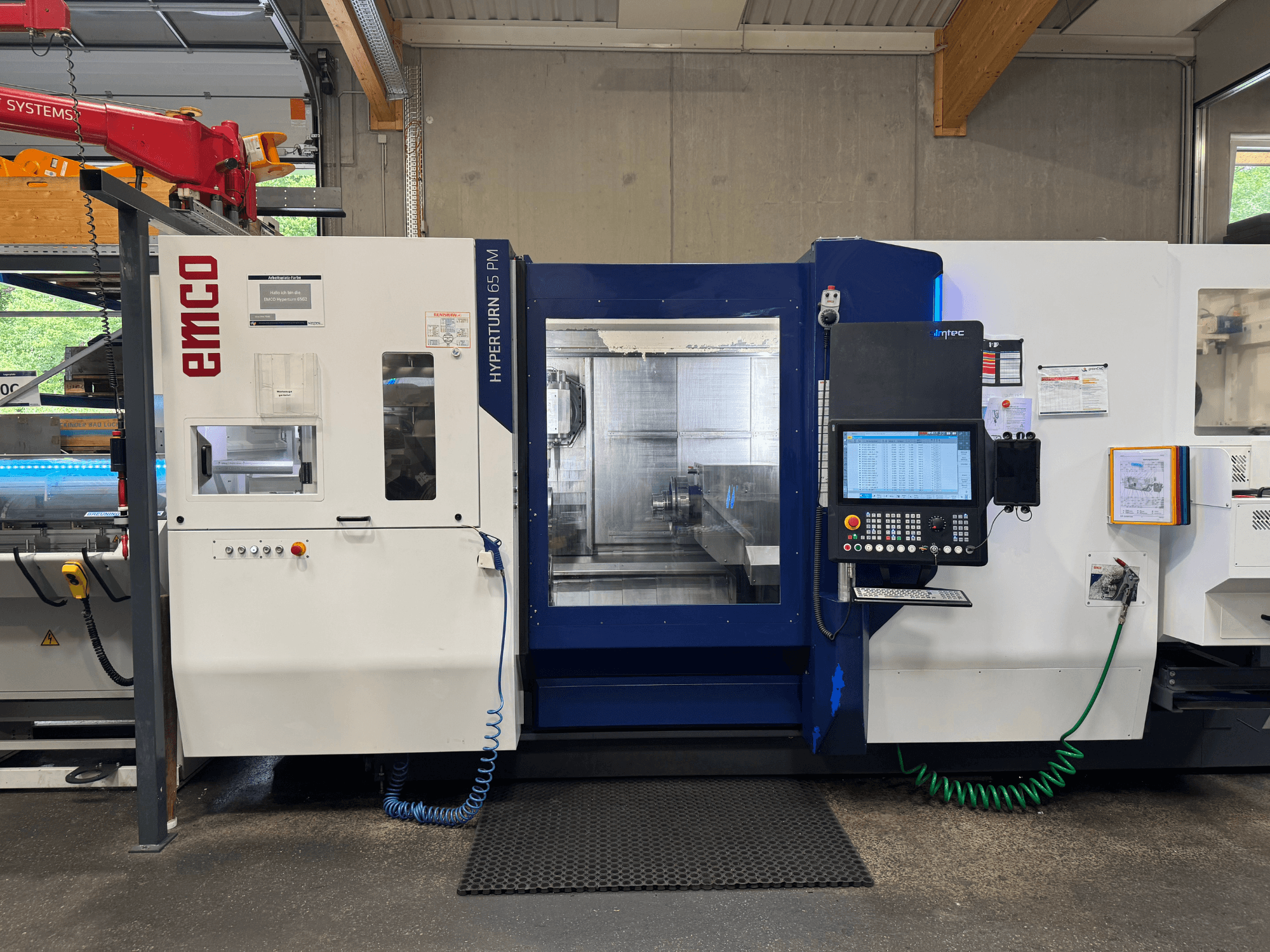

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Pagrindinis velenas (tiesioginė pavara):

  • Maks. sukimo momentas: 250 Nm

• Papildomas velenas (tiesioginė pavara):

  • Maks. pavaros galia: 29 kN (kaip nurodyta)

  • Maks. sukimo momentas: 250 Nm

  • Sukimosi greičio diapazonas: 0–5000 aps/min

• Frezavimo velenas (tiesioginė pavara):

  • Maks. pavaros galia: 37 kW

  • Maks. sukimo momentas: 30 Nm

  • Sukimosi greičio diapazonas: 0–12 000 aps/min

• Įrankių revolveris (tiesioginė pavara):

  • Maks. pavaros galia: 10 kW

  • Maks. sukimo momentas: 30 Nm

  • Sukimosi greičio diapazonas: 0–12 000 aps/min

• Kinematinė sistema ir ašys:

  • Viršutinė skersinė slydimo platforma su tekinimo/frezavimo velenu kaip varikliniu velenu; hidraulinis fiksavimas tekinimo metu

  • Y ašies eiga: +/- 120 mm

  • B ašis su tiesiogine pavara: +/- 120°, hidraulinis fiksavimas

• Įrankiai:

  • 40 pozicijų įrankių magazinas, HSK-T63

  • 12 pozicijų radialinis revolveris su tiesiogine pavara, BMT55P įrankių sąsaja

• Velenai ir fiksavimas:

  • Aukšto fiksavimo cilindras su traukiamuoju vamzdžiu pagrindiniam suktuvui

  • Pilnas fiksavimo cilindras su daliniu tuščiaviduriu fiksavimu 66 x 550 mm gylio priešiniame velene

  • Programuojamas fiksavimo slėgis pagrindiniam ir priešiniam velenams

  • Išorinis padavimo skysčio praplovimas pagrindiniame ir priešiniame velenuose

  • Mechaninis fiksavimo stabdys pagrindiniame ir priešiniame velenuose

  • C ašis pagrindiniam ir priešiniam suklui

• Valdymas ir HMI:

  • SINUMERIK ONE / OPERATE, EMCONNECT programėlės pagrįsta vartotojo sąsaja

  • 22 colių daugiafunkcinis jutiklinis ekranas

  • IPC su 240 GB

  • „SHOPTURN“ dialogo programavimas

  • 3D modeliavimas ir brėžiniai

  • Likučių aptikimas

  • Atsarginių duomenų atkūrimas iš išorinės atminties

  • CAD skaitytuvas (DXF importas)

  • „TRANSMIT“ ir „TRACYL“ C ašies programavimui

  • USB sąsaja, tinklo diskas (Ethernet)

  • Kompiuterio klaviatūra su HMI sparčiaisiais klavišais

  • LED būsenos juosta

• Skysčiai ir komunalinės paslaugos:

  • 2 aušinimo skysčio linijos, 25 bar

  • 2 praplovimo siurbliai, veikiantys 4,3 bar slėgiu

  • Valdymo spintos oro kondicionavimo įrenginys

  • Aušinimo sistema, skirta suklio varikliams, frezavimo suklio, B ašies sukimo momento varikliui ir revolverinės galvutės tiesioginei pavarai

  • Hidraulinis agregatas

  • Staklių apšvietimas

  • 8 išlyginimo elementai

• Grįžtamasis ryšys / matavimas:

  • Stiklinės skalės: X1 (įskaitant oro sistemą), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Papildoma įranga

• Sruogų tvarkymas ir filtravimas:

  • Atverčiamas juostinis drožlių konvejeris, iškrovimo aukštis 1200 mm

  • Juostinė filtravimo sistema, 980 litrų

  • Nešvaraus vandens siurblys

• Valdymo ir stebėjimo galimybės:

  • Elektroninis rankinis reguliatorius BAOD-SL (nešiojamas, su magnetiniu tvirtinimu, skirtas „Siemens“ valdikliams)

  • EMCO įrankių lūžio ir nusidėvėjimo stebėjimas / B40D-SL

  • Belaidis jutiklis / HSK gręžtuvų lūžimo kontrolė BK-MICRO

  • 4 ašių tekinimas / balansinis pjovimas (SINUMERIK parinktis)

  • Alternatyvus galinio suklio sūkių skaičius (SINUMERIK parinktis)

  • Revolverinė galvutė kaip užpakalinė galvutė (SINUMERIK papildoma funkcija)

  • Priešpriešinis suktuvas kaip užpakalinė galvutė (SINUMERIK papildoma funkcija)

• Strypų padavėjas (specifikacijos pateiktos):

  • Strypo ilgis: 300–1200 mm

  • Strypo skersmuo: 10–104 mm

  • Medžiagos atraminis paviršius (žiūrint iš priekio): 800 x 1250 mm

  • Medžiagos talpa: 12 strypų, kurių skersmuo 65 mm

  • Maks. apkrova: 400 kg (maks. 74 kg/strypas)

  • Stačiakampės medžiagos: mažiausias krašto ilgis 6 mm; didžiausias perimetras 105 mm

  • Šešiakampė medžiaga: SW 5–85 mm

  • Apvalios medžiagos: <15 mm

  • Stūmoklio įtraukimo gylis: 1470 mm

  • Maitinimas: 24 V DC (sąsaja)

  • Matmenys: ilgis 1800 mm; plotis 1315 mm

  • Slydimo mechanizmo / veleno aukštis: 1090–1330 mm

  • Svoris: apie 620 kg

• Priedai:
  spyruoklinis griebtuvas, „Hainbuch Centrotex M“ greito keitimo sistema.
  „Axzug SE100“
  „Axzug SE65“
  „Axfix SE 65“
  Axfix SE100
  Span Dorn T210 GR0
  4 „Bachen“ įdėklai „INOFlex® VT-S 016“ (160 įdėklų)
  Prekių vertė apytikriai: 70 000 €

  Taip pat BMT 55 laikiklis apačioje
  ir 40 HSK tvirtinimų (prekių vertė apytikriai: 30 000)

• Komplektą sudaro 3D zondas (HSK63)
