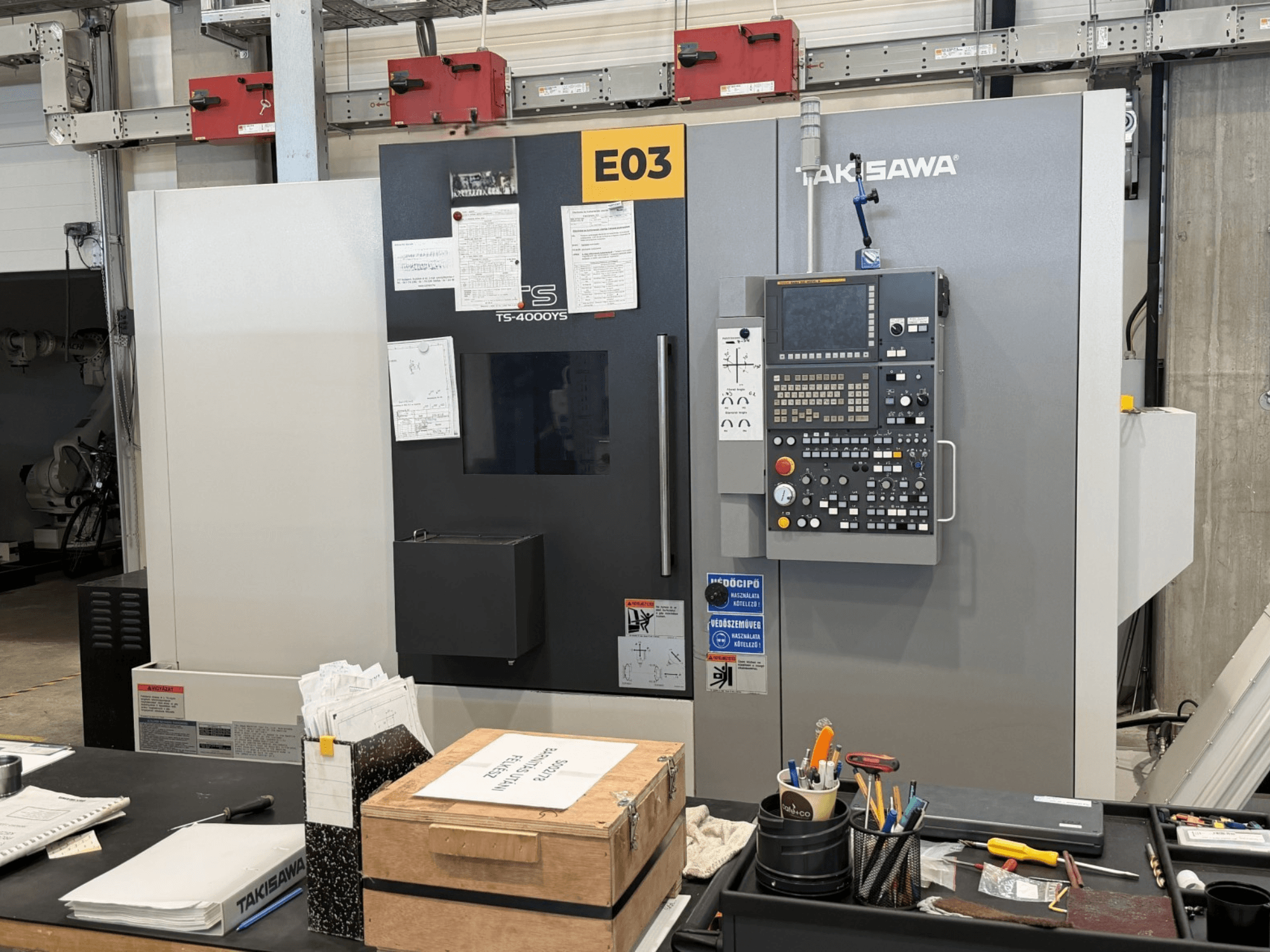

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Talpa:

• Maks. apdirbimo skersmuo: Ø 600 mm

• Maks. tekinimo skersmuo x ilgis: Ø 370 x 750 mm

• Strypo skersmuo: Ø 82 mm

Pagrindinis velenas:

• Velenėlio ašies aukštis nuo grindų: 1140 mm

• Guolio / skylės skersmuo: Ø 140 / Ø 90 mm

• Veleno galas: A2-8

• C ašies skiriamoji geba: 0,001°

Priešpriešinė veleno ašis:

• Velenų ašies aukštis nuo grindų: 1140 mm

• Guolio / skylės skersmuo: Ø 90 / Ø 53 mm

• Veleno galas: F-140

• Sukimosi greitis: 6000 aps/min (1/min)

• C ašies skiriamoji geba: 0,001°

Eilės:

• Y: -50 ~ +70 mm

• A: 780 mm

Greitasis judėjimas:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Galia:

• Pagrindinio veleno variklis (30 min. / 100 % ED): AC 22 / 15 kW

• Maks. sukimo momentas (pagrindinis velenas): 618 Nm (S3 25 %)

• Priešpriešinio veleno variklis (30 min. / 100 % ED): AC 11 / 7,5 kW

• Maks. sukimo momentas (priešpriešinis velenas): 175 Nm (S3 25 %)

Varomi įrankiai:

• Revoliucinių stotelių skaičius: 12 vnt.

• Maks. greitis: 6000 aps/min (1/min)

• Pavaros galia (S3 25 % / 100 % ED): 7,5 / 3,7 kW

• Maks. sukimo momentas: 48 Nm

Įrankiai:

• Įrankio kotelio skerspjūvis: 25 x 25 mm

• Išgręžimo strypo skersmuo: Ø 50 mm

Valdymas: CNC trajektorijos valdymas FANUC 32i-B
