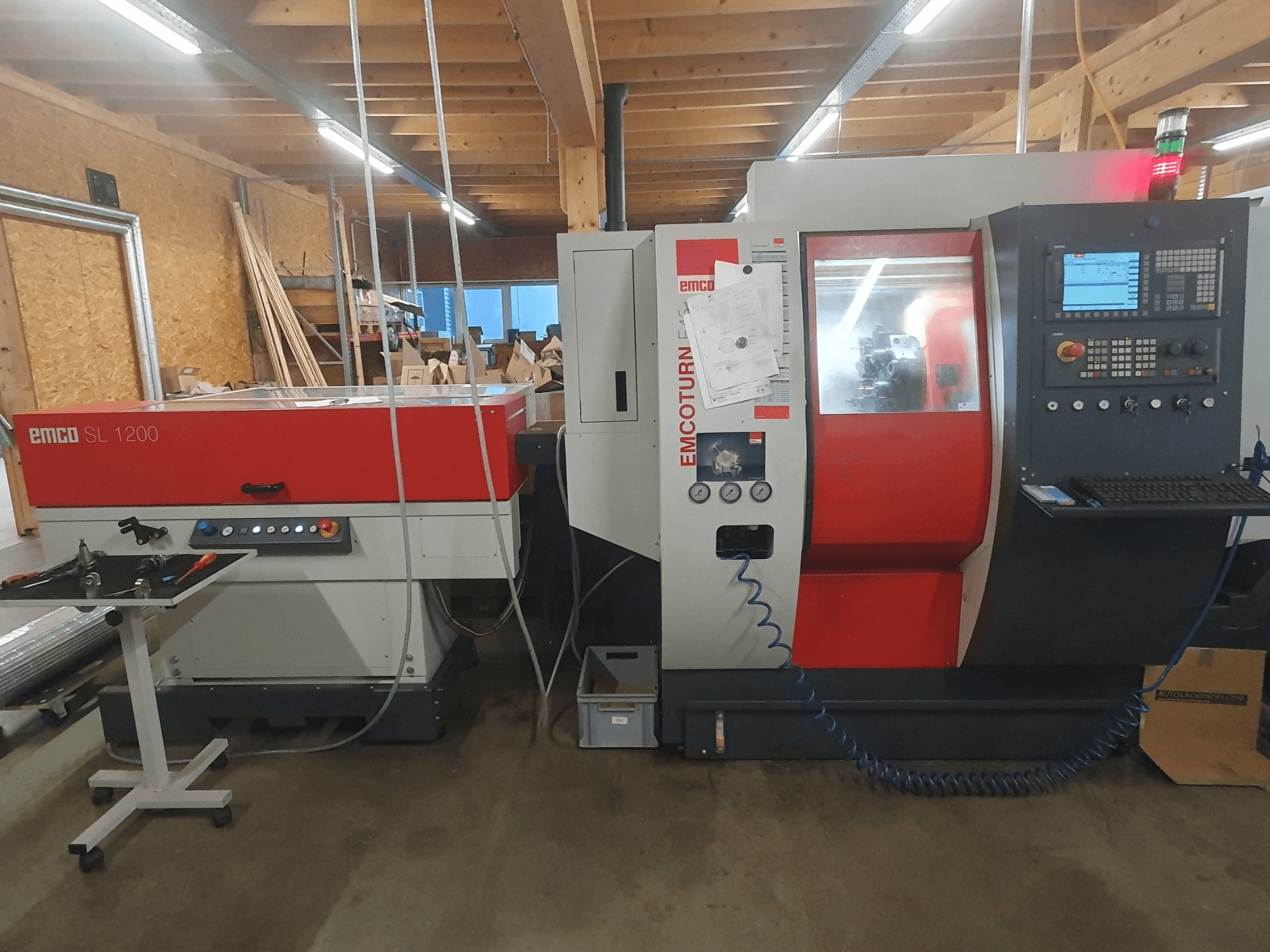

EMCO - E45AT-TUR-EMC-2019-00001

• Ryšys: KK5 (DIN 55026)

• Strypų talpa: 45 mm

• Pavaros galia: 13 kW

• Greičio diapazonas: 13 kW (13,5 kPa): 0-6300 aps/min.

• C ašis ant pagrindinio suklio

Įrankių bokštelis

• 12 padėčių ašinis VDI30

• Krypties logika iki 6 varomųjų įrankių

• Varomieji įrankiai: maks. 4 kW / maks. 16 Nm

• Varomųjų įrankių sukimosi dažnis: 0-5000 aps./min.

Uodega

• Programuojamas, valdomas hidrauliniu būdu

• Didžiausia prispaudimo jėga: 6000 N

• Morzės kūgis: MK4

• Tuščiaviduris prispaudimo cilindras su traukos vamzdžiu

Valdymas ir programinė įranga

• SINUMERIK 828D VALDYTI

• SHOPTURN dialogo programavimas

• USB sąsaja

• Tinklas / Ethernet

• 10,4" TFT spalvotas monitorius

• 3D modeliavimas

Laikmenos ir mašinos funkcijos

• Mašinos apšvietimas

• Aušinimo skysčio sistema su siurbliu (3,5 bar)

• Hidraulinis įrenginys

• Skaldos transporterio sąsaja

• CE sertifikatas

• Dokumentai

Įrankių matavimas (E45)

• Darbo vietoje pritvirtinta matavimo rankena

• Įrankio matavimas ant bokštelio

• Trumpas paruošimo laikas / tikslus matavimas / ekonomiškas

Ruošinio prispaudimas

• 3 žandikaulių griebtuvas KK5

• Didžiausias greitis: 6300 aps./min.

• Skersmuo: 20 mm

• Minkštos ir kietos žiaunos

Kita (susijusi su staklėmis)

• Vandens pistoletas

• Oro tiekimas į verpstę

• Alyvos ir aušinimo skysčio separatorius

• Automatinis aušinimo skysčio stebėjimas

• Elektroninė rankinė pavara

• Įrankių keitimo apsauga

• Hidraulinės jungtys

• Pneumatinės jungtys

• Mašinos pakuotė: padėklas + susukamas dangtis

Papildoma įranga

Strypų tiektuvas / žurnalas (SL1200 - pagal nuorodą)

• Strypų ilgis: 850-1200 mm

• Strypų skersmuo: Ø 8-95 mm

• Didžiausia padavimo sparta: 60 m/min.

• Strypų keitimas: apie 3 s

• Dėtuvės keitimas: apie 15 s

• Medžiagos laikymo plotas: 550 × 1210 mm

• Medžiagos talpa: 10 × Ø 55 mm

• Valdymo pusė: dešinė

• Maitinimo šaltinis: DC/DC: 240 V DC/DC

• Oro tiekimas: Oro tiekimo šaltinis: 6 barai

• Matmenys: 1700 × 1250 × 1090-1380 mm

• Svoris: apie 500 kg

• Apsaugos įtaisas: CE

• Didelio greičio funkcija

• Dokumentai

Suklio prailgintuvas (skirtas naudoti strypų tiektuve)

• E45 / MT45 / HT45 → DM45

• Skirtas 45 mm verpstei

• Trumpi strypai iki 1100 mm

• Su mažinimo įvorėmis (3 vnt.)

• Būtina naudoti su SL1200

Skiedrų transporteris

• Pakabinamas juostinis transporteris

• Iškrovimo aukštis: 1200 mm

Aukšto slėgio aušinimo įrenginys

• 14 barų / 50 Hz

• Papildomas aukšto slėgio siurblys

• Įrankiams su vidiniu aušinimo skysčiu

• Sąsaja ir programinė įranga

Roboto sąsaja

• PROFI-NET sąsaja

• 24 V signalai

• Apsauginis išleidimas

• Automatinio/manualinio veikimo perjungimas

Papildomi komponentai

• Kompiuterio USB klaviatūra (QWERTY)

• Mašinos būsenos šviesos diodas: Žalias (automatinis), raudonas (pavojaus signalas), baltas (medžiagų tvarkymas)

Montavimo ir tvirtinimo įranga

• 4 × vibracijos amortizatoriai

• 4× montavimo laikikliai

• 4× didelio atsparumo inkarai

Detalių surinkimo įtaisas

• Pneumatiškai valdomas

• Didžiausias dalių ilgis: 120 mm

• Didžiausias skersmuo: 45 mm (51 mm)

• Didžiausias svoris: 2 kg

• Surinkimo dėžė / konvejerio juosta
