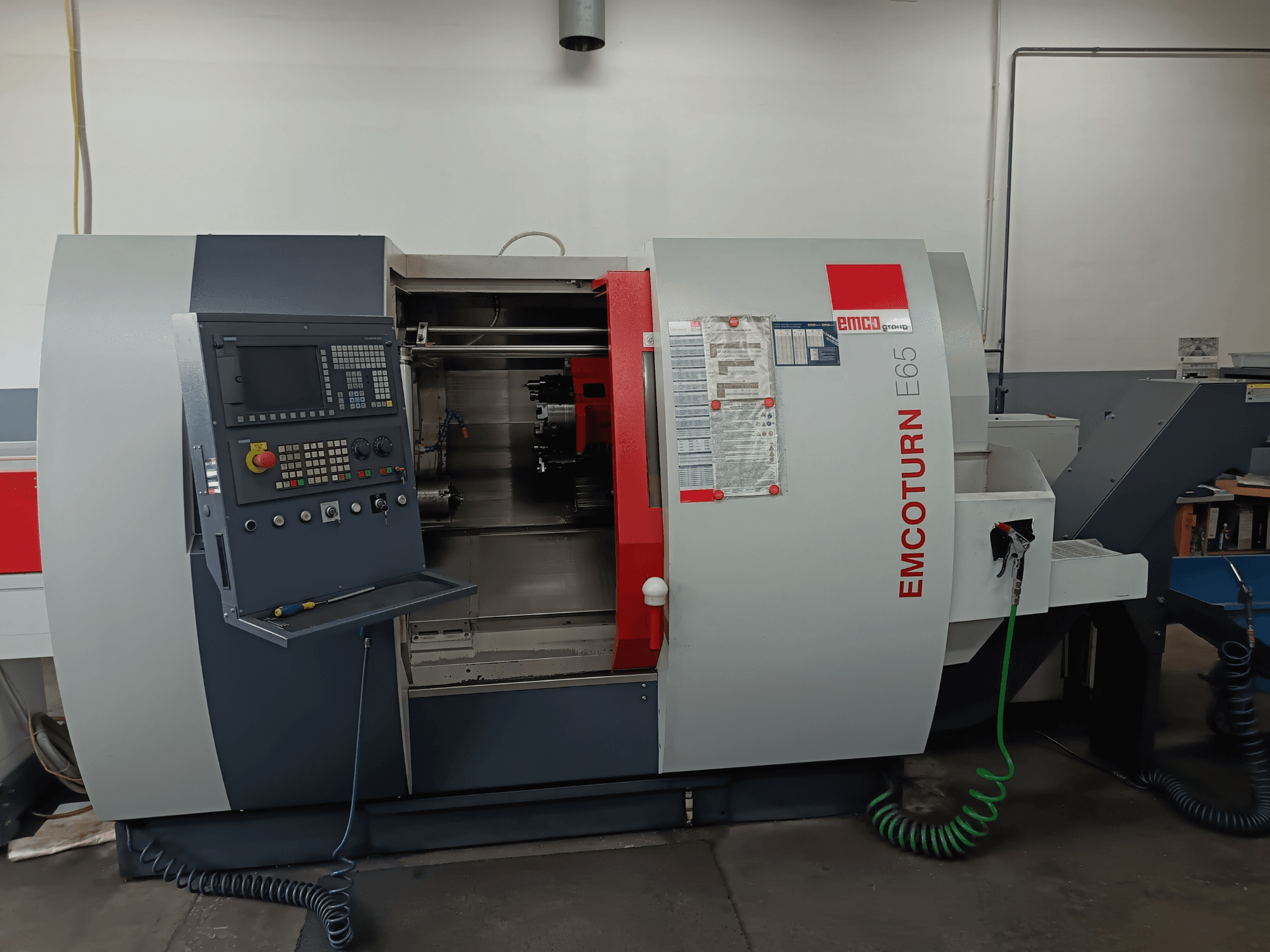

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Darbo sritis:

  • Darbo vieta: supynės virš lovos: Ø610 mm

  • Pasukama virš kryžminio slenksčio: Ø360 mm.

  • Atstumas tarp centrų: Atstumas: 682 mm

  • Atstumas tarp verpstės nosių: 1,5 m: 840 mm atstumas tarp suktuvų

  • Maksimalus apdirbimo skersmuo: Ø500 mm

  • Didžiausias apdirbimo ilgis: 520 mm

  • Didžiausia baro talpa: Ø65 mm

• Pagrindinis suklys (su diržine pavara):

  • Sukimo momentas (40 % nuolatinės srovės): 305 Nm

  • Suklio nosis: A2-6

  • Guolių Ø: Sraigtas: 105 mm

  • Suklio skylė: Ø73 mm

  • Didžiausias griebtuvo dydis: Ø250 mm Didžiausias maks.

• Priešpriešinis suklys:

  • Sūkių skaičius: 60-5000 aps./min.

  • Maitinimas (40 % nuolatinės srovės): 11 / 16,5 kW

  • Sukimo momentas (40 % nuolatinės srovės): 80 / 125 Nm

  • Suklio nosis: A2-6

  • Suklio skylė: Ø73 mm

  • Maksimalus griebtuvas: Ø200 mm.

• C ašis:

  • Skiriamoji geba: 0.001°

  • Greitasis greitis: 100 aps./min.

• Bokštelis (VDI30):

  • Įrankių stotys: (VDI (VDI)): 1: 12

  • Varomieji įrankiai: taip

  • Didžiausias greitis: 5000 aps./min.

  • Didžiausia galia: 6,7 kW

  • Didžiausias sukimo momentas: 25 Nm

  • Indeksavimo laikas: 0,2 s

• Sukamieji įrankiai (VDI30):

  • Greitis: 0-5000 aps/min.

  • Sukimo momentas: 25 Nm

  • Galia: 6,7 kW

• Padavimo pavaros:

  • Greita eiga (X/Y/Z): 30 / 15 / 30 m/min.

  • Padavimo trauka X: 5000 N

  • Padavimo trauka Z: 7000 N

  • Pagreitis: 0,4 m/s²

• Galinis staklis:

  • eiga: 500 mm

  • Jėga: 8000 N

  • Kūgis: MT4

• Aušinimo sistema: M:

  • Aušinimo sistema: Aušinimo sistemos talpa: 230 l

  • Siurblio galia: 0,57 / 2,2 kW

  • Slėgis: 3,5 bar (pasirinktinai 14 bar)

  • Srauto greitis: 15 / 65 l/min

• Hidraulinis agregatas:

  • Bakas: 10 l

  • Didžiausias slėgis: 50 bar

• Pneumatika:

  • Slėgis: 6 bar

  • Oro sąnaudos: Oro slėgis: 5 l/min

• Maitinimo šaltinis:

  • Įtampa: 3x400V

  • Dažnis: 50/60 Hz

  • Prijungta apkrova: Įrenginys: 25 / 39 kVA

• Triukšmo lygis:

  • Vidutinis: 75 dB(A)

• Pagrindinės savybės:

  • C ašies pagrindinis suklys

  • Varomieji įrankiai

  • Hidraulinis galinis staklis

  • "ShopTurn" programavimas

  • USB + Ethernet

  • 15 colių jutiklinis ekranas + 3D modeliavimas

  • CE dokumentacija

Papildoma įranga

• Strypų tiektuvas: EMCO SL1200

  • Strypų skersmuo: 8-95 mm

  • Strypų ilgis: 150-1200 mm

  • Padavimo greitis: 60 m/min.

  • Našumas: 10 strypų Ø55 mm / 70 strypų Ø8 mm

  • Svoris: ~500 kg

• Įvorės griebtuvas: HAINBUCH BZI 100 (A2-8)

  • Didž: Ø100 mm maks.

  • Įskaičiuotas dalinis ribotuvas

  • Didžiausias greitis: 5000 aps./min.

• Detalių gaudyklė:

  • Didžiausias ilgis: 175 mm

  • Didžiausias skersmuo: 65 mm (pasirinktinai 95 mm)

  • Didžiausias svoris: 4,5 kg

• Skiedrų transporteris:

  • Ilgis: 1200 mm

  • Tinka: ilgoms drožlėms, susikaupusioms drožlėms, sausam ir drėgnam apdirbimui.

• Aušinimo skysčio pistoletas (Multiflow):

  • Reguliuojama srovė + elektromagnetinis vožtuvas

  • Magnetinis laikiklis + spiralinė žarna
