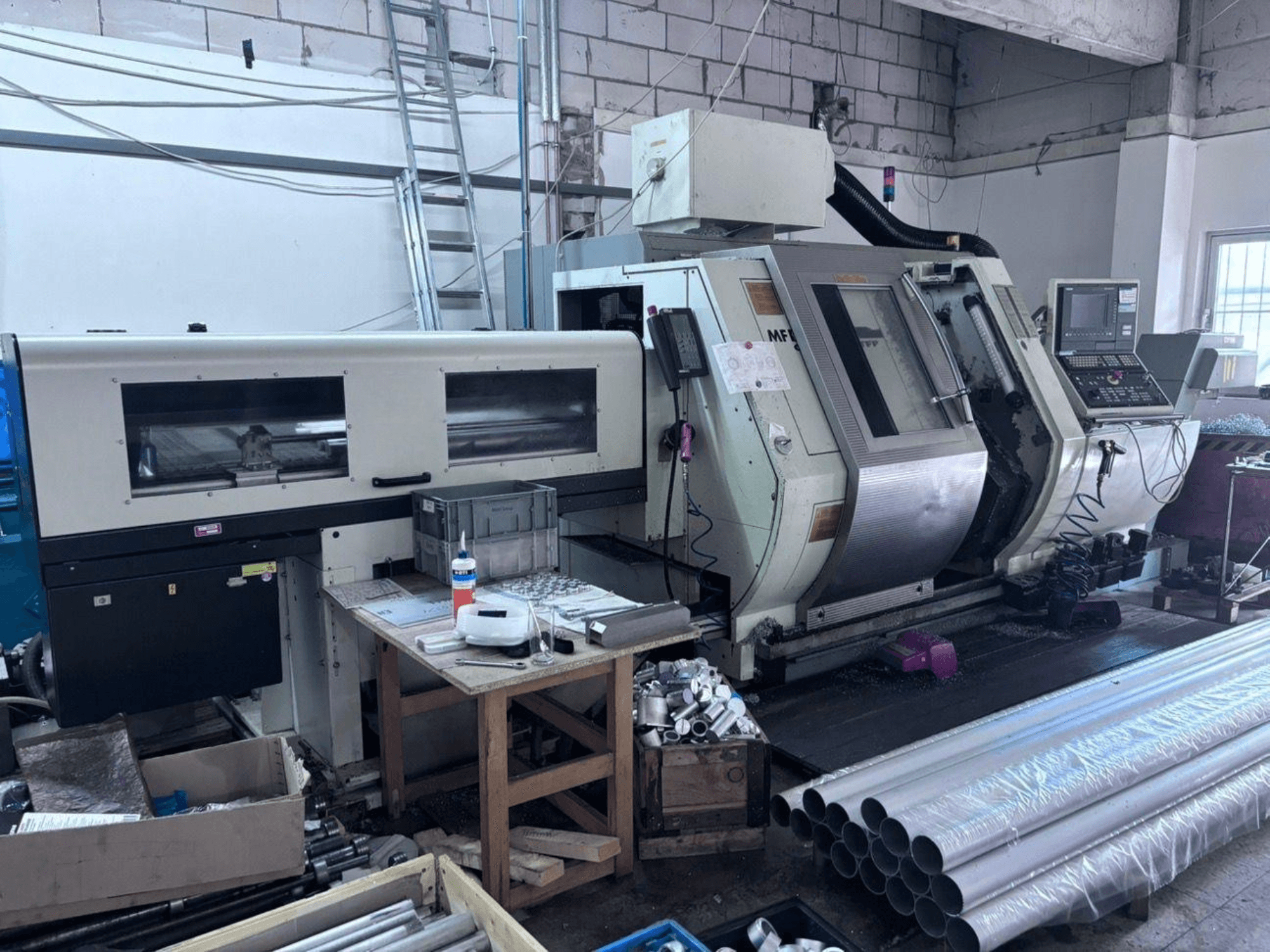

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TECHNINĖS SPECIFIKACIJOS:

- Stalo konstrukcija: 45° kampu pasviręs stalas, ritininiai kreipiamieji bėgiai

- Pasukimo skersmuo: 240 mm

- Įprastas tekinimo skersmuo: 200 mm

- Veleno atstumas: 800 mm

- 1-ojo slydimo bloko X/Z eiga (skersinė/išilginė): 190 / 555 mm

- 2-ojo slydimo bloko X/Z eiga (skersinė/išilginė): 190 / 555 mm

- 1-ojo slydimo bloko Y ašies eiga: 40 mm

- 2-ojo suklio išilginis poslinkis: 600 mm

- Pagrindinis 1-asis suklis (kairėje):

- Griebtuvo skersmuo: 200 mm

- Maksimalus strypo skersmuo: 65 mm

- Veleno galvutės plokščiasis flanšas: 170 h5

- Veleno skylė: 79 mm

- Traukimo vamzdžio vidinis skersmuo: 66 mm

- Priekinio guolio skersmuo: 120 mm

- Variklio galia (40/100 % ED): 28 / 21 kW

- Sūkių diapazonas: 25–5000 aps/min (min⁻¹)

- Alkūnės sukimosi greitis: 850 aps/min (min⁻¹)

- Maksimalus sukimo momentas (40/100 % ED): 320 / 240 Nm

- Pavaros tipas: AC / 1 (ISM)

- C ašies greitasis poslinkis: 250 aps/min (min⁻¹)

- C ašies laikymo sukimo momentas: 200 Nm

- C ašies indeksavimo tikslumas: 0,025°

- Priešinis velenas / Pagrindinis velenas 2 (dešinysis):

- Griebtuvo skersmuo: 200 mm

- Maksimalus strypo skersmuo: 42 mm

- Veleno galvutės plokščiasis flanšas: 140 h5

- Veleno skylė: 56 mm

- Traukimo vamzdžio vidinis skersmuo: 44 mm

- Priekinio guolio skersmuo: 90 mm

- Variklio galia (40/100 % ED): 18 / 14 kW

- Sūkių diapazonas: 31–6300 aps/min (min⁻¹)

- Alkūnės greitis: 1000 aps/min (min⁻¹)

- Maksimalus sukimo momentas (40/100 % ED): 130 / 173 Nm

- Pavaros tipas: AC / 1 (ISM)

- C ašies greitasis poslinkis: 250 aps/min (min⁻¹)

- C ašies laikymo sukimo momentas: 120 Nm

- C ašies indeksavimo tikslumas: 0,025°

- 1-asis slydimo blokas (viršutinis):

- Greitasis poslinkis X/Z: 20 / 30 m/min (be Y ašies) arba 20 / 7,5 / 30 m/min (X/Y/Z su Y ašimi)

- Pajudėjimo jėga X/Z: 4 / 7 kN

- Kelio skiriamoji geba: 0,001 mm

- Rutulinio sraigto žingsnis x skersmuo: 12x28 / 15x32 mm (be Y) arba 12x28 / 5x32 / 15x32 mm (su Y)

- 2-asis slydimo blokas (apatinis):

- Greitasis poslinkis X/Z: 20 / 30 m/min

- Padavimo jėga X/Z: 4 / 7 daN (kN)

- Kelio skiriamoji geba: 0,001 mm

- Rutulinio sraigto žingsnis x skersmuo: 12x28 / 15x32 mm

- 3-iasis slydimo blokas (2-ojo suklio Z krypties judėjimas):

- Greitasis poslinkis A: 30 m/min

- Poslinkio jėga A: 7 kN

- Kelio skiriamoji geba A: 0,001 mm

- Rutulinio sraigto žingsnis x skersmuo: 15x32 mm

- Įrankių revoliucijos (viršutinė ir apatinė):

- Įrankių pozicijų skaičius: 2 x 12

- Įrankio kotelio skersmuo (DIN 69880 / VDI): 30 mm

- Varomos įrankių stotys: 2 x 12

- Varomųjų įrankių galia (40/100 % ED): 5 kW

- Varomųjų įrankių didžiausias sukimo momentas (40/100 % ED): 16 Nm

- Varomųjų įrankių sūkių diapazonas: 40–4000 aps/min (min⁻¹)

- Elektriniai duomenys:

- Įtampa: 400 V (3 fazės, 50 Hz)

- Prijungtoji apkrova: 65 kVA

- Vardinė srovė: 95 A

- Atsarginė saugiklio vertė: 100 A

- Pagalbinės įtampos: 230 V / 24 V=

- Hidraulikos sistema:

- Bakelio talpa: apie 25 L

- Siurblio galia: 2,2 kW

- Maksimalus sistemos slėgis: 80 bar

- Fiksavimo įtaiso slėgis: 80 bar

- Aušinimo sistema ir filtravimas:

- Bakelio talpa: 200 l

- Siurblio galia: 1,65 kW

- Tiekimo tūris esant 6 bar: 50 L/min

- Įrengtas juostinis/popierinis filtravimo įrenginys

- Mašinos matmenys ir svoris:

- Bendras ilgis (su drožlių konvejeriu): 4770 mm

- Bendras gylis (su elektros spintele): 2220 mm

- Bendras aukštis (su elektros spintele): 1950 mm
