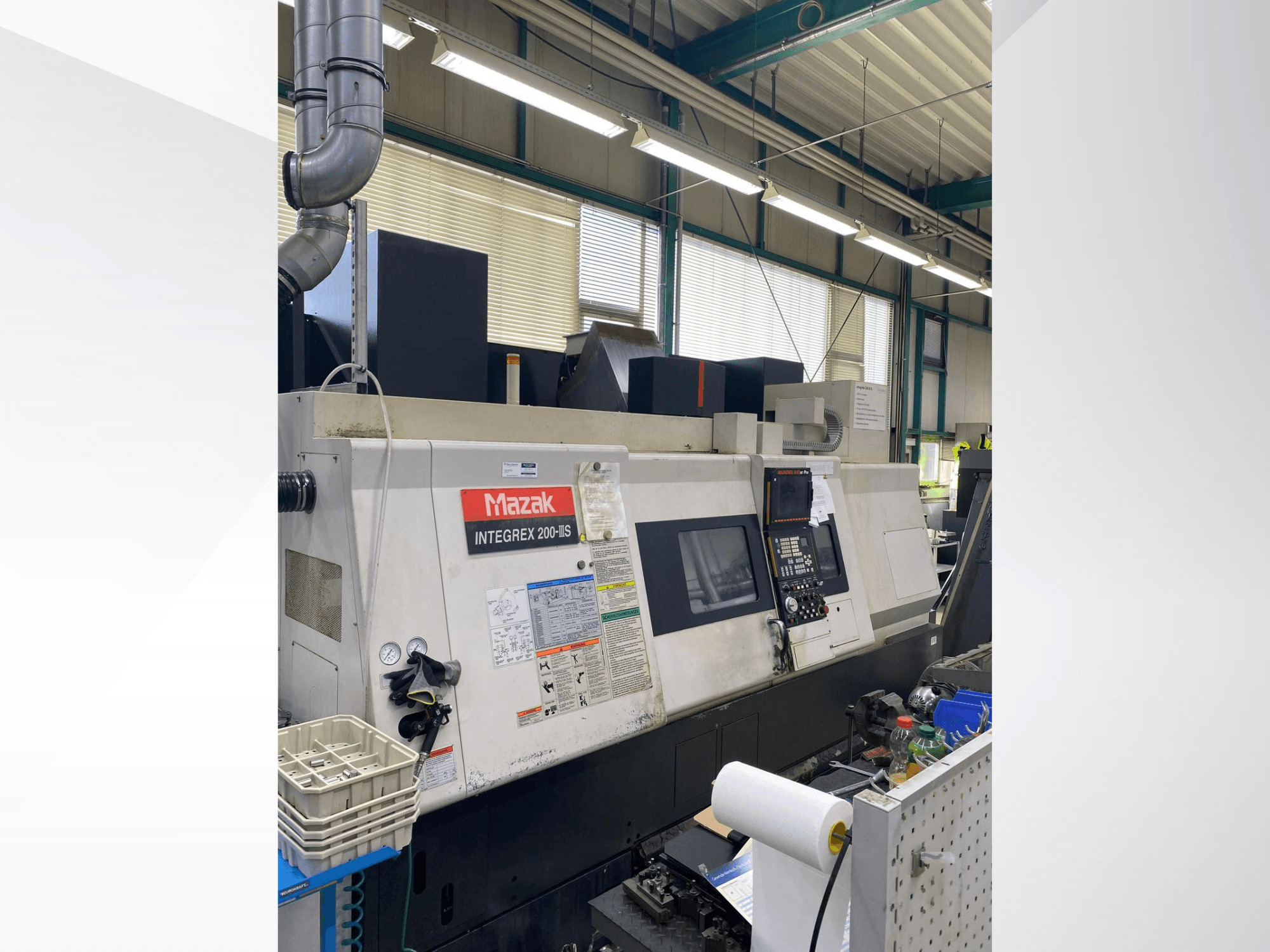

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maks. tekinimo skersmuo: 660 mm

- Maks. tekinimo skersmuo: 660 mm

- Maks. tekinimo skersmuo ant slydimo: 500–660 mm

- Maks. strypo apdirbimo skersmuo: 51 mm

- Maks. ruošinio svoris (įskaitant griebtuvą) – ruošinys griebtuve: 100 kg

- Maks. ruošinio svoris (su griebtuvu) – ruošinys ant veleno: 150 kg

- Pagrindinio veleno sūkių diapazonas (be pakopų): 35–5 000 aps/min

- Pagrindinio veleno pavaros galia (30 min. nominali / 100 % nepertraukiamas darbas): 22 kW / 15 kW

- Pagrindinio veleno maks. sukimo momentas: 349 Nm

- Pagrindinio veleno galas: A2-6"

- Pagrindinio veleno skylės skersmuo: 76 mm

- Pagrindinio suklio griebtuvo skersmuo: 210 mm

- Pagrindinio veleno indeksavimas (C ašis): 0,0001°

- Antrojo veleno pavaros galia (30 min. nominali galia / 100 % nepertraukiamas darbas): 18,5 kW / 15 kW

- Antrojo veleno sūkių diapazonas: 35–5 000 aps/min

- Antrojo veleno maks. sukimo momentas: 326 Nm

- Antrojo veleno indeksavimas (C ašis): 0,0001°

- Antrojo veleno griebtuvo skersmuo: 210 mm

- Įrankių revolverio konstrukcija: vieno veleno revolveris, skirtas stacionariems arba varomiems įrankiams

- Varomųjų įrankių (IPM variklis) pavaros galia (20 % ED): 15 kW

- Varomųjų įrankių maks. sukimo momentas: 120 Nm

- Varomųjų įrankių sūkių diapazonas: 15–12 000 aps/min

- Įrankio kūgis: MAZAK KM 63 greito keitimo sistema (stacionariems įrankiams)

- Įrankių magazino tipas: būgninis

- Įrankių magazino talpa: 80 lizdų (pritaikytas stacionariems ir varomiesiems įrankiams)

- Įrankio svoris: maks. 10 kg

- Įrankio skersmuo: maks. 90 mm

- Įrankio skersmuo (su laisvomis gretimomis lizdų vietomis): maks. 125 mm

- Įrankio ilgis: maks. 300 mm

- Įrankio keitimo trukmė (perėjimas nuo vieno įrankio prie kito, 1 etapas): apytikriai 1,3 s

- Y ašies eiga: +/- 80 mm

- W ašies eiga: 1050 mm

- B ašies pasukimo kampas: nuo -30° iki +195°

- Greitasis X ašies judėjimas: 38 m/min

- Greitojo judėjimo greitis Y ašyje: 26 m/min

- Greitojo judėjimo greitis Z ašyje: 38 m/min

- Greitojo judėjimo greitis W ašyje: 30 m/min

- C ašies greitasis judėjimo greitis: 400 aps/min

- X ašies padavimo diapazonas: 0–8 000 mm/min

- Z ašies padavimo diapazonas: 0–8 000 mm/min

- Y ašies padavimo diapazonas: 0–8 000 mm/min

- Aušinimo skysčio bako talpa: 220 l

- Siurblio našumas: apie 20 l/min

- Siurblio slėgis: apie 5 bar

- Siurblio galia: 635 W

- Prijungtoji galia: 61,4 kVA

- Darbinė įtampa: 400 V / 50 Hz

- Pneumatinis slėgis: 5 bar, 500 l/min

- Bendras darbo valandų skaičius: 3 520 val. (užregistruota 2026 m. gegužės 4 d.)

- Automatinio proceso trukmė: 1 581 val.

- Automatinio pjovimo trukmė: 1 267 valandos

- Grynasis pjovimo laikas: 905 valandos

- Eksploatacijos laikas: 615 valandų

- Standartiniai priedai / papildoma įranga:

- B ašis (0,0001° pozicionavimo ašis)

- C ašis (0,0001°)

- Y ašis

- Antrojo suklio orientacija

- Pagrindinio ir antrojo suktuvo sinchronizavimas

- Hidraulinis 3-gnybtų griebtuvas, skersmuo 210 mm, tipo KITAGAWA B-208, su 1 komplektu minkštų gnybtų (pagrindinis suklis)

- Hidraulinis 3-gnybtų griebtuvas, skersmuo 210 mm, tipo KITAGAWA B-208, su 1 komplektu minkštųjų gnybtų (antrasis suklis)

- Dvigubas pėdinis jungiklis, skirtas pagrindinio ir antrojo veleno griebtuvų atidarymui ir uždarymui

- Pagrindinio ir antrojo velenų griebtuvų būsenos (atidarytas/uždarytas) grįžtamoji informacija

- Oro išpūtimo įtaisas ant griebtuvo (antrasis suklis)

- Įrankių nustatymo įtaisas („Tool Eye“)

- Priekinės durelių blokavimo sistema

- Pilna aušinimo skysčio sistema

- Aušinimo skysčio ir drožlių apsauga visiškai uždaroje darbo zonoje

- Darbo zonos apšvietimas

- Šlako konvejerio sistema (matomas „Mayfran ConSep“ įrenginys)
