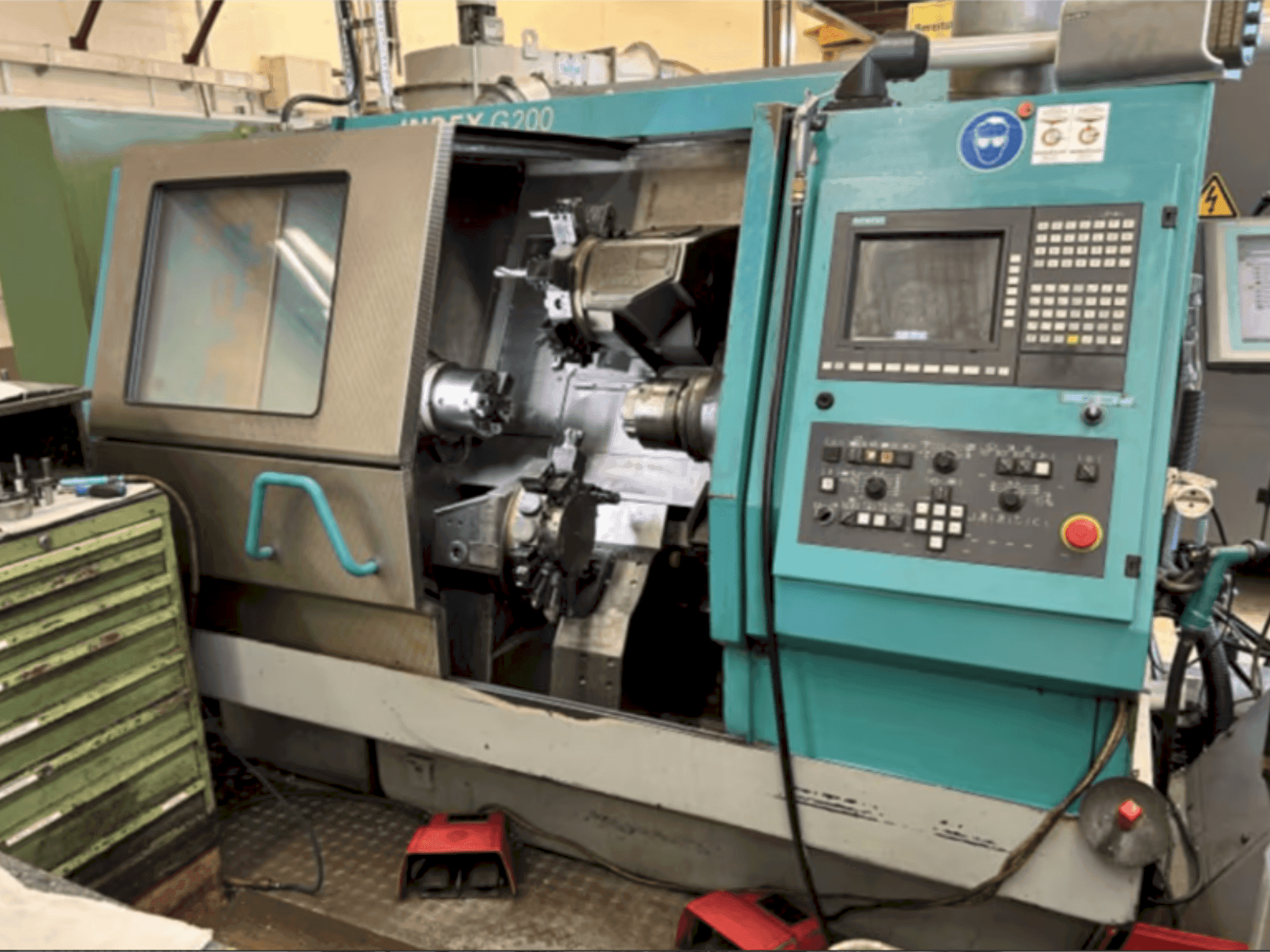

Index - G200 CDE-TUR-IND-2000-00003

Papildoma įranga

• Sinchroninis priešpriešinio suklio apdirbimo įtaisas

• Sinchroninio suklio įrankių laikiklis 3 (galinis apdirbimas)

• Papildomas frezavimo suklys

• Sriegio frezavimo ir daugiakampio tekinimo įrenginys

• Įrankių keitimo įrenginys be griebtuvų (6 įrankiai, HKS-50 B, KM40)

• Ruošinių tvarkymas WHU100

• su c ašimi

• be varančiųjų įrankių

Mašinos privalumai

Techniniai mašinos privalumai

• Erdvės poreikis (be medžiagos kreipiančiosios): 3580 x 3108 mm.

• Valdymo blokas: skiriamoji geba: 001 mm (įvestis / išvestis / korekcija)

• Platus judesių diapazonas su kelių ašių konfigūracija

• Didelis tikslumas, 0. 001 mm skiriamoji geba skaitmeniniame valdyme

• Universalios išplėtimo pakopos ir papildoma įranga funkcionalumui išplėsti

Papildoma informacija

Judėjimas Kryžminis slankiklis 1 (viršuje) - XYZB ašys: X ašis: XXB ašis: slankiklio kelias 155 mm, pastūmos jėga 5000 N, greita eiga 20 m/min, skiriamoji geba 0,0005 mm Y ašis: YX ašis: 120 mm slankiklio eiga, pastūmos jėga 10000 N, greita eiga 7,5 m/min, skiriamoji geba 0,0005 mm Z ašis: B ašis (besisukanti): 590 mm, pastūmos jėga 5000 N, greita eiga 30 m/min, skiriamoji geba 0,001 mm: (su fiksavimu), skiriamoji geba 0,001° (su fiksavimu), 180° perjungimo laikas: 1 s Kryžminis šliaužiklis 2 (apačioje) - XZ ašys: 360° pasukimo diapazonas, kampiniai žingsniai 5° (su fiksavimu), skiriamoji geba 0,001° (su fiksavimu), perjungimo laikas 180°: 1 s: X ašis: X ašis: 105 mm slankioji eiga, pastūmos jėga 5000 N, greita eiga 20 m/min, skiriamoji geba 0,0005 mm Z ašis: Slinkties eiga 307 mm, pastūmos jėga 5000 N, greita eiga 30 m/min, skiriamoji geba 0,001 mm: X ašis: Z ašis: X: slankiojo judėjimo kelias 120 mm Z ašis: Atstumas tarp atsargų centro ir uodegos: 400 mm: 400 mm Slėgio jėga (maks:) 5500 N Pavaros: (maks.) Hidraulinė arba elektrinė medija Maitinimo šaltinis: 400 V, 50/60 Hz Prijungta apkrova: 400 V, 50/60 Hz Prijungta apkrova: 20-45 kVA Srovės suvartojimas: Hidraulinė sistema: 35-80 A: Hidraulinė sistema: Hidraulinė galia: 1,5 l: Hidraulinė sistema: 18 l/min Sistemos slėgis: 90 bar Užpildymo talpa: 70 litrų Aušinimo tepalo sistema: Siurblio našumas (perjungiamas): 1: 20 l/min, esant 18 barų slėgiui / 50 l/min, esant 3 barų slėgiui / 60 l/min, esant 5-7 barų slėgiui Užpildymo kiekis: 20 l/min, esant 18 barų slėgiui / 50 l/min, esant 3 barų slėgiui / 60 l/min, esant 5-7 barams Apie 230 litrų drožlių transporteris: Dirbinių laikiklis: atlenkiama juosta arba grandiklis: Pagrindinis velenas: DB5 vidinis tvirtinimas / D140 išorinis tvirtinimas, pasirinktinai trumpas kūgis Priešpeilis: DB5 vidinis tvirtinimas / D140 išorinis tvirtinimas, pasirinktinai trumpas kūgis: D140 išorinis tvirtinimas (leidžiamas tik tempiamasis įvorės ir griebtuvo užspaudimas) 1-ojo suklio duomenys (pagrindinis / priešpriešinis suklys): Suklio laisvasis tarpas (įvorės užspaudimas): Variantai: 30 mm / 42 mm / 60 mm / 65 mm Suklio Ø priekiniame guolyje: 30 mm / 42 mm / 60 mm / 65 mm: (su 30 mm tarpu) / 85 mm (42 mm) / 100 mm (60+65 mm) Greitis (maks.): 75 mm (su 30 mm tarpu) / 85 mm (42 mm) / 100 mm (60+65 mm) 7500 aps/min (30 mm) / 6300 aps/min (42 mm) / 5000 aps/min (60 mm) Suklio nosis: ISO 702/1 (4 arba 5 dydis) Skiedros skersmuo (apdirbamos detalės Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Sukimo momentas (Md max 100 %): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Galia (P max 100 %): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
