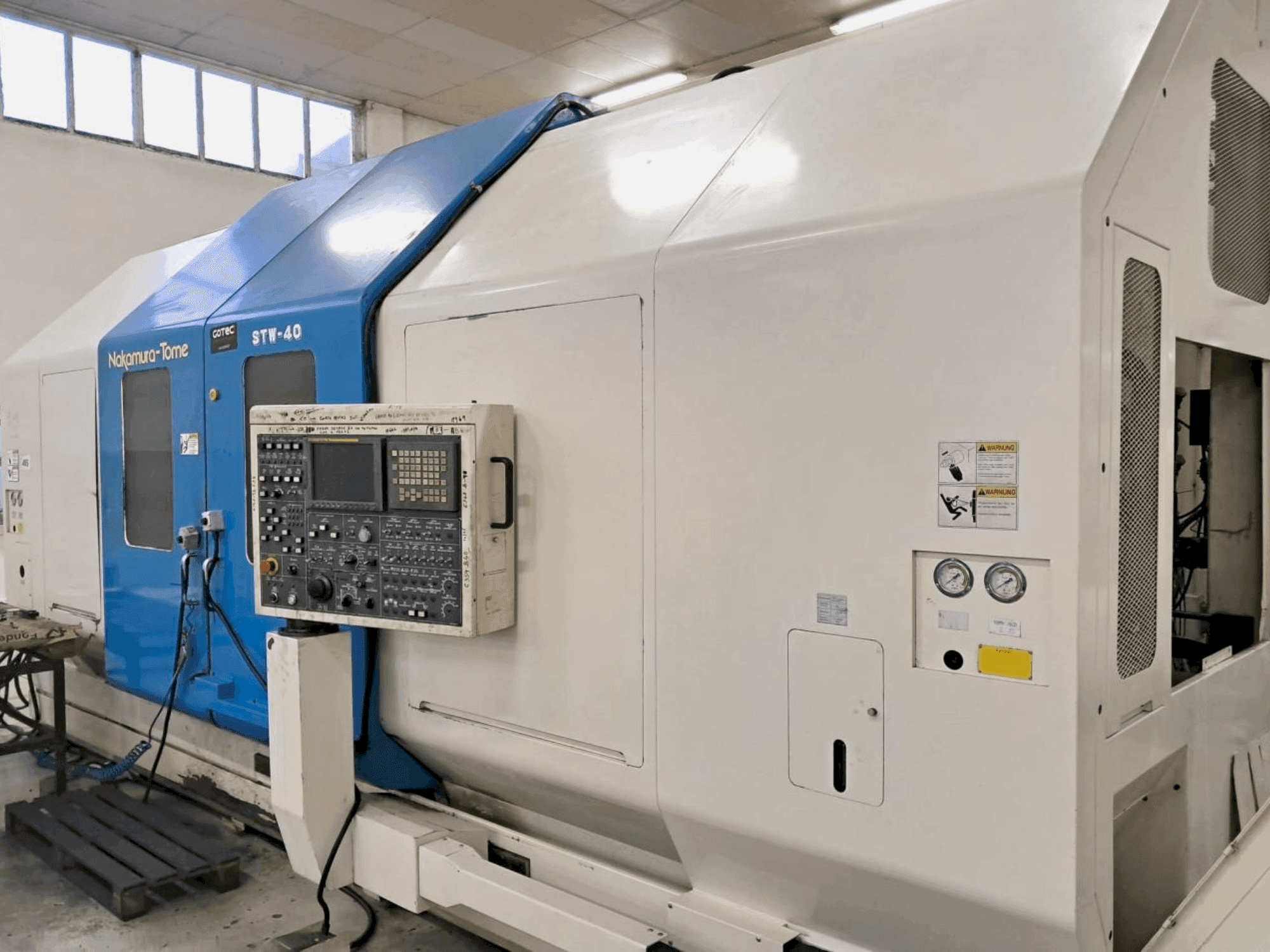

NAKAMURA-TOME - STW-40PT-TUR-NAK-2000-00001

Papildoma įranga

• 12000 aps./min. viršutiniam WZG velenui, kurio pavaros galia 11/7,5 kW, o sukimo momentas 79/47 Nm
• 80 kartų sulankstoma WZG dėtuvė
• Automatinis mašinos paleidimas ir išjungimas su pašildymo programos funkcija
• WZG lūžio kontrolė su skenavimo žymekliu viršutiniam WZG velenui
• 2 HD - Brinkmann siurbliai viršutiniam WZG velenui ir apatiniam bokšteliui (siurblio našumas = 45 litrai per minutę)
• Šarnyrinis juostinis drožlių konvejeris su išmetimu į dešinę pusę

Mašinos privalumai

Techninės mašinos privalumai

• Maksimalus tekinimo skersmuo viršutiniame velene (platformoje): 570 mm // maksimalus tekinimo skersmuo revolveryje apačioje kairėje ir dešinėje: 400 mm
• Standartinis tekinimo skersmuo: 300 mm
• Maksimalus posūkio ilgis bokštelyje apačioje kairėje ir dešinėje: 500 mm
• Maksimalus viršutinio veleno tekinimo ilgis: 1550 mm
• Atstumas tarp veleno antgalių: 1900 mm
• Atstumas tarp 2 trijų žandikaulių griebtuvų: 1500 mm
• Energijos poreikis: bendra prijungta apkrova 160 kva
• Oro sunaudojimas: maždaug 500 litrų per minutę
• C1 + c2: 400 aps. /min.
• B ašis: 12,5 aps. /min.

Papildoma informacija

Kairysis / Dešinysis velenas: Varomoji galia ir sukimo momentas: 22/15 kW Sukimo momentas: 500/794 Nm Veleno greitis: 30–3500 aps./min. Veleno antgalis: A1-8 Vidinis skersmuo priekiniame guolyje: 130 mm Veleno kiaurymė: 85 mm Maksimali strypo talpa: 71 mm Maksimalus griebtuvo dydis: 315 mm C – ašis 3 ašys vienu metu: X, Z, C Įjungimo laikas: 0,5 sek. Greitasis eigos greitis: 400 aps./min. (144000 °/min.) Pastūmos greitis: 1–4800 °/min. Gradavimo tikslumas: 0,011° (30 kampinių sekundžių) Pakartojamumas: ± 0,006° (± 20 kampinių sekundžių) Veleno disko stabdžio sukimo momentas: 25 kgfm Frezavimo ir Bfr pavara viršutiniam WZG velenui: CAPTO-C6 Pavaros galia: 15/11 kW nuo 800 aps./min. Variklio greitis: 60–6000 aps./min. Sukimo momentas: WeldonS, 10, 12, 14, 16, 20, 25 Tvirtinimo įtaisai, pridedami įrankiai: ER-25/ER-32 griebtuvas
