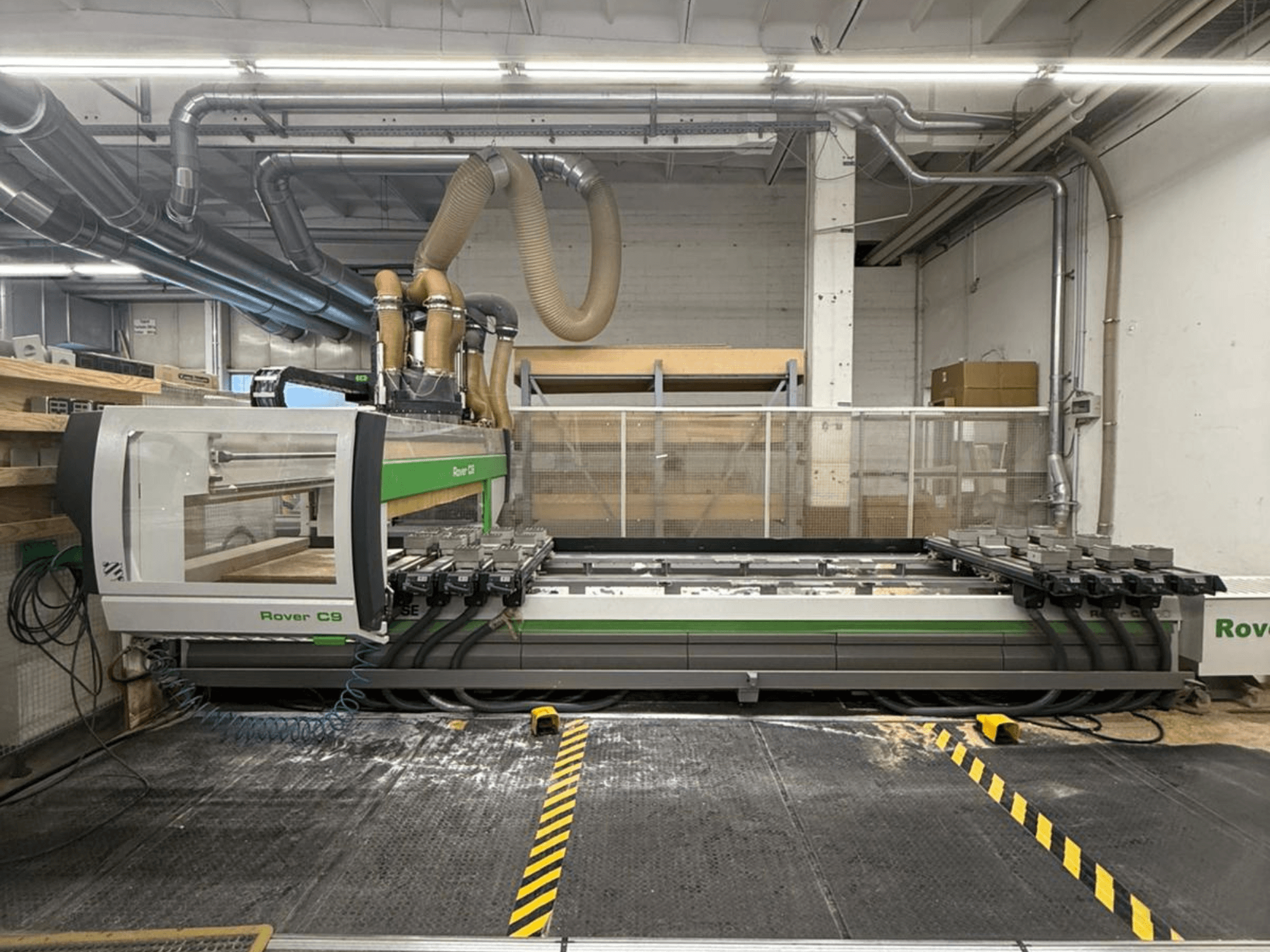

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Darbo stalas ir tvirtinimo įranga

• 8 ATS plokščių laikikliai (L = 1525 mm) ir 24 slydimo bėgiai

• Automatinis plokščių laikiklių ir slydimo bėgių padėties nustatymas (EPS X-Y)

• Pneumatinė fiksavimo sistema, padalinta į 2 darbo zonas X kryptimi

• 8 galiniai atskaitos stabdžiai, eiga 115 mm

• 8 atramos, eiga 140 mm, išdėstytos 1175 mm aukštyje (L = 1280 / 1525 / 1800 mm)

• 8 atramos, eiga 140 mm, išdėstytos 770 mm aukštyje (L = 1280 / 1525 / 1800 mm)

• 4 šoniniai stabdžiai, eiga 140 mm (2 kairėje + 2 dešinėje), su pneumatinė sistema

• 4 nuimami centriniai stabdžiai, eiga 140 mm (2 kairėje + 2 dešinėje), su pneumatinė sistema

• Jutiklis, nustatantis nuleistus stabdžius

• Pneumatinė strypų laikiklių kėlimo sistema

• 6 kėlimo strypų laikikliai, palengvinantys pakrovimą (H = 74 mm moduliai)

Vakuumas

• Vakuuminė sistema su 250 m³/h siurbliu

• 250 m³/h rotacinis plokštelinis vakuuminis siurblys standartinei vakuuminei sistemai

Apdirbimo agregatai ir konfigūracija

• Kompozicija C3-A1:

  • Įrenginys, skirtas drožlių nukreipikliams su pneumatiniais arba indukciniais jutikliais montuoti ant 5 ašių apdirbimo agregato

  • Flanšas, skirtas įrenginiams montuoti ant 5 interpoliacijos ašių turinčio apdirbimo įrenginio (įrenginiai naudojami tik tada, kai elektrinis suklis yra vertikalioje padėtyje)

• Komplektacija C3-P2:

  • Papildomas Z slankiklis galiniams apdirbimo įrenginiams, valdomas nepriklausoma Z ašimi

  • 16 vertikalių ir 4 horizontalūs gręžimo velenai Y kryptimi

  • Grandininis įrankių keitiklis su 22 pozicijomis (180 mm tarpai tarp centrų)

  • Metalinis griebtuvas, skirtas drožlių nukreipėjui su pneumatiniais arba indukciniais jutikliais, sumontuotas grandininėje įrankių keitimo sistemoje

  • RH drožlių nukreipiklis su indukciniu jutikliu, skirtas standartiniam elektriniam velenui arba 15 kW 5 ašių elektriniam velenui (reikalingas įrenginys drožlių nukreipikliui; naudojant 5 ašių elektrinį veleną, reikalingas flanšas įrenginiams montuoti; naudojant standartinį elektrinį veleną, reikalinga C ašis)

Sistemos

• Automatinė tepimo sistema

• Valdymo blokas su 5 interpoliacinėmis ašimis

Papildoma informacija

• galima įsigyti papildomą atnaujintą 5 ašių pagrindinį suklį

• 8 horizontalūs gręžimo velenai, 12 vertikalūs gręžimo velenai ir griovelių pjovimo pjūklas neveikia

• Konvejerio juosta, skirta drožlių ir atliekų pašalinimui (drožlių konvejeris)

• Skysčio aušinimo įrenginys, skirtas skysčiu aušinamoms sistemoms (gali aušinti du elektrinius velenus arba vieną elektrinį veleną ir vieną skysčiu aušinamą gręžimo galvutę)

Pastaba: Techniniai duomenys ir aprašymai paimti iš originalaus užsakymo patvirtinimo ir pateikiami tik informaciniais tikslais; jie nėra privalomi.
