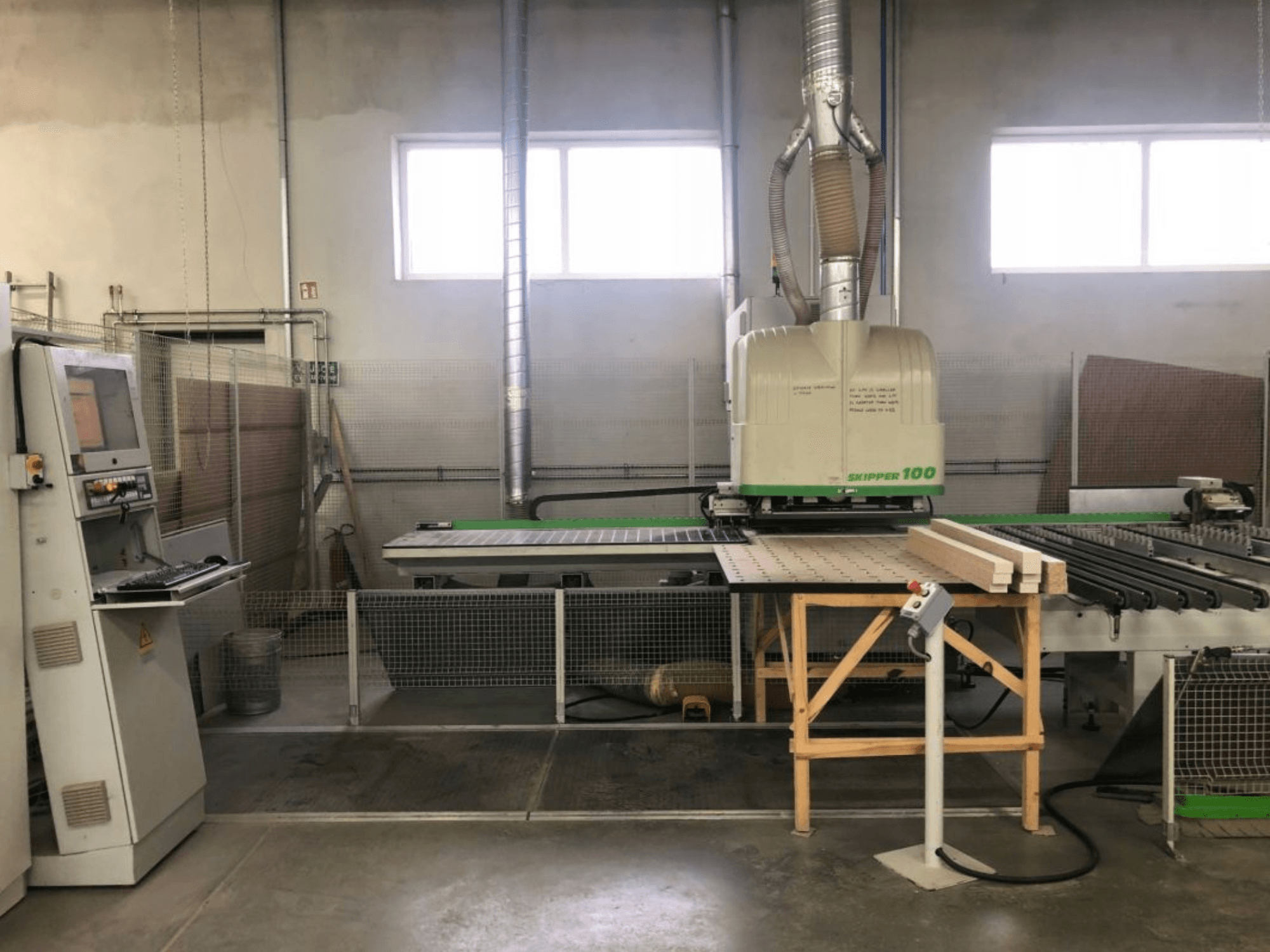

BIESSE - SKIPPER 100PL-CNC-BIE-2009-00002

• Apdorojamo ruošinio matmenys

  • Ilgis: 90 – 3 000 mm

  • Plotis: 70 – 1 000 mm

  • Storis: 8 – 60 mm

• Darbiniai diapazonai

  • X ašis

    • Vertikalus gręžimas: 0–3 000 mm

    • Horizontalus gręžimas (X ir Y): 0–3 000 mm

    • Ištisinis frezavimas: 0 – 2 500 mm

    • Dalinis frezavimas: 0 – 3 000 mm

    • Ištisinis griovelių pjovimas pjūklu (X kryptimi): 0 – 2 500 mm

    • Dalinis griovelių pjovimas pjūklu (X kryptimi): 0 – 3 000 mm

  • Y ašis

    • Vertikalus gręžimas: 0 – 1 000 mm

    • Vertikalus gręžimas naudojant 32 mm sistemą: 32 – 1 000 mm

    • Horizontalus gręžimas X kryptimi: 0 – 1 000 mm

    • Horizontalus gręžimas Y kryptimi: 90 – 1 000 mm

    • Frezavimas: 0 – 950 mm

    • Gręžimas pjūklu (X kryptimi): 112 – 1 000 mm

  • Z ašis

    • Medžiagos storis: 0 – 60 mm

• Staklių konfigūracija ir savybės

  • 78 nepriklausomi gręžimo velenai dviejuose veidrodiniuose apdirbimo blokuose:

    • 39 velenai viršutiniame bloke

    • 39 velenai apatiniame bloke

  • Kiekviename apdirbimo bloke:

    • 29 vertikalūs gręžimo velenai (19 išilgai X ašies, 10 išilgai Y ašies, 32 mm tarpas)

    • 8 horizontalūs gręžimo velenai išilgai X ašies (4 su dviguba išėjimo galia)

    • 2 nepriklausomi horizontalūs gręžimo velenai X kryptimi

    • 2 nepriklausomi horizontalūs gręžimo velenai Y ašyje

    • 3,5 kW HSK elektros velenas, 6 000 – 18 000 aps/min

  • Viršutinis ir apatinis darbo (spaudimo) stalai

  • Viršutinis ir apatinis apdirbimo agregatas

  • Elektroninė storio kontrolė

  • Centrinė automatinė tepimo sistema

  • Kompiuterinis CNC valdymas (Windows XP 600 su „Soft CN“)

  • Saugos sistema

Papildoma įranga

• Ritininis pakrovimo stalas

• Dešinėje pusėje esantis juostinis iškrovimo konvejeris
