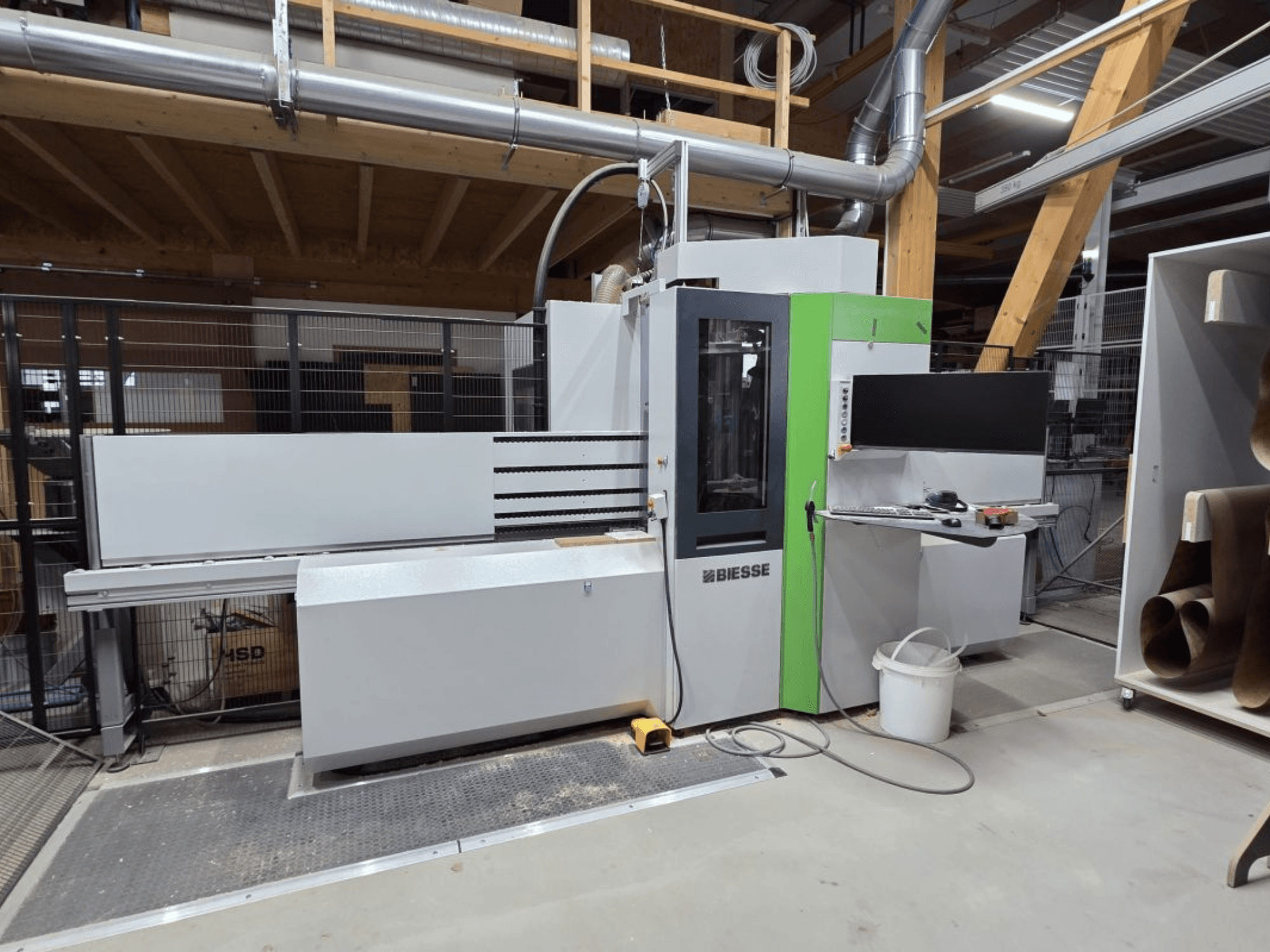

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Naudotas vertikalusis CNC apdirbimo centras

Gamintojas: Biesse

Modelis: Brema EKO 2.2

Gamybos metai: 2022

Techniniai duomenys

Darbinis plotas

X = 3 200 mm

Y = 1 250 mm

Apdorojamo ruošinio matmenys

Ilgis (X): 200–3 200 mm

Plotis (Y): 35–1 250 mm

Storis (Z): 8–60 mm

Maksimalus ruošinio svoris: 50 kg

Detalės atskaitos sistema

Apdirbamasis ruošinys iš anksto nustatomas išilgine kryptimi (X ašis) pakrovimo zonoje, esančioje kairėje staklių pusėje, naudojant fiksuotą atskaitos atramą, sumontuotą ant staklių stalo.

Detalės padėties nustatymo įrenginys

Detalės padėtis X ašyje nustatoma naudojant du fiksavimo griebtuvus, kurie apdirbimo proceso metu patikimai laiko detalę. Judėjimą užtikrina du nepriklausomai valdomi servovarikliai.

Detalės atraminis paviršius

Detalės atraminis paviršius, ant kurio yra sumontuoti apdirbimo agregatai, susideda iš gumos danga padengtų ritinėlių, kurie nustato detalės atskaitos tašką Z ašyje.

Priešingoje pusėje nuo apdirbimo agregatų slėgio sistema užtikrina optimalų ruošinio laikymą per visą apdirbimo procesą.

Transformatorius ir elektrinis jungimas, skirtas 380–415 V (±10 %), 50/60 Hz maitinimo įtampai

Oro kondicionavimo įrenginys elektros valdymo spintelei

„bSolid“ valdymo sistema

„HP“ rinkinys, skirtas greitam ruošinio fiksavimo griebtuvų judėjimui

Ši kombinuota sistema, sudaryta iš servovariklių ir tiksliųjų planetinių reduktorių, užtikrina pozicionavimo greitį iki 110 m/min su greitomis pagreičio charakteristikomis.

Pėdų pedalas, skirtas fiksavimo griebtuvų atidarymui / uždarymui

BH28 gręžimo galvutė su atskirai pasirenkamais sukliais

- 17 vertikalių velenų (7 X ašyje, 10 Y ašyje)

- 5 horizontalūs sukliai (3 X ašyje, 2 Y ašyje)

- 1 griovelių pjovimo agregatas su fiksuota pjovimo kryptimi X ašyje

11 kW elektros velenas su HSK-F įrankio sąsaja ir C ašies sukimo momentu

- 11 kW, 24 000 aps/min (S1 nepertraukiamas darbas)

- 6 000–24 000 aps/min, programuojamas per NC

HSK-F63 kampinis pjovimo agregatas

- Maksimalus greitis: 8 400 aps/min

Gręžimo ir frezavimo agregatas viršutiniams ir apatiniams kraštams / Galinių pjūvių gręžimo ir frezavimo agregatas

- Maksimalus greitis: 9 000 aps/min

- ER20 spaustuvinis įrankių laikiklis

8 pozicijų įrankių keitiklis - diskinis įrankių magazinas

„Jautrių paviršių“ rinkinys ruošinių transportavimui

Lazerinis įrenginys, skirtas rankiniam QR kodų nuskaitymui

SOPHIA – IoT ryšys

Kaiščių įdėjimo įrenginys, skirtas Ø8 × 40 mm kaiščiams su klijų įpurškimu

„Barcode2HOPS“ su kintamaisiais

„MultiPost“ atnaujinimas

„POST“ elementų skirstytuvas

NC-HOPS 7.0

Pastaba:

Techniniai duomenys ir aprašymai yra tuo metu galiojusio užsakymo patvirtinimo kopijos. Informacija pateikiama tik informaciniais tikslais ir nėra privaloma.
