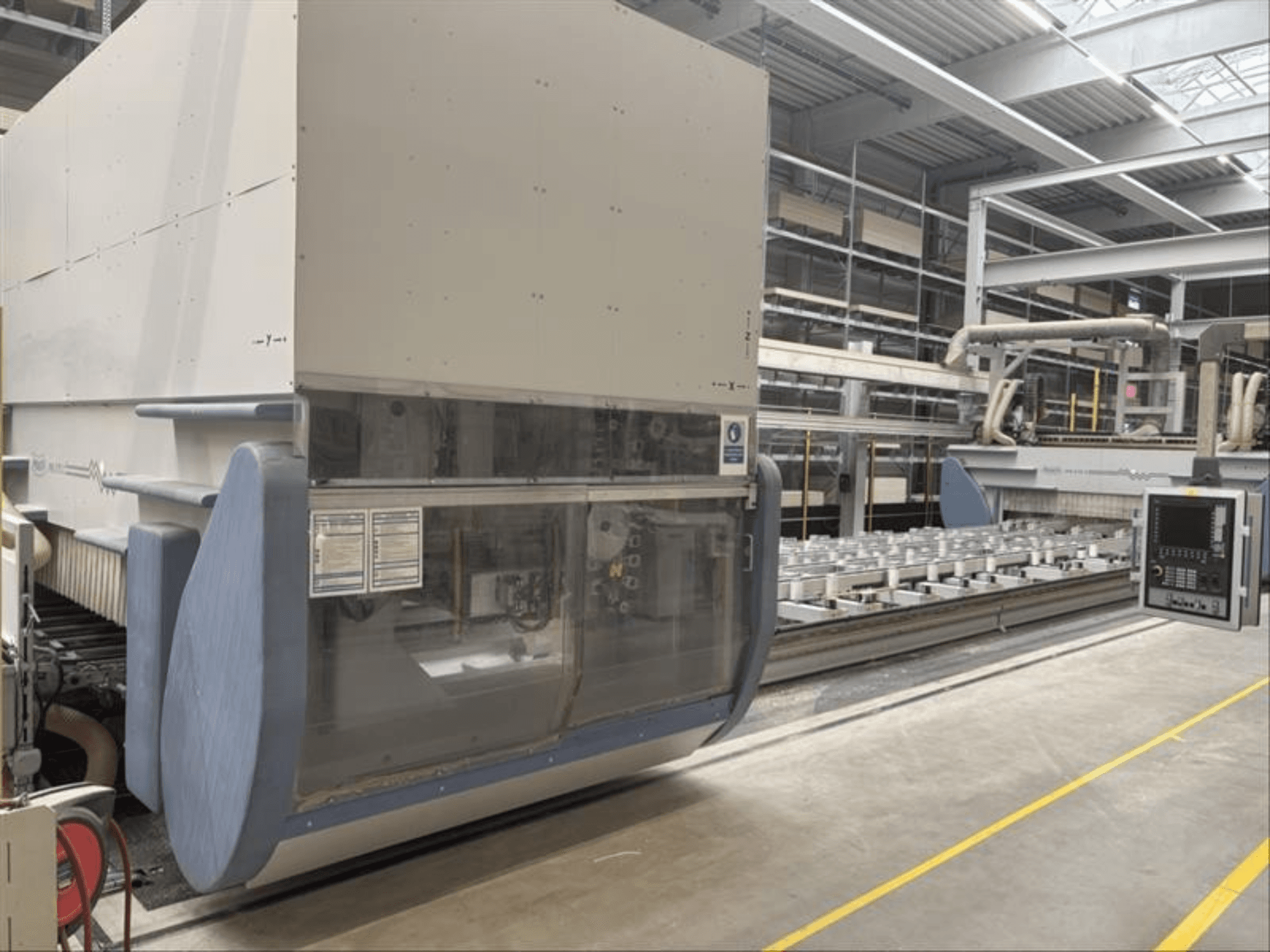

MAKA - PM 270 XDE-CNC-MAK-2012-00001

• CNC valdymas: OP 15 valdymo pultas su 15 colių ekranu ant išilginės ašies išilgai kreipiančiojo bėgio.

• Darbinis plotas / apdirbamas kubas (su įrankiu L/D 160 mm):

  • X: 9000 (su abiem portalais)

  • Y: 2700 mm

  • Z: standartinis kubo dydis 420 mm

  • Pagal užsakymą suprojektuotas iki 60 mm storio ruošiniams

  • 5 ašių įrenginys

• 1 portalas:

  • Universalus 5 ašių frezavimo įrenginys

  • Suklio galia: 20/26 kW (S1/S6)

  • Greitis: iki 24 000 aps/min, aušinamas vandeniu

  • Įrankių sąsaja: HSK F63, automatinis įrankių keitimas

  • Galimas sriegių pjovimas

  • Grandininių įrankių talpykla: 32 padėtys su rotaciniu griebtuvu; fiksuotas operatoriaus pusėje

• 2 portalas:

  • 2 įrenginio montavimo konsolės, kiekviena su 2 didelio atsparumo daugiasvirteliniais gręžimo įrenginiais

  • Bendras išmetimo gaubtas

  • 13 gręžimo velenų viename įrenginyje (iš viso 26), individualiai pasirenkami vertikaliai, L formos išdėstymas

  • 2 pasvirę gręžimo velenai, reguliuojami 0-25° į priekį (1 dešinysis, 1 kairysis), maždaug po 2,2 kW, 2800 aps./min.

  • Gręžimo griebtuvas: Rego Fix ER 25 M

• Staklių stalas:

  • Pagrindo rėmas su linijine kreipiančiąja

  • 12 stalo skersinių sijų ant linijinių kreipiančiųjų X padėčiai nustatyti, kiekviena iš jų valdoma NC ir pozicionuojama

  • Vakuuminis tiekimas integruotas į skersines sijas

  • Kiekviena skersinė sija atskirai stebima vakuumu ir sujungta su mašinos valdymu

• Įrengimo reikalavimai: Pagrindo įduba apie 300 mm

• Darbo vietos sauga:

  • Abiejose portalinėse konstrukcijose įrengta važiuojanti saugos kabina.

  • Saugos buferiai ir saugos šviesos užuolaidų sistema operatoriaus pusėje ir gale

Papildoma įranga

• Ruošinių tiekimo sistema: 1 juostinis transporteris su 4 juostų gijomis (kiekvienos jų plotis 40 mm); kiekviena skersinė sija su NC valdomu kėlimo įtaisu; eiga 110 mm (+10 / -100 mm)

• Vakuuminė sistema: Mink MM 1322 tipo vakuuminis siurblys, siurbimo našumas 250 m³/h, su 500 litrų tarpine talpykla, skirta greitam vakuumo susidarymui

• Skiedrų tvarkymas: 2 drožlių transporterio juostos po apdirbimo zona (drožlėms / smulkioms atliekoms iki 100 x 100 x 100 mm).

• Automatinė centrinė tepimo sistema
