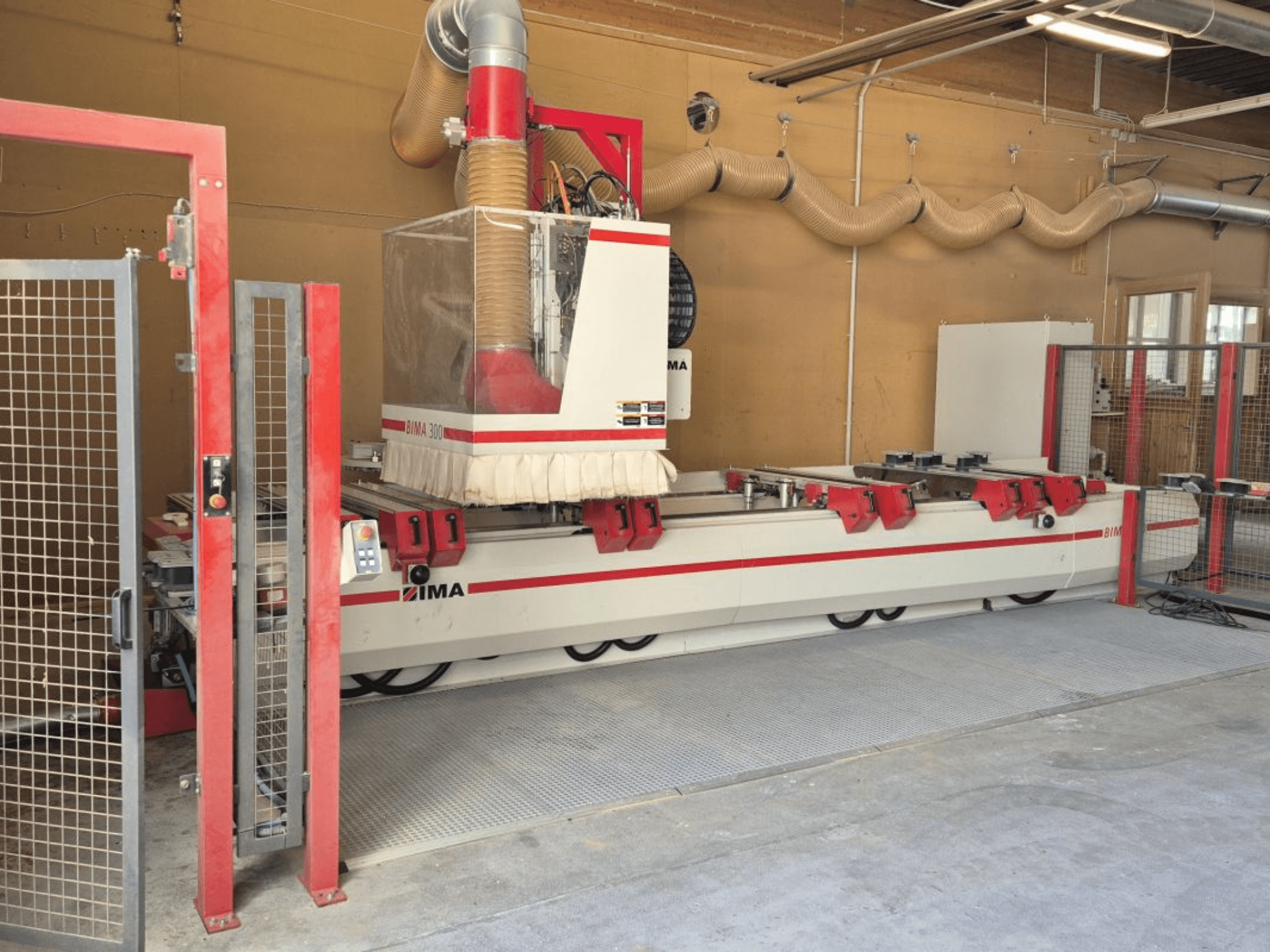

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Darbinis diapazonas

• Y (pagrindinis suklys + įrankis Ø20 mm): 1400 mm

• Y (gręžimo įrenginys, visi vertikalūs grąžtai): 890 mm

• Vienos stoties apdirbimas: X = 2 × 2550 mm; vidurio tarpas X = 200 mm

• Apdirbimas su indeksuojamu stalu: X = 2 × 2250 mm; laisvas tarpas centre = 800 mm

Įrankių žurnalas

• Automatinis įrankių ir adapterių keitiklis, bokštelinio tipo, 18 lizdų

• Montuojamas ant atramos, juda X kryptimi

Vedimas ir tepimas

• Iš anksto įkrautos, paviršiuje grūdintos tiksliosios ritininės kreipiančiosios visose ašyse

• Rankinis centrinis pagrindinių ašių linijinių kreipiančiųjų ir Z ašies rutulinio sraigto tepimas

Vakuuminis / šlifavimas ir stalas

• 1 vakuuminis siurblys, 90 m³/h

• Konsolinis stalas su 2 fiksuotais dešiniaisiais ir 2 fiksuotais kairiaisiais ruošinio stabdžiais (X kryptimi) Y judėjimui

• 10 atraminių svirčių, tolygiai reguliuojamų X kryptimi, kiekviena su galiniu ribotuvu

• Visi stabdžiai valdomi pagal programą

• Įsiurbimo plokštės su patentuota 2 grandinių prispaudimo sistema (be žarnos)

• 8 lygūs atraminiai bėgiai, automatiškai nuleidžiami

• 2 grybo formos užspaudimo / atleidimo mygtukai

Suklys ir apdirbimo įrenginiai

• Pagrindinis suklys: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, pagal DIN 69893); 0-24 000 aps/min, programuojamas

• Centralizuotai integruota CNC ašis: 360° pasukimo kampu adapterių, sukimo momento atrama ant pagrindinio suklio, pneumatinė sąsaja

• Gręžimas / šlifavimas: Vertikalus gręžimo įrenginys l14 su 6 horizontaliaisiais velenais; horizontalūs įrenginiai su 2 išėjimais

• Prijungtas griovelių pjovimo įrenginys, pasukamas 0°/90° kampu

Valdymas ir programinė įranga

• ICOS CNC valdymas: Kompiuteris, "Windows" vartotojo sąsaja, visų servo ašių kelio valdymas, užduočių sąrašo ir (arba) užsakymų apdorojimas, IMA atsarginės kopijos ir atkūrimas dviejuose kietuosiuose diskuose, UPS

• IMAWOP programinė įranga: Dialoginis programavimas, 3D vaizdas ir pagrindinis ruošinio, siurbtukų, laikiklių, kronšteinų, įrankių ir adapterių modeliavimas

Papildoma įranga

• Papildomas antrasis vakuuminis siurblys, 90 m³/h

• Papildoma centrinio ribotuvo eilutė ruošiniams centruoti

• Medienos drožlių transporterio juosta
