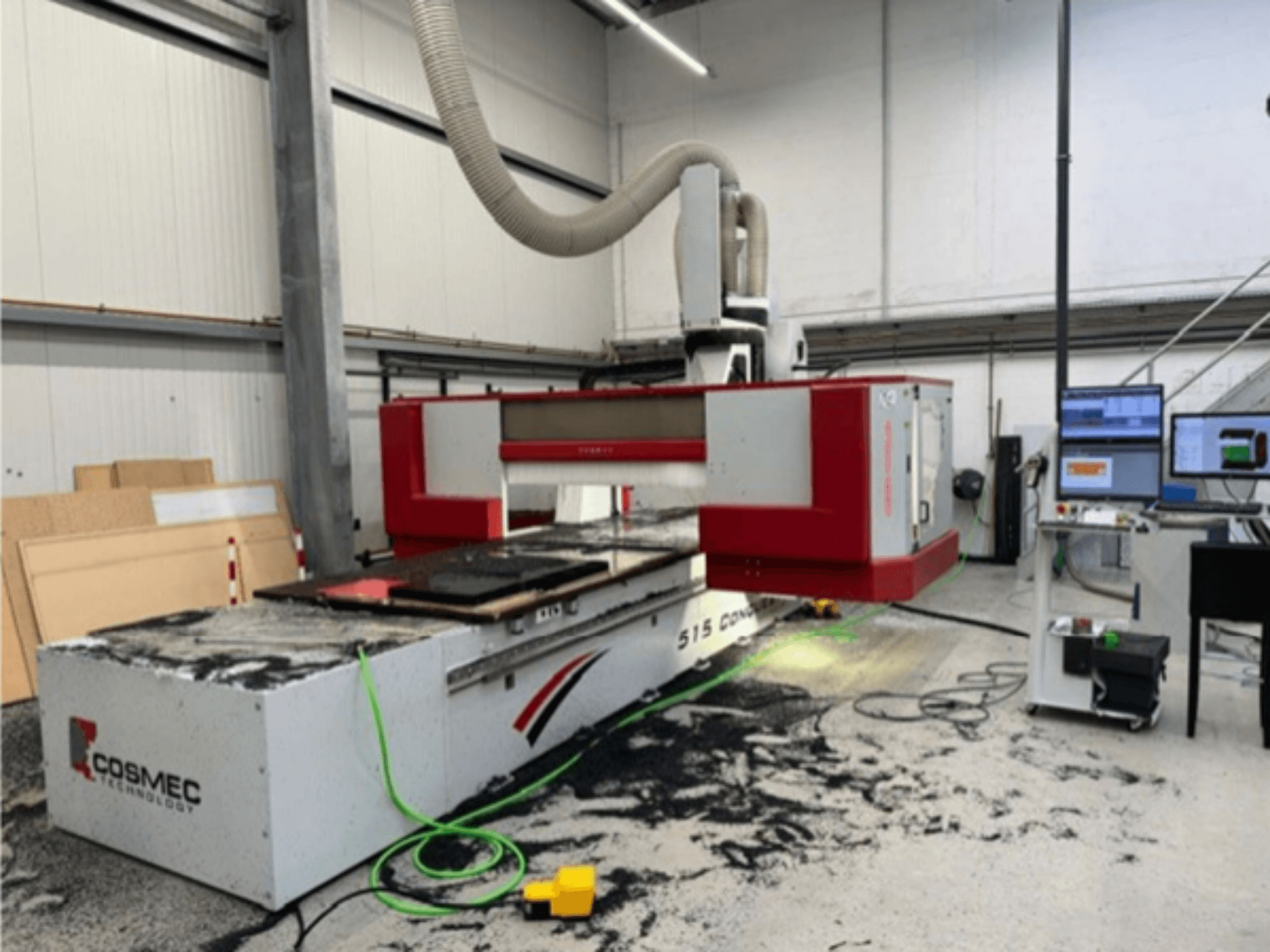

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Paraiškos: Medžio masyvo, medienos medžiagų ir įvairių plastikų apdirbimas

• Konfigūracija: Fiksuotas darbo stalas, abipusiai varomas važiuojamasis portalas, tolydžiai interpoliuojamas 5 ašių frezavimo velenas.

• Pagrindas / portalas: Plieninė briaunota suvirinto plieno konstrukcija, užtikrinanti didelį standumą

• Kreipiančioji sistema ir pavaros:

  • X/Y ašys: X/x: su krumpliaratine pavara ir servo pavaromis.

  • Dviguba X portalo motorizacija: du sinchronizuoti servo varikliai

  • Z ašis: rutulinis sraigtas su servo pavara

  • Nuo dulkių apsaugotos linijinės kreipiančiosios

• Sauga: Trijų dalių apsauginiai kilimėliai krovimui neaktyvioje zonoje; važiuojantis dalinis gaubtas su Lexan apsauginiu langu

• Centrinis tepimas: Automatinis

• Vakuuminė sistema: Švytuokliniam apdirbimui su pastovia siurbimo galia abiejose darbo zonose

• Veikimas: Vakuuminė sistema: su vakuumine sistema, kuri užtikrina, kad būtų užtikrintas tinkamas valdymas: Pagrindinių funkcijų nuotolinis valdymas kabeliu; mobilus valdymo pultas

• Elektros instaliacija: Nuo dulkių apsaugota valdymo spinta (CE), atitinkanti IP55, su oro kondicionavimo įrenginiu

• CNC valdymas: OSAI atviras skaitmeninis valdymas

• 5 ašių šakinė galvutė Z 700:

  • Bešepetėlinės servo pavaros B ir C ašims

  • Didžiausias sukimosi greitis: 750°/2 sek.

  • C ašies sukimosi greitis: +/- 360°

  • B ašies (pasukimo) pasukimas: +/- 110°

• Techniniai duomenys:

  • Vektoriaus greitis: 80 m/min

  • Didžiausias ruošinio aukštis: 500 mm

  • Apdorojimo plotas: 1,5 mm: 4210 x 1605 mm (padidintas darbinis plotas)

• Komunalinės paslaugos / reikalavimai:

  • Suslėgto oro tiekimas: Suspausto oro tiekimas: 7 barai

  • Ištraukimo našumas: min. 2200 m3/h; ištraukimo greitis min. 28 m/s

  • Įsiurbimo jungtis: Siurbimo sistema: Ø 160 mm

• Darbo stalas (Comec dizainas):

  • Fenolio dervos tinklelio stalas, 50 x 50 mm tinklelis

  • Suderinamas su "Cosmec" siurbimo sistema ir šablonais.

  • Padalytas į dvi darbo zonas

  • Srieginės skylės mechaniniam tvirtinimui; 3 ištraukiamos stotelės

• Pagrindinis velenas:

  • 5 ašių, aušinamas skysčiu, HSK 63 F

  • keraminiai guoliai; sukimosi kryptis CW/CCW

• Ištraukimo gaubtas: Reguliuojamas pagal NC, reguliuojamas aukštis

• Įrankių keitikliai: 2 integruoti 12 stočių HSK 63 F įrankių keitikliai.

  • Maksimalus įrankio Ø 150 mm (jei gretima stotis laisva)

  • Maksimalus įrankio Ø 120 mm (jei gretima stotis užimta)

  • Maksimalus įrankio ir laikiklio svoris: 40 kg

• Įrankių matavimas: Automatinė įrankio ilgio matavimo stotis

Papildoma įranga

• Vakuuminis siurblys: 250/300 m³/h (50/60 Hz), 5,5 kW

• Programinė įranga: Naujausia 5 ašių vienalaikio apdirbimo programinės įrangos versija (pagal techninės priežiūros sutartį)
