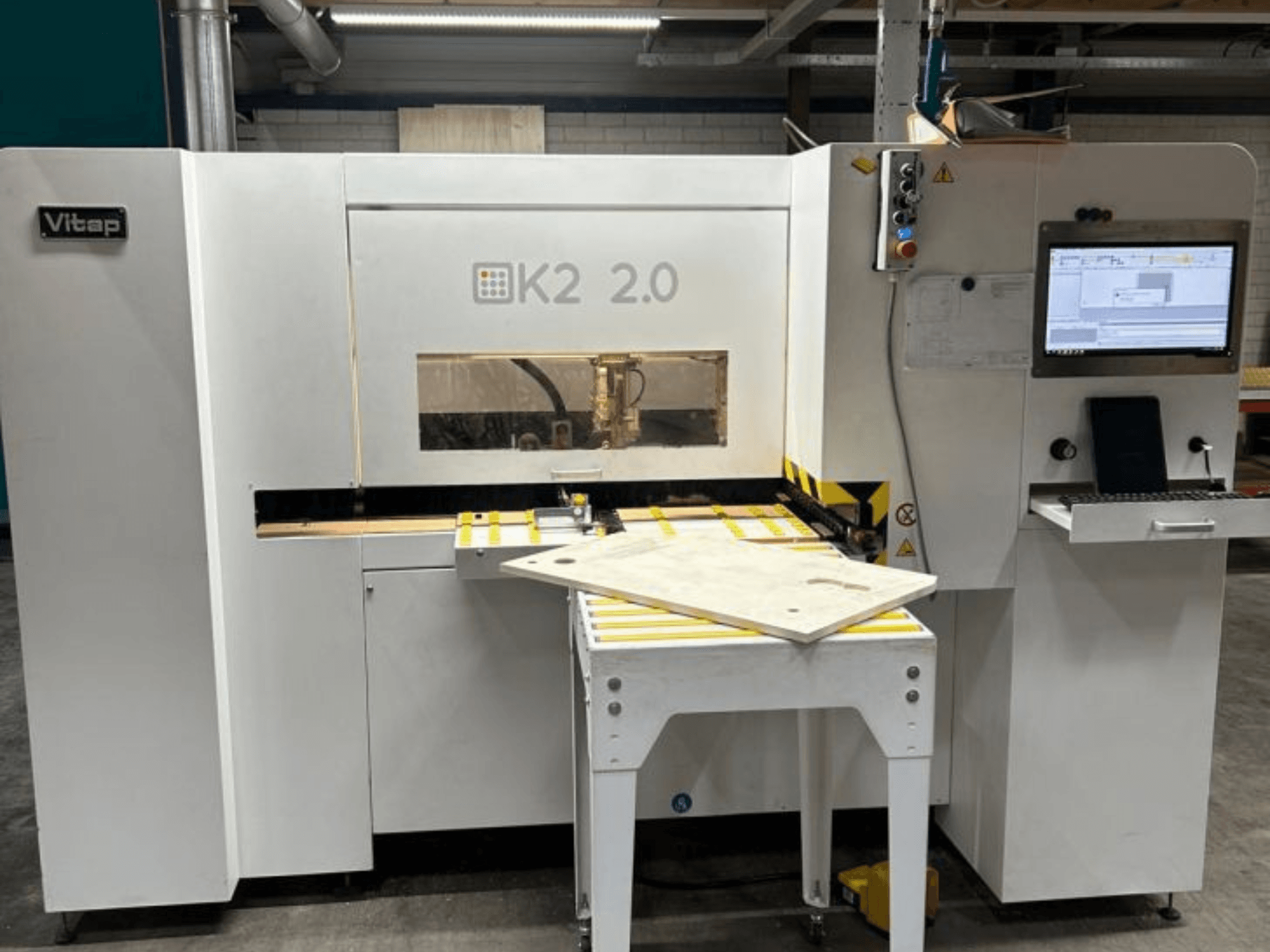

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Naudota CNC gręžimo ir frezavimo staklė

Gamintojas: Vitap

Modelis: Point K2 TOP 2.0

Gamybos metai: 2018

Nepertraukiamas apdirbimas, ruošinio apdirbimas iš apačios ir automatinis ruošinio grąžinimas operatoriui

3 valdomos ašys:

X ašis – nepertraukiamas ruošinio transportavimas naudojant DDT (Dual Dynamic Transport System) su bešepetės varikliu

Y ašis – gręžimo galvutės judėjimas

Z ašis – gręžimas

- Dviguba „0“ atskaitos taško nustatymo sistema: naujos kartos lazeris, skirtas ruošinio pradžios ir pabaigos nustatymui.

Programa gali pakoreguoti gręžimą iš apačios, kad būtų pasiektas tobulas lygiavimas ant vertikalių ir horizontalių ruošinių.

Lazerį sudaro siųstuvas ir imtuvas, kurie padeda išvengti klaidų dirbant su tamsiais kraštais turinčiomis medžiagomis.

– Šoniniai ribotuvai su ritinėliais, susidedantys iš fiksuotos ir judamosios dalių, mechaninis skaitmeninis rodmenų rodymas su automatiniu suderinimu su „0“ ribotuvu, leidžiantis pašalinti iki 3 mm nuo „0“ linijos

- Pastovus šoninis fiksavimo įtaisas, užtikrinantis tikslų padėties nustatymą ant „0“ linijos.

- Galinis ruošinio išėjimas

- Automatinis 4 pozicijų įrankių keitiklis

- Nėra ruošinio ilgio apribojimų

- 19 colių 5/4 TFT LCD monitorius

- Pramoninis kompiuteris

- WSC operatoriaus sąsaja su „Lister“, parametriniu įrankių valdymu ir parametriniu nustatymu

- Grafinis programavimas CAD TPA EDI32, bazinė versija

- USB jungtis

- Visų failų išsaugojimas

- Makro programavimas

- DXF failų importavimas

Techniniai duomenys

Nepriklausomų vertikalių suklų skaičius: 12

Nepriklausomų horizontalių velenų skaičius X ašyje: (2+2)

Y ašyje esančių horizontalių gręžimo velenų skaičius: (2+2)

1 pjūklas (Ø 100 mm)

5 kW elektrinė velenė su ISO 30 kūgiu (12 000–24 000 aps/min)

Maksimalus ruošinio svoris: 80 kg

Maksimalūs ruošinio matmenys: X neribotas, Y 1200 mm, Z 50 mm

Minimalūs ruošinio matmenys: X 270, Y 185 (70°), Z 4 mm

Pajudėjimo greitis: 25 m/min

Veleno sukimosi greitis: 3500 aps/min

Maksimalus horizontalaus įrankio skersmuo: 12 mm

Maksimalus horizontalus gręžimo gylis X ir Y ašyse: 30 mm

Maksimalus vertikalus gręžimo gylis: 45 mm

Maksimalus vertikalaus įrankio skersmuo: 35 mm

Oro suvartojimas: 2000 m³/h

Išmetimo greitis: 30 m/sek.

Išmetimo angos: 2x Ø 100 mm + 1x Ø 50 mm

Variklis: 1,7 kW

Suspausto oro slėgis: 7 bar

Maks. oro suvartojimas: 60 Nl/min

CE STANDARTAI

- Biuro programinė įranga – licencija

- Reguliuojamas nulinis taškas keturių pusių formatavimui

- Atitinka CE reikalavimus

- Nuo 2026 m. gegužės 28 d.: maždaug 500 darbo valandų, įdiegtas naujas kompiuteris

Pastaba:

Techninės specifikacijos ir aprašymai yra originalaus užsakymo patvirtinimo kopijos. Informacija pateikiama tik informaciniais tikslais ir nėra privaloma.
