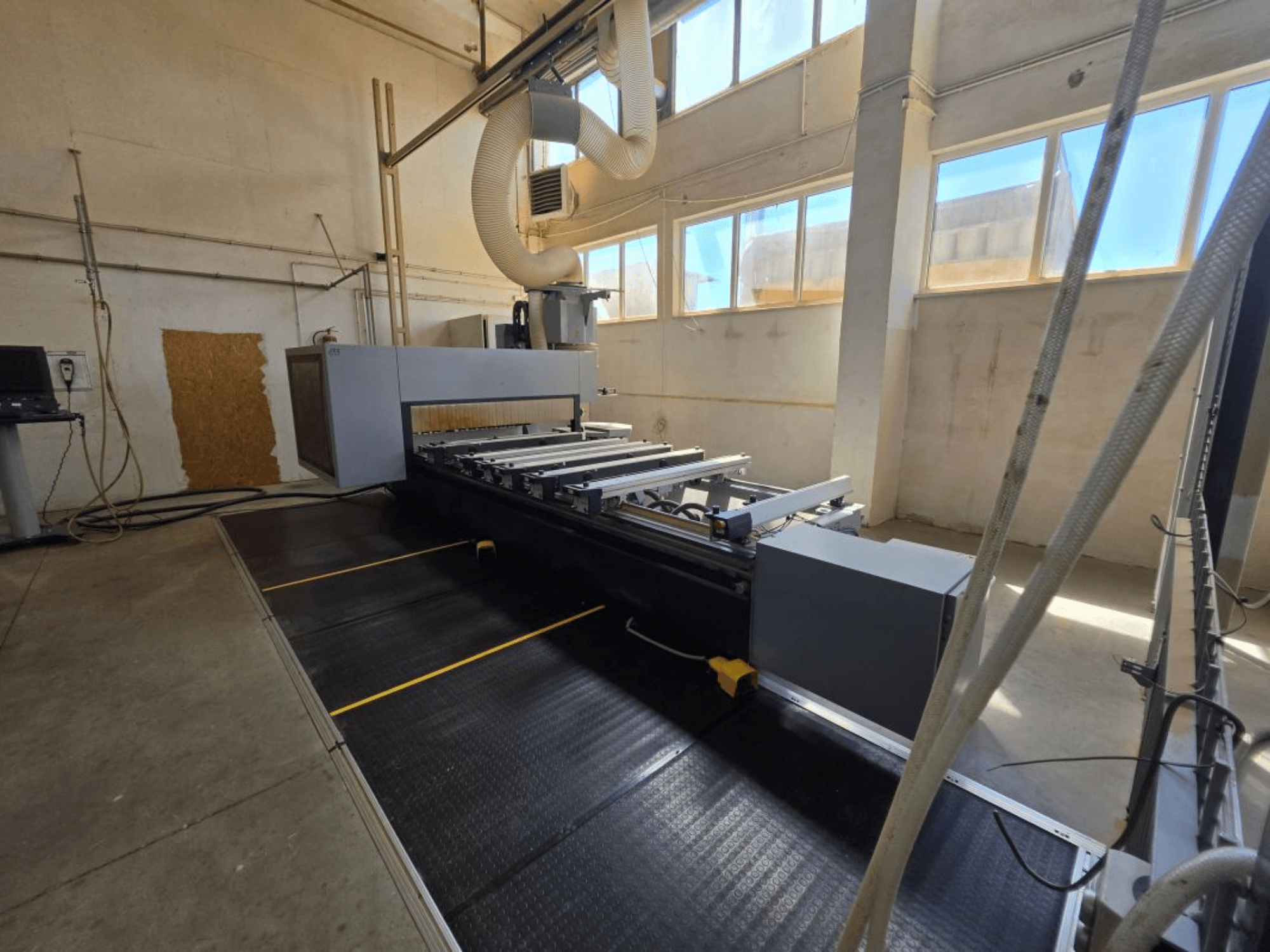

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Darbo valandos: 9,370 h

• Konstrukcija: Didelio atsparumo suvirinto plieno rėmas; dvigubos pavaros judantis portalas

• Maitinimas / elektra: 3x400 V, 50-60 Hz

• CNC programinė įranga: (valdymo pultas, įrankių duomenų bazė, programų redaktorius, 2D simuliatorius, 3D peržiūra, DXF importas, CAD funkcijos, parametrinis / absoliutus / inkrementinis programavimas, kišeninis frezavimas, graviravimas, sekų optimizavimas, virtualios plokštumos, paprogramės)

• Valdikliai ir operatoriaus sąsaja:

  • CNC skydelis, skirtas visiškam staklių valdymui

  • Mobilus operatoriaus terminalas su 24 colių LED monitoriumi, klaviatūra ir pele, USB

  • Rankinis padavimo valdymas (padavimo perjungimas, E-stop, rankinis padavimas)

• Darbo zona ir judėjimas:

  • Darbinis plotas: X 3000 mm, Y 1550 mm

  • Z laisvasis aukštis: 150 mm

• Pagrindinis suklys (5 ašių):

  • Penkių ašių elektroverpstukas su kardaniniu šarnyru, aušinamas skysčiu, keraminiai guoliai, sukimosi kryptis R/L

  • Galia 12 kW (S6), 1 000-24 000 aps./min.

  • Įrankių laikiklis HSK F63

  • Maksimalus įrankio svoris 6 kg; maksimalus pjūklo Ø 350 mm

  • Integruotas agregato laikiklis; elektra valdomas ištraukimo gaubtas

• Ašių ir judesių sistema:

  • Dvigubos pavaros portalas

  • X: sraigtinis krumpliaratis, grūdintos linijinės kreipiančiosios

  • Y: rutulinis sraigtas, grūdintos linijinės kreipiančiosios

  • Z: rutulinis sraigtas, grūdintos linijinės kreipiančiosios

  • Automatinis centrinis tepimas

• Įrankių dėklai:

  • Linijinis: 12 padėčių, agregato paėmimas; didžiausias įrankio Ø 250 mm, ilgis 240 mm

  • Rotacinis (ant portalo): 18 padėčių; maks. įrankio Ø 250 mm, ilgis 280 mm.

  • Pjūklo disko paėmimo stotis: maks. disko Ø 350 mm

• Gręžimas ir griovelių darymas:

  • DH18 6H 2S gręžimo galvutė:

    • 12 vertikalių velenų (7X / 5Y), 6 horizontalūs velenai (4X / 2Y)

    • Didžiausia gręžimo eiga / ilgis 70 mm; įrankio laikiklis Ø 10 mm; individualiai varomas

  • Griovelių pjovimo pjūklai: 2 peiliai (1X / 1Y), maks. 120 mm Ø, korpuso storis maks. 5 mm, iki 6 000 aps/min.

• Vakuumas ir prispaudimas:

  • Konsolinis stalas su 6 konsolėmis; priekyje ir gale programuojami stabdžiai

  • Belaidė dviejų grandinių vakuumo sistema; kaušelio aukštis 100 mm

  • Pneumatinis konsolės fiksavimas; 4 judantys šoniniai ribotuvai; papildomos atraminės rankenos

  • Vakuuminio siurblio našumas: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Papildoma vakuuminė įranga: kairiojo / dešiniojo šablono jungtys; valdomas suslėgtasis oras rėmo spaustuvams; nepriklausomas vakuumo / oro valdymas kiekvienai konsolei

• Sauga:

  • CE saugos sistema, šviesos užuolaida, avarinio stabdymo sistema

  • Apsauginė tvorelė kairėje pusėje, durų saugos kontrolė

  • Vakuumo ir suspausto oro jutikliai

  • Papildoma saugos kilimėlių sistema

Papildoma įranga

• Papildoma A ir C ašių mechaninio užrakto sistema

• Nuotolinio aptarnavimo internetu paketas

• Spintos korpuso generatoriaus programinė įranga (3D spintos projektavimo paketas)

• Serviso įrankių rinkinys

• Dokumentai: Lenkiški vadovai; "WoodFlash" montavimo vadovas

• Papildomos konsolės atramos

• Pridedami priedai:

  • 11 vakuuminių puodelių FA 140 × 115 × 100 mm

  • 4 vakuuminiai puodeliai FA 125 × 75 × 100 mm

Pastaba: techniniai duomenys pateikiami tik informaciniais tikslais ir nėra privalomi.
