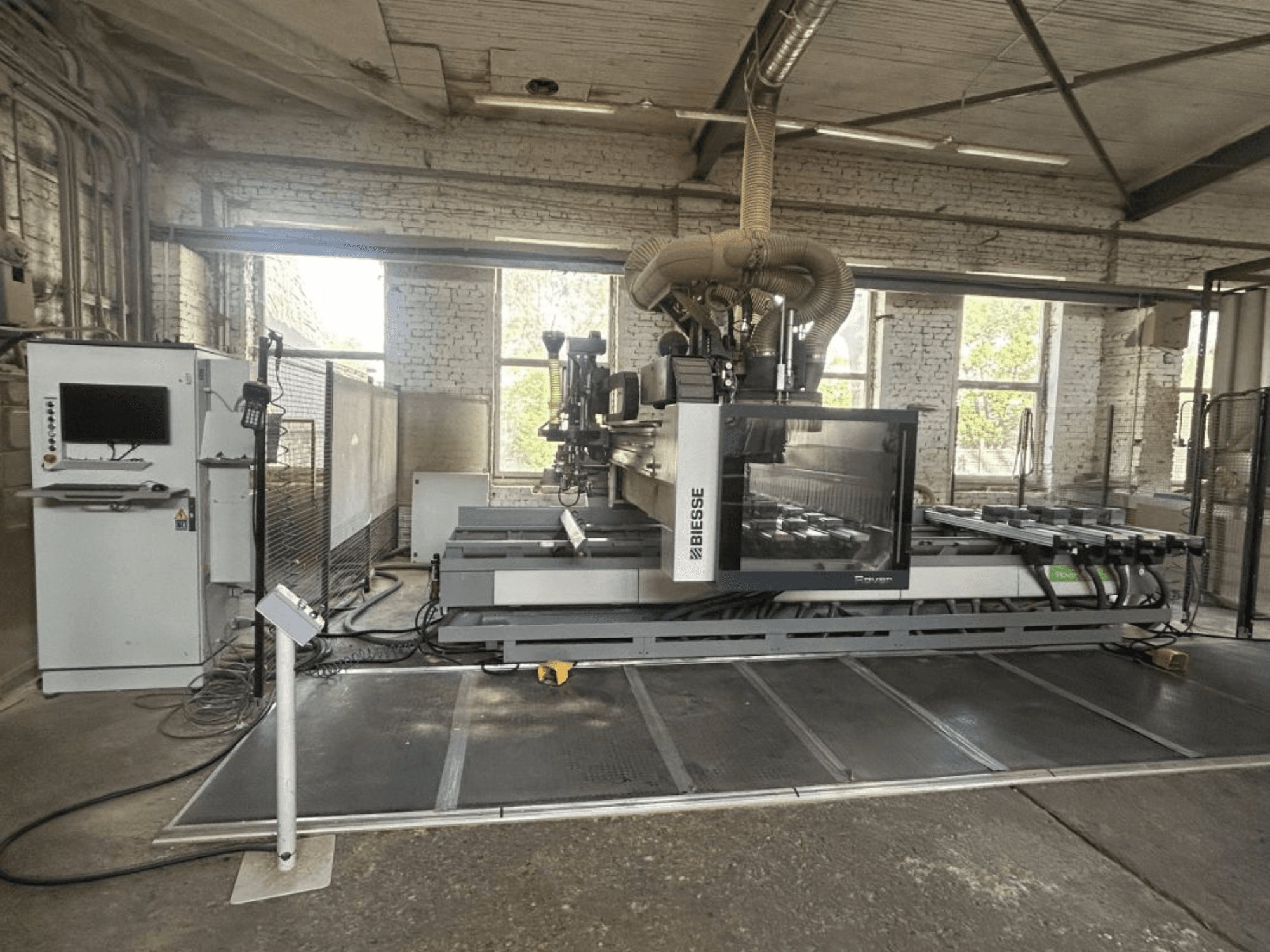

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Techniniai duomenys Mašinos tipas: CNC apdirbimo centras su kraštų apdirbimo funkcija

Modelis: ROVER A 1643 EDGE

Skirta formuotų/profiluotų plokščių apdirbimui ir briaunų apdirbimui. Dokumentuose pateikta konfigūracija rodo 5 ašių nustatymą. Darbinė zona: X ašies darbinė zona: 4 320 mm Švytuoklės eiga X ašyje: 1 620 mm Y ašies darbo zona: apytikriai 1 580–1 660 mm Z ašies eiga: 180 mm Kraštų apdirbimo X ašies darbo zona: 3 300 mm Briaunų apdirbimo Y ašies darbo zona: 1 540 mm Maksimalus pakrovimo plotis Y ašyje: 1 900 mm, išplečiamas iki 2 100 mm

5 ašių blokas 5 ašių apdirbimo galvutė

C ašis: nepertraukiamas 360° pasukimas

B ašis: nepertraukiamas 360° pasukimas

B ašies greitis: 18 aps/min

C ašies greitis: 18 aps/min

Maksimalus suklio greitis: 24 000 apsisukimų per minutę

Galia:

11 kW S1 cikle

13 kW S6 cikle

Maksimalus išpjovimo kampas: -10°

Susidūrimo kontrolė 5 ašių agregatui

Paruošta agregatų naudojimui su 5 ašių įrenginiu

Darbinis stalas ir fiksavimo sistema ATS darbinis stalas

8 atraminės sijos

32 judamieji vežimėliai

32 pneumatiniai vakuuminiai siurbliai

Vakuuminiai laikikliai reguliuojami 15° žingsniais

Pneumatinė sistema padalyta į 2 darbo zonas X kryptimi Vakuuminio siurblio našumas: 250 m³/h

6 kėlimo sijos, palengvinančios pakrovimą ir iškrovimą

28 jutikliai, skirti nustatyti nuleistus stabdžius

Atramos ir padėties nustatymas

8 galiniai stabdžiai

8 centriniai stabdžiai

4 šoniniai stabdžiai: 2 kairėje + 2 dešinėje

2 papildomi šoniniai stabdžiai

4 nuimami centriniai stabdžiai, 2 kairėje + 2 dešinėje

2 papildomi centriniai stabdžiai

Pneumatinis stabdžių padėties nustatymas ir nuleidimas

Gręžimo agregatas BH 24L gręžimo galvutė

13 vertikalių nepriklausomų velenų

5 horizontalūs nepriklausomi sukliai

Gręžimo pjūklas Ø120 mm

Maksimalus griovelių gylis: 25 mm

Programuojamas veleno sukimosi greitis iki 6 000 aps/min

Įrankių keitiklis: 16 pozicijų rotacinis įrankių magazinas, sumontuotas ant X ašies vežimėlio

Skirtas įrankiams ir agregatams Maksimalus įrankio / agregato svoris: 7,5 kg Bendras maksimalus kasetės svoris: 55 kg

Briaunų apdirbimo įrenginys GU60A

Skirtas plokštėms, kurių storis iki 60 mm

Briaunų apdirbimo greitis iki 20 m/min

Dviguba slėginių ritinėlių sistema

Klijų bakas su karšto lydymo klijų sistema

Briaunų kaitinimo lempa, 600 W

NC valdoma briaunų padavimo sistema

Automatinis kraštų pjovimas

Uždarų geometrinių formų jutiklis

Aplikavimo priedai 2 ritinių kraštų kasetė, sumontuota ant X vežimėlio

Maksimalus ritinio skersmuo: 800 mm

Maksimalus krašto aukštis: 65 mm

Kampų suapvalinimo įrankis Ø85 mm,

pjovimo agregatas HSK F63

HSK F63 pjovimui ir griovelių išpjaustymui, maks. pjūklo skersmuo Ø215 mm Maksimalus pjūklo sukimosi greitis: 8 400 aps/min Maksimalus pjovimo gylis su Ø215 mm pjūklu: 68 mm

Briaunų apipjaustymo agregatai

Kombinuoti klijų nušveitimo / kraštų nušveitimo įrenginiai

Įrankių rinkiniai skirtingiems kraštų storiams

Programinė įranga „bSolid“ bazinis modulis 2D CAD aplinka DXF, CIX ir BPP importas 3D staklių simuliacija Įrankių valdymas 5 ašių apdirbimo valdymas pagal padėtį

Programų kūrimas naudojant vedlį

Sauga: atitinka CE reikalavimus

Saugos kilimėliai Saugos užtvaros

Saugos jutikliai

Modifikuota saugos sistema, leidžianti pakelti Y kryptimi iki 2 100 mm Santrauka

Tai gerai įrengtas „BIESSE ROVER A 1643 EDGE“ CNC apdirbimo centras su 5 ašių apdirbimo galvute ir kraštų apdirbimo įranga. Dokumentuose nurodyta B ir C ašių nepertraukiamo sukimosi galimybė, 5 ašių programavimas, 5 ašių susidūrimo kontrolė ir specialus agregato flanšas, skirtas 5 ašių blokui, todėl, remiantis šiais dokumentais, šią staklę reikėtų laikyti 5 ašių staklėmis.

Pastaba:

Techniniai duomenys ir aprašymai yra originalaus užsakymo patvirtinimo kopijos. Ši informacija pateikiama tik informaciniais tikslais ir nėra privaloma.
