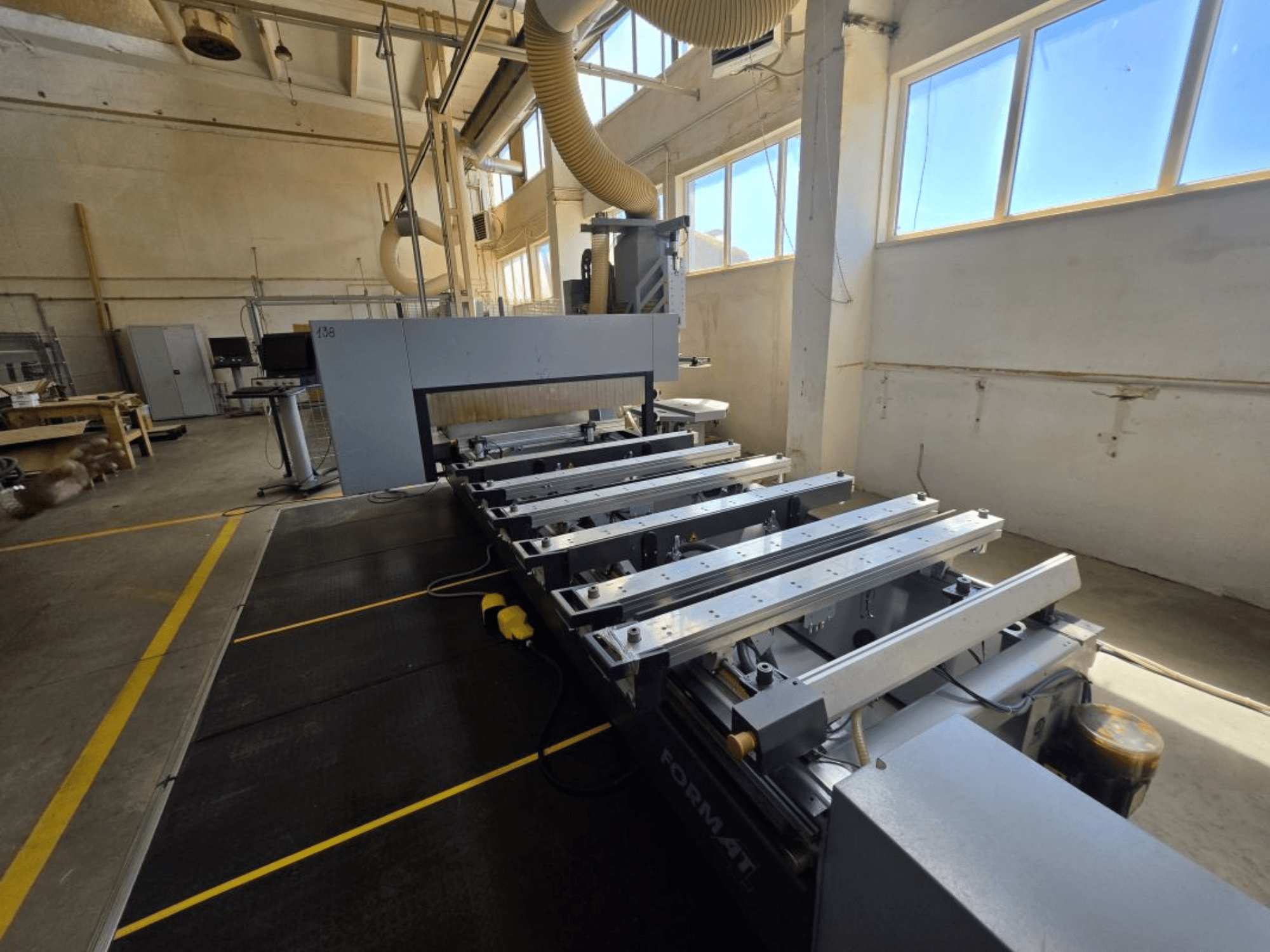

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Darbo valandos: 6,442 h

• Būklė: Neperdaryta - be garantijos

Bendra

• Konstrukcija: Stiprus suvirinto plieno rėmas, sustiprintas

• Portalas: Dvigubos pavaros judantis portalas

• 5 ašių vienalaikis apdirbimas

• Valdymo programinė įranga: Programinė įranga: WoodFlash CNC

• Nuotolinio aptarnavimo paketas per interneto ryšį

Darbo zona ir ašys

• Darbinis plotas: X 3000 mm / Y 1550 mm / Z tarpas 250 mm

• Pavaros: X sraigtinis krumpliaratis; Y / Z tikslieji rutuliniai sraigtai

• Kreipiamosios: Linijiniai visose ašyse

• Tepimas: Maitinimas: automatinė centrinė sistema.

Pagrindinis suklys (5 ašių elektrovariklis)

• Tipas: 5 ašių suklys su kardaniniu šarnyru, sukasi į dešinę pusę

• Galia: 12 kW (S6), visa galia apie 12 000 aps/min.

• Greitis: 1 000-24 000 aps/min.

• Įrankių sąsaja: HSK F63

• Aušinimo sistema: FSK (FSK), FSK (FSK), FSK (FSK): Aušinimas skysčiu; keraminiai guoliai su aušinimu oru

• Integruotas agregato laikiklis; elektra valdomas ištraukimo gaubtas

• Maksimalus įrankio svoris: 6 kg

• Maksimalus pjūklo skersmuo: 350 mm

Įrankių žurnalai

• Linijinis žurnalas: 12 padėčių, kairėje rėmo pusėje; atskiras agregatų surinkimas; maks. įrankio Ø 250 mm; maks. įrankio ilgis 240 mm

• Rotacinių diskų žurnalas: 18 padėčių ant judančio portalo; palaiko grąžtus ir agregatus; maks. įrankio Ø 250 mm; maks. įrankio ilgis 280 mm

Gręžimo agregatas (DH18 6H 1S)

• Vertikalieji velenai: iš viso 12 (7 X, 5 Y)

• Horizontalieji velenai: iš viso 6 (4 į X, 2 į Y)

• Gręžimo eiga / gylis: iki 70 mm; įrankio laikiklio dydis 10 mm; individualiai valdomi velenai

• Integruotas griovelių pjovimo pjūklas: Ø 120 mm; didžiausias korpuso storis 5 mm; iki 7500 aps/min.

Vakuumas ir prispaudimas

• Konsolinis stalas: Konsolės: 6 konsolės su priekiniais ir galiniais stabdžiais; belaidis dviejų grandinių vakuumas; vakuuminės taurės aukštis 100 mm

• Pneumatinis konsolės užraktas; programuojami pneumatiniai stabdžiai; 4 judantys šoniniai stabdžiai

• Sustiprintos atraminės rankenos (po 40 kg)

• Vakuuminio siurblio našumas: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Papildoma vakuuminė jungtis šablonų darbams

• Kontroliuojamas suslėgtas oras rėmo spaustuvams

• Nepriklausomas vakuumo ir oro perjungimas kiekvienoje konsolėje

CNC programinė įranga ir valdymas

• WoodFlash paketas: CNC valdymas, įrankių duomenų bazė (Tecno Manager), programų redaktorius, 3D peržiūra, DXF importas, CAD funkcijos (pasukimas / veidrodis / mastelis / kopijavimas), graviravimas, kišeninis frezavimas, parametrinis ir absoliutus / inkrementinis programavimas, apdirbimo optimizavimas

• CNC valdymo pultas: Visapusiškas staklių valdymas, programos kūrimas / redagavimas, įrankių / ruošinių valdymas, rankinės komandos, vakuumo / oro / saugos kontrolė

• Mobilusis operatoriaus terminalas: 24 colių LED monitorius, klaviatūra, pelė, USB

• Padavimo greičio valdymo terminalas: Rankinio padavimo reguliavimo potenciometras; kintamas padavimas apdirbimo metu

Sauga

• CE saugos sistema; apsauginiai kilimėliai (vietoj šviesos uždangos)

• Avarinio stabdymo sistema

• Apsauginė tvorelė kairėje pusėje; durų saugos kontrolė

• Vakuumo ir suslėgto oro stebėjimo jutikliai

Papildoma įranga

• Išorinis įjungimo jungiklis

• Apsaugota kabelių grandinės sistema

• Papildoma A ir C ašių blokavimo sistema

• Įrankių aptarnavimo rinkinys

• Lenkijos programinės įrangos diegimo paketas

• Lenkiškas naudojimo vadovas

• Pjūklo pjūklo keitimo stotelė ant portalo
