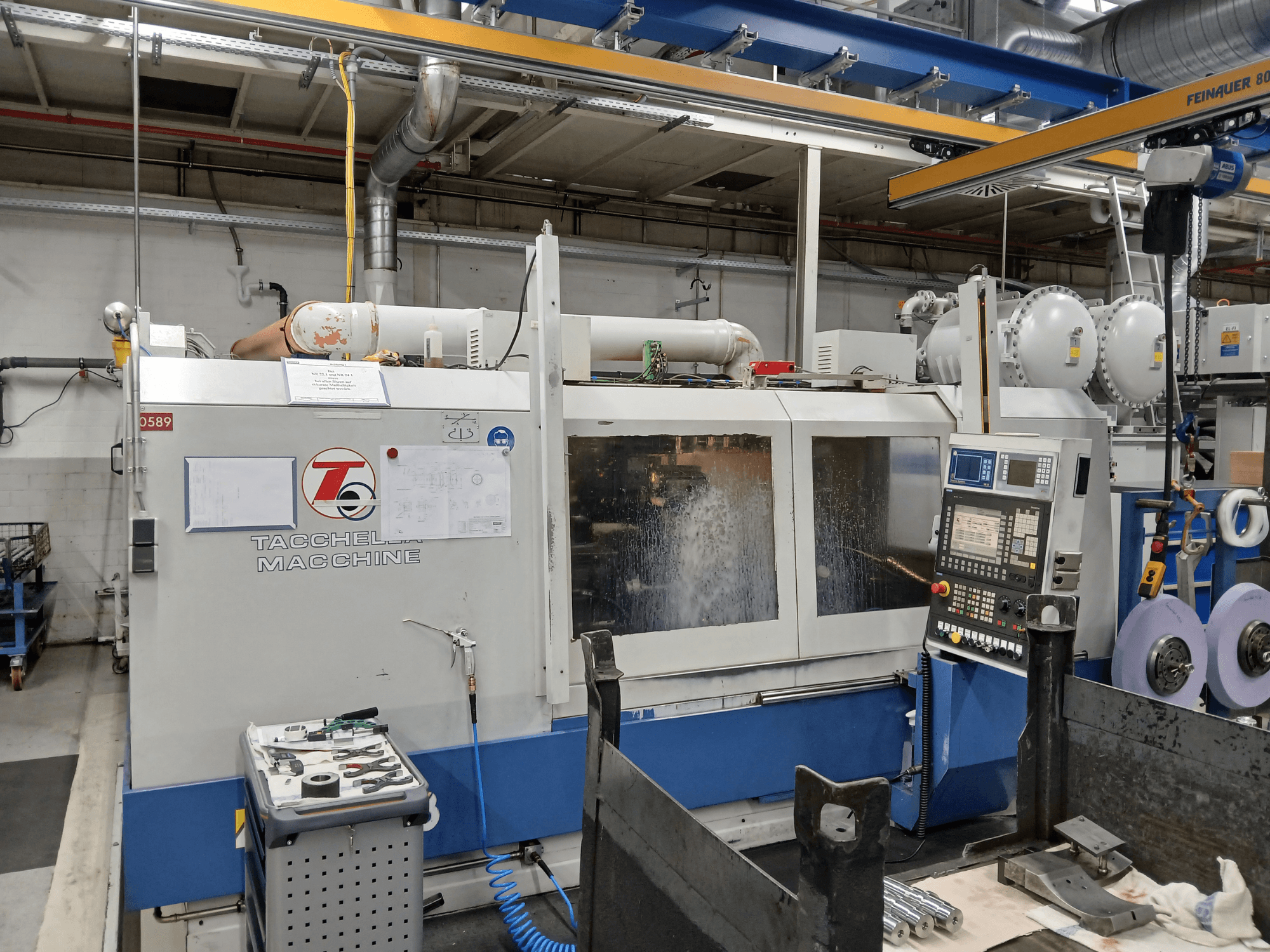

Tacchella - Proflex 3DE-GRI-TAC-2007-00001

Atstumas tarp centrų: 1600 mm

Šlifavimo ilgis: 1200 mm

Centro aukštis: 180 mm

Maksimalus šlifavimo skersmuo: 350 mm

Didžiausias ruošinio svoris: 250 kg

Bendra apkrova: Galingumas: 47 kW

Iš viso ašių: 4 (X, Z, B, C)

X ašis: eiga 350 mm; greitis 20 000 mm/min; skiriamoji geba 0,0001 mm

Z ašis: eiga 1750 mm; greitis 20 000 mm/min

B ašis (rato galvutės pasukimas): -30° iki +210°; skiriamoji geba 0,001°.

C ašis (galvakaulis): kintamas greitis; kampinis valdymas

Ratų galvutė: bokštelis 3 ratams; 2 velenai 15/11,5 kW; oro pagalvė; aušinimo skystis; pasirinktinai 63 m/s

Priekinis šlifavimo diskas: 610×100×203,2 mm; 50 m/s; 15 kW

Galinis šlifavimo ratas (sriegis/plunžė): 508×80×203,2 mm; 50 m/s; 11,5 kW

Galvinis antgalis: C ašies pavara; 15 kW suklys; 100 Nm sukimo momentas; aušinamas vandeniu

Galinis staklis: hidraulinis; 100 mm plunksna; savaime išsilyginantis; reguliuojamas centrinis slėgis

Apdorojimas: galinio pavaros staklių apdirbimo įtaisas; pasirinktinai galinio pavaros staklių apdirbimo įtaisas; programuojamas deimantinis ritinys

Matavimas: proceso metu naudojami skersmens ir ilgio matuokliai

Hidraulinis: pagalbinis įrenginys su filtru ir srauto monitoriumi

Aušinimo skystis: pagrindinis ir dugno praplovimo kontūrai; visiškai uždarytas; saugos blokatoriai

CNC valdymas: "Siemens Sinumerik 840D OP12"; 2,5 MB CNC; 128 kB PLC; "Pentium III" kompiuteris; "Windows XP"; daug sąsajų
