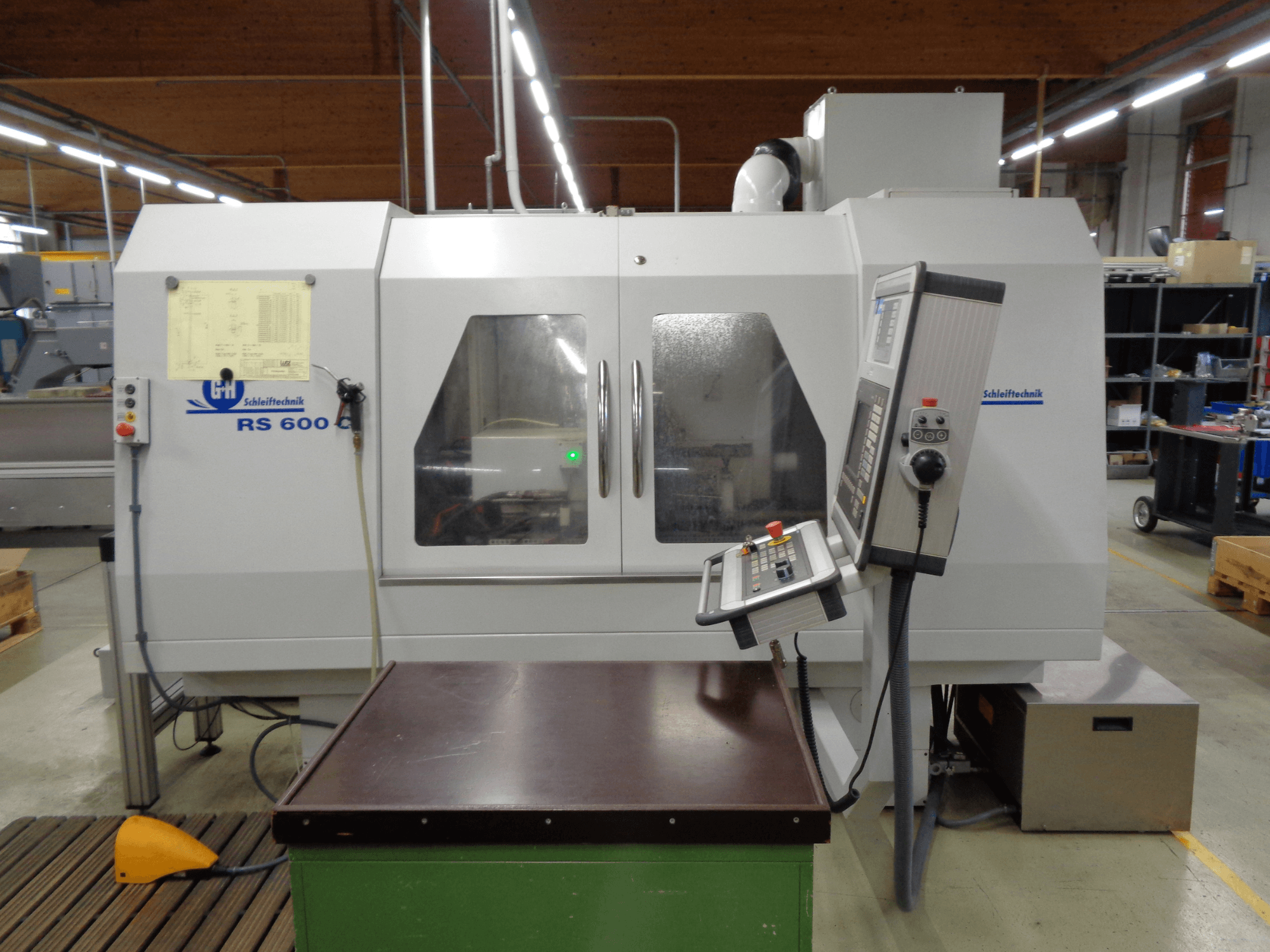

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Centrinis atstumas: 600 mm

• Centro aukštis: 140 mm

• Didžiausias sūpynės skersmuo: 275 mm

• Maksimalus ruošinio svoris tarp centrų: 100 kg

• Didžiausias apdirbamo ruošinio sukimo momentas (skraidantis): 40 Nm

Ruošinio suklys

• Kūgis: MK4 ir KK5

Galinis staklis

• Sistema: Cilindrinė sraigtinė slėgio spyruoklė

• Veikimas: Sraigtinis sraigtasparnis su sraigtiniu sraigtu: Rankinis valdymas rankine svirtimi

• Plunksnos eiga: apie 40 mm

• Kūgis: MK4

Šlifavimo velenas

• Įrengimas: Kairėje pusėje

• Variklio galia: 5,5 kW

• Sūkių skaičius: 700-2100 aps./min.

• Guolis: Tikslieji riedėjimo guoliai

• Tepimas: Tepimas: visą gyvenimą trunkantis tepimas

Šlifavimo ratas

• Standartinis dydis: 400 × 50 × 127 mm

• Išmatavimai: 400 × 50 × 127 mm

• Skylė: Dydis: 127 mm

• Plotis: 20-50 mm

• Kūgis: 5°

• Didžiausias skersmuo: 55 mm (kūgio nuoroda)

• Flanšo skersmuo: 175 mm

• Greičio diapazonas: 15-35 m/s (pastovaus pjovimo greičio reguliavimas)

Ašys

X ašis

• Pavaros: Elektromechaninė su rutuliniu sraigtu

• Pastūmos greitis: 0,01-8000 mm/min

• Nustatymas: Elektrinis rankinis ratas arba krypties mygtukai

• Matavimo sistema: Stiklo skalė, skiriamoji geba 0,0005 mm

Z ašis

• Pavaros: Elektromechaninė su rutuliniu sraigtu

• Stalo greitis: 0,01-12000 mm/min

• Nustatymas: Elektrinis rankinis ratas arba krypties mygtukai

• Matavimo sistema: Sukamasis daviklis, skiriamoji geba 0,001 mm

Valdymas / elektra

• Valdymo sistema: Valdymo sistema: Siemens 840D

• Pavaros sistema: Sistema: "Siemens SINAMICS".

• Darbinė įtampa: 400 V, 50 Hz, 3 fazės

• Valdymo įtampa: 230/24 V

• Įrengtoji elektrinė galia: apie 14 kW / 18 kVA

• Elektros spintos įranga: Vidinis apšvietimas

• Aptarnavimo lizdas: 230 V / 3 A

Pneumatika / aušinimo skystis

• Suslėgto oro poreikis: apie 5 bar, be alyvos

• Aušinimo skysčio bako talpa: apie 300 l

• Aušinimo skysčio siurblio našumas: 50 l/min, esant 3,5 bar.

• Valymo siurblio našumas: 20 l/min, esant 1,5 bar.

Eksploataciniai duomenys

• Darbo valandos: 2420 val.

Papildoma įranga

• Oro ištraukimo įrenginys

  • Našumas: apie 1000 m³/h

  • Matmenys: maždaug 460 × 840 × 580 mm

• Trijų žandikaulių griebtuvas

  • Skersmuo: 160 mm

  • Veikimas: Rankinis

  • Svoris: apie 10 kg
