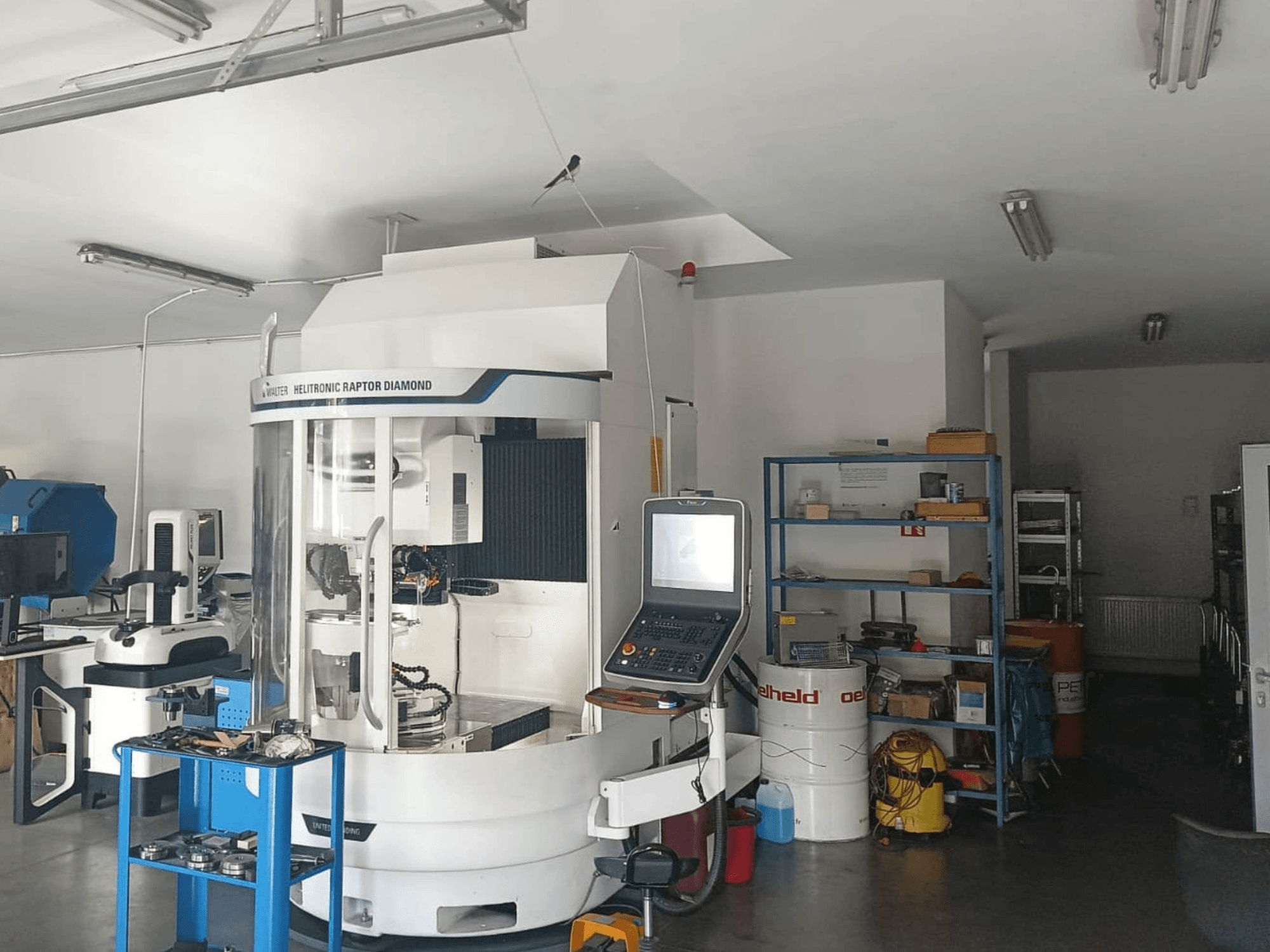

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Eksploatacijos trukmė: apytiksliai 4 371 val.

• Darbinis diapazonas:

  • Įrankio skersmuo: Ø3–290 mm (pasirinktinai iki Ø400 mm, priklausomai nuo konfigūracijos)

  • Maksimalus įrankio ilgis: 270 mm (pasirinktinai iki 350 mm, priklausomai nuo konfigūracijos)

  • Maksimalus įrankio svoris: 50 kg

• Ašys:

  • CNC ašių skaičius: 5

  • Linijinės ašies greitis: iki 15 m/min

• Verpstė:

  • Maksimalus šlifavimo disko skersmuo: Ø200 mm

  • Sąsaja: HSK

  • Diržine pavara, dvigubas velenas

• Šlifavimas / elektroerozija:

  • Šlifavimas ir elektros erozija vienu nustatymu

  • Skirta karbido, HSS, PCD, CBN įrankiams

  • Galima konfigūruoti iki 3 elektrodų ir 3 šlifavimo diskų arba, alternatyviai, iki 6 šlifavimo diskų

• Valdymas / Staklių konstrukcija:

  • WALTER / UNITED GRINDING CNC valdymas

  • Uždara darbo zona su automatinėmis apsauginėmis durimis

• Įrengtos staklių papildomos funkcijos / savybės:

  • Viršutinis stalas

  • Stiklinės skalės

  • Sustiprinta A ašis, iki 750 apsisukimų per minutę

  • Parengimas automatiniam kalibravimui / zondui

  • Šlifavimo disko matavimo jutiklis

  • Automatinė gaisro gesinimo sistema su nuotėkio aptikimu

  • Suderinama su „TS-Remote“

  • Klaviatūros palaikymas

  • Alyvos nuotėkio jutiklis

  • Prijungimas prie išorinės filtravimo sistemos

Papildoma įranga

• Automatinė koto įrankių pakrovimo/manipuliavimo sistema (automatinis įrankių pakroviklis/manipuliatorius)

• Proceso aušinimo sistema

• Aušinimo skysčio / dielektriko filtravimo ir cirkuliacijos sistema

• Aušinimo skysčio / dielektriko sistema

• Įrankių laikikliai

• Flanšai/adapteriai

• Šlifavimo diskų ir elektrodų priedai

• Automatika ir medžiagų tvarkymas:

  • „TOP“ pakroviklis

  • 12 padėklų

• Filtravimas/aušinimas/ištraukimas:

  • Alyvos garų ištraukimo sistema

  • Ištraukimo triukšmo slopintuvas

  • Alyvos aušinimo įrenginys

  • Filtravimo sistema su rezervuaru ir siurbliu

• Detalių tvirtinimas / įrankiai:

  • Spyruokliniai griebtuvai 6–16 mm

  • Spyruoklinės įtvaros 16–32 mm

  • 351 ES spaustukai: 6, 8, 10, 12, 16 mm

  • 4 vnt. 351 ES spaustukų rinkinių

  • Spyruoklės: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Automatinis laikiklis 6–16 mm

  • Automatinis E386 laikiklis, 16–27 mm

  • Rankinis hidraulinis laikiklis, skersmuo 32 mm

  • ISO 50 lizdas

  • ISO 50 velenas

  • 2 x 50 mm HSK elektrodų laikikliai

  • 4 x 45 mm HSK šlifavimo diskų laikikliai

  • Šlifavimo disko laikiklis apdirbimui

  • Šlifavimo diskų rinkinio matavimo adapteris

  • HSK kalibravimo diskas

  • Kalibravimo ritinėlis

• Matavimas:

  • „Heliset Plus“ matavimo prietaisas

• Programinė įranga / papildomos funkcijos / paketai:

  • „Tool Studio“ kompiuteriui

  • „Tool Studio“ „Step Tools“

  • 45 laipsnių „P-System“ galandimo galimybė

  • „P36“ medžio gręžimo įrankių rinkinys

  • Gręžimo paketai

  • „Hoger P58“ rinkinys

• Vartojimo medžiagos:

  • 4 x 208 l dielektrinis skystis
