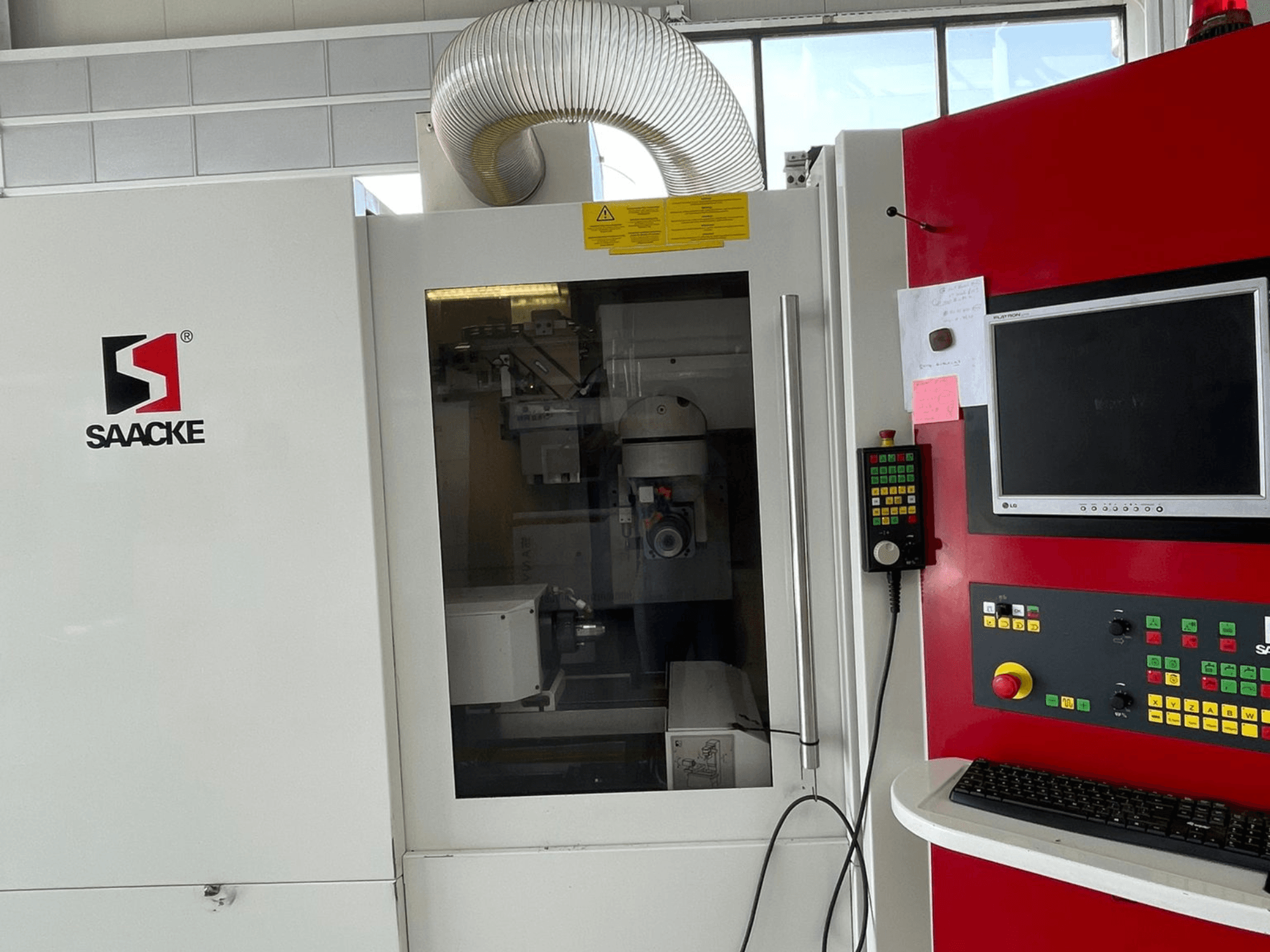

SAACKE - UWIFCH-GRI-SAA-2008-00001

• Ruošinio laikiklis A ašis: indeksavimo tikslumas ±15"; indeksavimo galimybės 1-999; suminė žingsnio paklaida esant 100 mm: 8 µm; greitis maks. 600 aps/min.

• Įrankių laikiklis: ISO 50

• Suklio laisvumo laikymo įvorė: maks. 28 mm (su automatiniu prispaudimu: Ø20 mm)

• Nominali pavaros galia::

  • Šlifavimo velenas S1-100%: 7,5 kW; didžiausias: 16 kW

  • X ašies išilginė eiga: 2 kW

  • A ašies ruošinio laikiklis: 2 kW

  • Z ašies skersinis slydimas: 2 kW

  • Y ašies šlifavimo galvutės slydimo aukštis: 2 kW

  • B ašies šlifavimo galvutės sukimasis (sukamasis stalas): 2 kW

• Padėties matavimo sistemos:

  • A ašis: Tiesioginė matavimo sistema

  • B-, X-, Y-, Z- ašys: Netiesioginė matavimo sistema

  • X/Y/Z skiriamoji geba: 0,0001 mm (0,1 µm)

  • A/B skiriamoji geba: 0,0001°

• Elektros jungtis: 20 kW / 50 A; darbinė įtampa 400 V, 50 Hz; valdymo įtampa 24 V; apšvietimo įtampa 230 V; atsarginis saugiklis: atskiras maitinimas iš tinklo

• Suslėgtasis oras: 15-17 Nm³/h; slėgis min/max 6/8 bar (600/800 kPa); kokybė ≥ 4 klasė (ISO 8573-1)

• Valdymas ir programinė įranga: CNC NUM Axium Power 1050 su kompiuteriu, programų atmintis 512 k; NUMROTOplus programinė įranga (reikalingas raktas / užraktas); nuliniai taškai kalibruojami pagal pridedamą matavimo instrukciją (nėra pažymėtų atskaitos taškų)

Papildoma įranga

• Detalių keitimo galimybės (automatizavimas):

  • 1 variantas: paėmimo konstrukcija

    • Didžiausia apdirbama detalė: Ø20 mm × 120 mm; 1 kg

    • Vieno padėklo talpa:

      • Ø3,0-5,0 mm kotas: 40 vnt.

      • Ø5,1-8,0 mm: 32 vnt.

      • Ø8,1-11,0 mm: 28 vnt.

      • Ø11,1-14,0 mm: 24 vnt.

      • Ø14,1-20,0 mm: 20 vnt.

  • 2 variantas: grandininio krautuvo žurnalas (su griebtuvu)

    • Talpa: 64 ruošiniai

    • Didžiausia apdirbama detalė: Ø32 mm × 200 mm; 2,5 kg

    • Funkcijos: - Įrenginys su grandikliniu kotu, kuris gali būti naudojamas su grandikliniu kotu: Chaotiškas skirtingų ruošinių įkrovimas; galimas automatinis spaustuvų keitimas

    • Laikymo įvorės: Ø6, 8, 10, 12, 14, 16, 20

• Išorinio grandininio krautuvo galimybė: padidina mašinos svorį iki maždaug 3 800 kg ir erdvę iki 3 000 mm × 1 875 mm

• Aušinimo skysčio filtravimo sistema (TRANSOR): Apie 700 Nl/min. 5 min. kas 6-9 val. kas 6-9 val.
