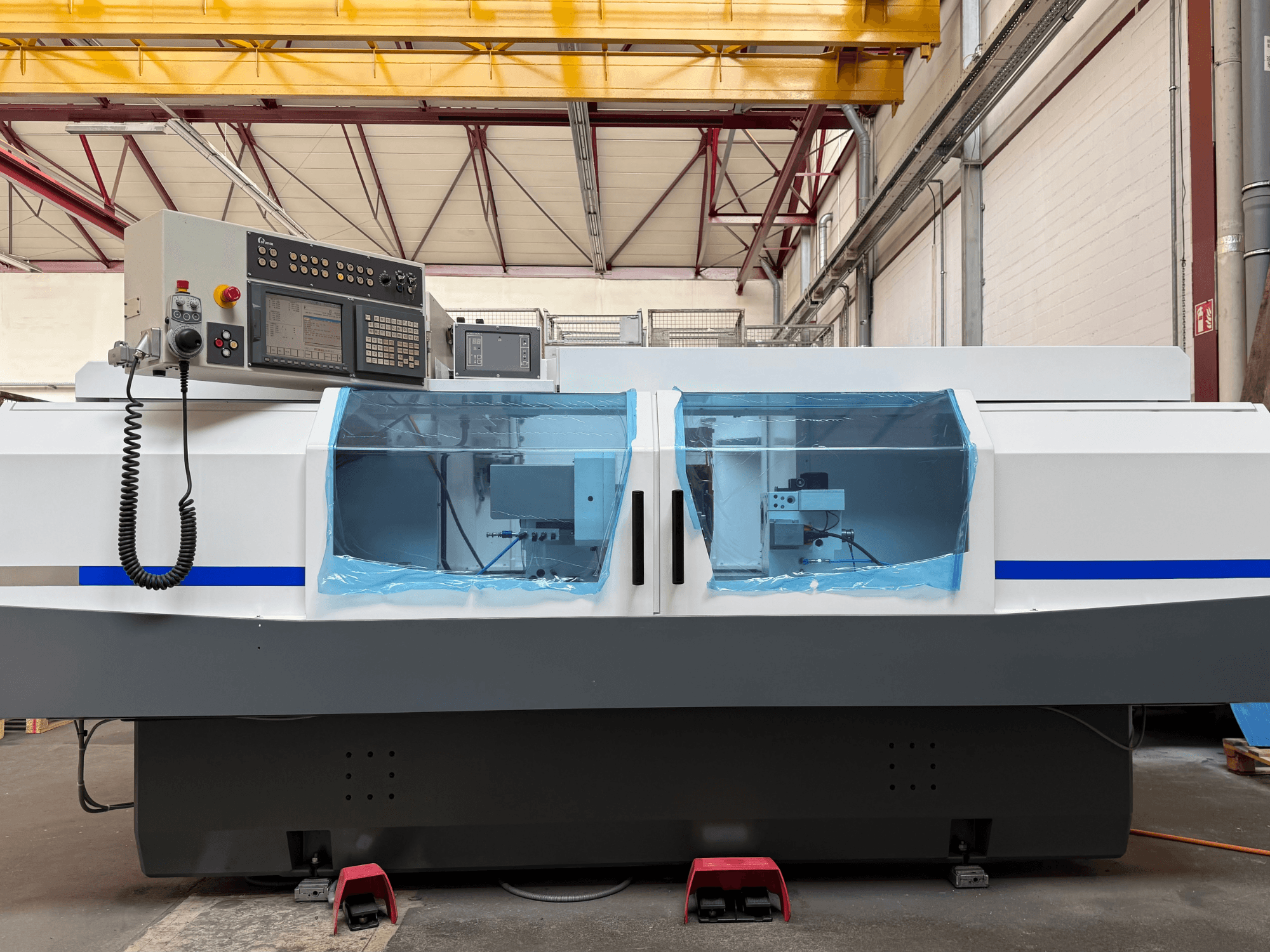

STUDER - S33 CNCCH-GRI-STU-2005-00001

- 2026 m. atliktas kapitalinis remontas

- Eksploatacijos laikas: 0 val. po kapitalinio remonto

- Ašies aukštis: 175 mm

- Ašies atstumas: 1000 mm

- Staklių pagrindas: mineralinis liejinys „Granitan S103“

- Eiga: 285 mm (X ašis) x 1150 mm (Z ašis)

- X ašies pavara: kintamosios srovės servovariklis ir rutulinis sraigtas, 0° kampas, padavimo greitis 0,001–5,000 mm/min

- Z ašies pavara: kintamosios srovės servovariklis ir rutulinis sraigtas, poslinkio greitis 0,001–10,000 mm/min

- Matavimo sistema: inkrementinė skalė X ir Z ašims, skiriamoji geba 0,0001 mm

- Šlifavimo galvutė: universali išoriniam ir vidiniam šlifavimui, Hirth dantukų kampas 1° (nuo -15° iki +195°)

- Variklinis velenas (2 pozicija): 7,5 kW, 1400–3200 aps/min, programuojamas pjovimo greitis maks. 50 m/s

- Išorinio šlifavimo apsauga: disko matmenys D. 500 × 63 mm F1 (80 mm F5) su automatine kontaktine apsauga

- Vidinio šlifavimo velenas (poz. 3): „Studer“ diržine pavara varomas vidinio šlifavimo velenas (180°) su dažnio keitikliu

- Šlifavimo galvutės korpusas: universalus, sumontuotas ant ritininių guolių, kūginis MK5, cilindrinis išorinis galas D. 70 mm, veleno skylė D. 28 mm, rankinis veleno fiksatorius

- Darbinės galvutės pavara: 1,8 kW kintamosios srovės servovariklis, sūkių diapazonas 1–1500 aps/min, žingsninis greitis 1–50 aps/min

- Apdirbamojo ruošinio svoris: maks. 80 kg tarp centrų

- Galinė galvutė: kūginis jungimas MK4, 35 mm eiga, strypo skersmuo 50 mm, hidraulinis strypo atitraukimas su stebėjimu, rankinis tikslus reguliavimas +/- 0,04 mm

- Pneumatiniai keltuvai: pneumatinis pakėlimas, palengvinantis darbo galvutės ir galinės galvutės perkelimą

- Valdymo sistema: „Fanuc 21i-TB“ su 10,4 colių spalvotu jutikliniu ekranu, integruotu PLC, 32 KB vartotojo atminties, 400 programų saugojimo vietų

- Maitinimas: 400 V ± 10 %, 50 Hz ± 1 Hz, 24 V nuolatinės srovės valdymo įtampa

- Papildoma įranga:

- „Dittel Sensitron 6“ kontaktinis jutiklis su magnetiniu davikliu (1 vnt.)

- „Movomatic C25 LP“ aktyvusis zondas

- 3 vnt. išlyginimo elementų

- Elektros spintos oro kondicionavimo įrenginys

- „Euchner“ rankinis valdymo pultas

- Pasukamas šlifavimo stendas vidiniam šlifavimui

- Galinės galvutės stovėjimo padėtis

- 3 vnt. „Studer“ diržine pavara varomų vidinio šlifavimo velenų (24 000 aps./min. / 40 000 aps./min. / 60 000 aps./min.)

- Pėdinis pedalas, skirtas C ašies perjungimui esant atidarytoms durims

- Pėdų pedalas, skirtas tvirtinimo įtaiso valdymui (galinė galvutė)

- Elektrinė sąsaja sukamajam apdirbimui (velenas – papildoma įranga)

- „Movomatic“ gamybos proceso matavimo valdymo sistema „ES 124“ (matavimo galvutė – pasirinktinai)

- 8 vnt. naudotų šlifavimo diskų flanšų išoriniam šlifavimui

- Įvairūs nauji MK4 centrai

- Įvairūs galandimo įrenginiai

- Papildomos galimybės: galimybė šlifuoti sriegius ir formas (programinę įrangą reikia užsakyti tiesiogiai iš „Fritz Studer AG“)
