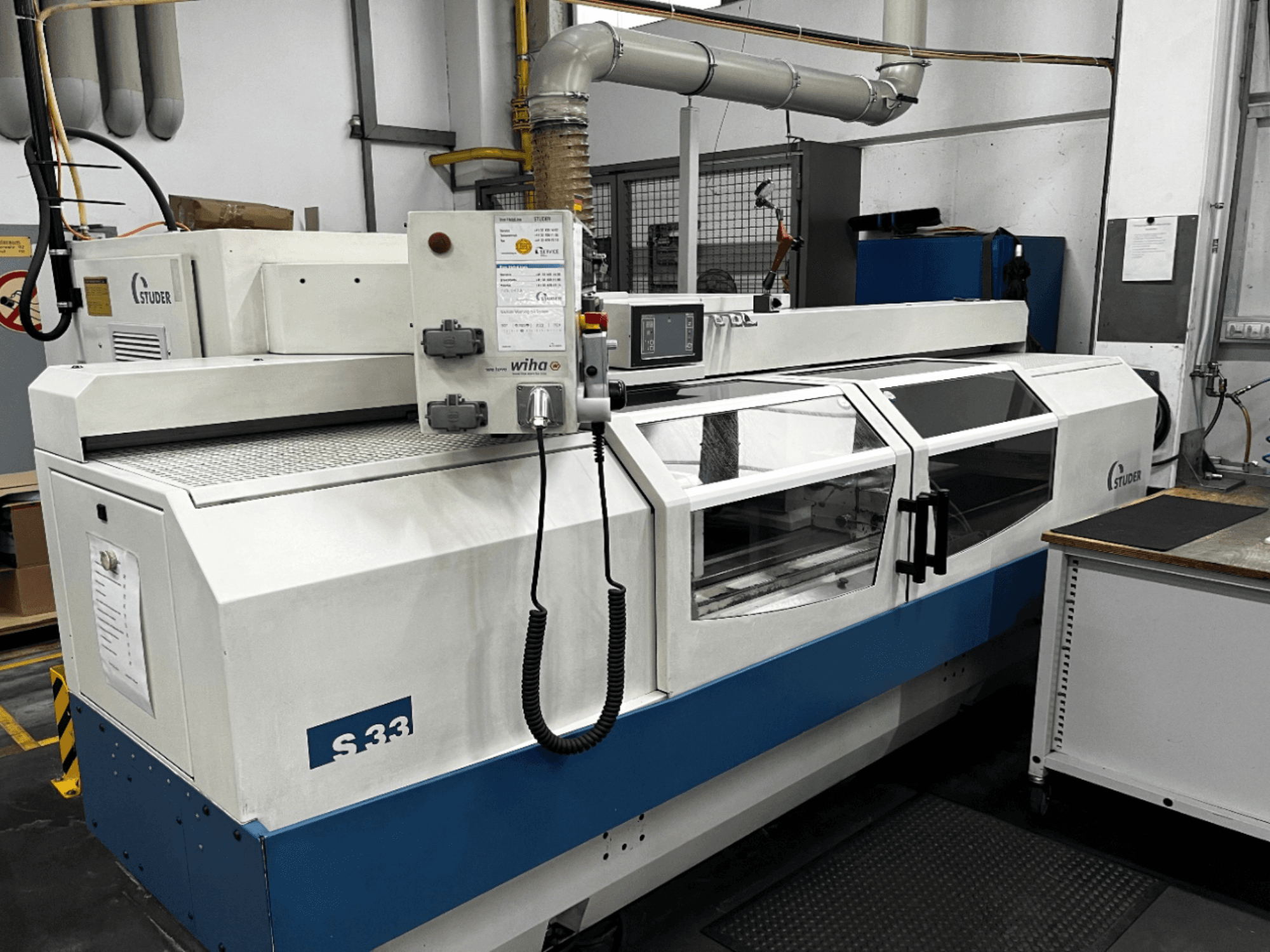

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Atstumas tarp centrų 1000 mm

• Centro aukštis 175 mm

• Maksimalus ruošinio ilgis 1000 mm

• Maksimalus ruošinio skersmuo 175 mm

• Maksimalus ruošinio svoris 120 kg

• Ruošinio svoris tarp centrų maks. 80 kg (1000 mm)

• Ruošinio svoris tarp centrų maks. 120 kg (650 mm)

• Pasukamas darbo stalas ±8,5° kampu

• Granito staklių lova S103

• X ašies eiga 285 mm

• Z ašies eiga 1000 mm

• Programuojamas pastūmos greitis 0,001-5000 mm/min.

• Tiesioginė matavimo sistema X ašies skiriamoji geba 0,0001 mm

• Tiesioginė matavimo sistema Z ašies skiriamoji geba 0,0001 mm

• Šlifavimo veleno galvutės pasukimo diapazonas 0°-30°

• Šlifavimo disko skersmuo maks. 500 mm

• Šlifavimo disko plotis 63 mm

• Šlifavimo disko skylė 203,2 mm

• Šlifavimo verpstės skersmuo 73 mm

• Šlifavimo veleno variklio galia 7,5 kW

• Suklio greitis 3200 aps/min.

• Darbo galvutės verpstės anga 30 mm

• Darbo galvutės pavaros galia 3 kW

• Apvalumo tikslumas ne mažesnis kaip 0,0004 mm

• Galinės staklės plunksnos skersmuo 50 mm

• Galinės staklės kūgis MK3

• Hidrauliniu būdu valdoma uodegos pynė

• Pneumatinis uodegos judesys

• Maitinimo šaltinis 400 V ±10 %

• Dažnis 50 Hz ±1 Hz

• Valdymo įtampa 24 V DC

• CNC valdymas Fanuc 21i-TB

• Programų atmintis 64 kB

• Programų talpa 125 programos

• Emulsijos aušinimo sistema

• Aušinimo skysčio siurblio našumas 40 l/min esant 3 barams

• Popierinio juostinio filtro talpa 375 litrai

• Filtravimo pluošto plotis 1000 mm

• Dulksnos ištraukimo našumas iki 1800 m³/h

• Mašinos matmenys 3,5 m x 3 m x 2,2 m

• Mašinos svoris 4000 kg

• Mašinos apšvietimas 24 V 36 W

• Panaudojimas 40 %

Papildoma įranga

Pasirinktinai už papildomą mokestį

• 9x flanšas

• 1x "Studer" stabili atrama su apsauginiu dangčiu

• Balansavimo įtaisas
