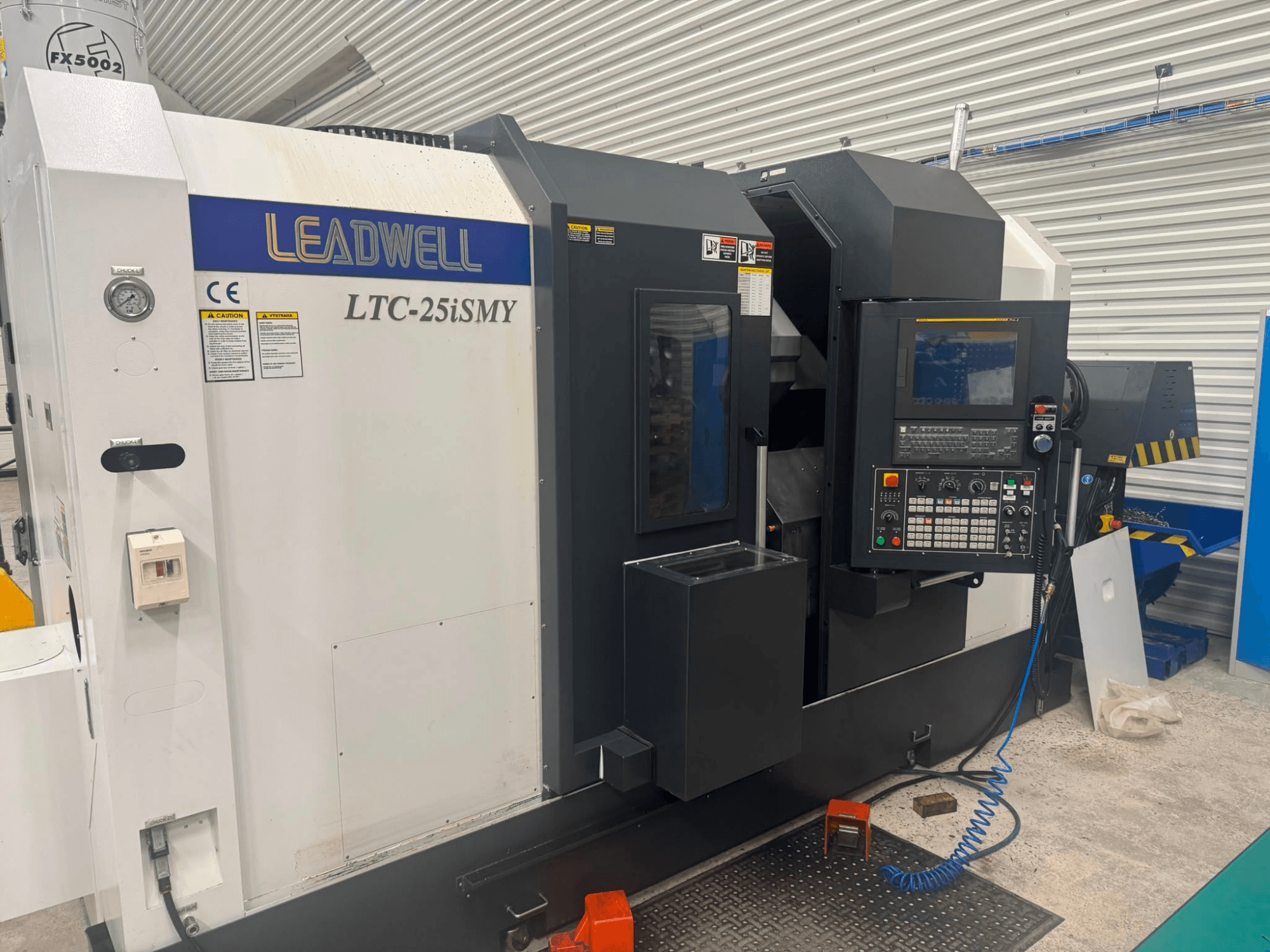

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Gamybiniai pajėgumai

  • Maks. tekinimo skersmuo virš stalo: 590 mm

  • Maks. tekinimo skersmuo virš skersinės atramos: 590 mm

  • Maks. sukimo skersmuo: 430 mm

  • Maks. tekinimo ilgis: 770 mm

  • Maks. strypo skersmuo: 78 mm

  • Maks. ruošinio svoris: 39 kg

• Ašys ir eiga

  • Z2 (priešsukio veleno) eiga: 780 mm

  • Min. C1 ašies pozicionavimo žingsnis (pagrindinis suklis): 0,001

  • Mažiausias C2 ašies pozicionavimo žingsnis (priešpriešinis suktuvas): 0,001

• Pagrindinis velenas

  • Spindelio griebtuvo dydis: 254 mm

  • Spindelio kūginis profilis: A2-8

  • Veleno skylės skersmuo: 89 mm

  • Velenų pavaros tipas: Fanuc A P30/6000i

• Priešpriešinis velenas

  • Maks. greitis: 4000 aps/min

  • Spindelio griebtuvo dydis: 210 mm

  • Kūgio forma: A2-6

  • Maks. strypo skersmuo: 66 mm

  • Galia: 15 kW

  • Velenų pavaros tipas: Fanuc A 12/7000i

• Revoliucinė galvutė / įrankiai (EWS įrankių galvutė)

  • Fiksavimo sistemos skersmuo: BMT65

  • Pozicijų skaičius: 12

  • Maks. išorinis įrankio dydis: 25 x 25 mm

  • Maks. vidinis įrankio tvirtinimo skersmuo (sriegimas): 40 mm

  • Gretimo įrankio keitimo trukmė: 0,8 s

  • Maks. įrankio keitimo laikas: 1,3 s

  • Maksimalus varomųjų įrankių greitis (ašinis): 4000 aps/min

  • Maks. varomųjų įrankių greitis (radialusis): 4000 aps/min

  • Sukamųjų įrankių pavaros galia: 4,5 kW

• Greitasis poslinkis

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (priešinis velenas): 20 000 mm/min

• Valdymas

  • „Fanuc 0iTF PLUS“ su 15 colių LCD ekranu, „Manual Guide i“, „Ethernet“

• Staklių maitinimo galia: 65 kVA

Papildoma įranga

• Spyruoklinis spaustuvas

• Hidraulinis griebtuvas 254/3 (10 colių), strypo maks. skersmuo 77 mm, 3500 aps/min

• „Renishaw“ HPMA įrankio jutiklis (motorizuota ranka)

• Aukšto slėgio aušinimo skystis 20 bar per įrankio galvutę

• Detalės nuvalymo tūta virš pagrindinio veleno

• Detalės nuvalymo tūta virš priešpriešinio veleno

• Kasetinis drožlių konvejeris su drožlių surinkimo talpykla

• Priešpriešinis velenas su griebtuvu 203/3

• Detalės išėmimo mentė su talpykla

• Paruošimas/sąsaja su strypų tiektuvu

• Signalinė lemputė (staklių būsenos indikatorius)

• Alyvos separatorius aušinimo emulsijai (nuo prarastos tepimo medžiagos)

• 3 vnt. ašiniai sukimosi agregatai BMT65

• 3 vnt. radialinio sukamojo agregato BMT65

• 4 vnt. dvipusis laikiklis išoriniam tekinimui BMT65

• 4 vnt. dvipusis laikiklis vidiniam tekinimui BMT65

• 1 vnt. vienpusis laikiklis vidiniam tekinimui

• „Filtermist“ ištraukimo įrenginys FX5002
