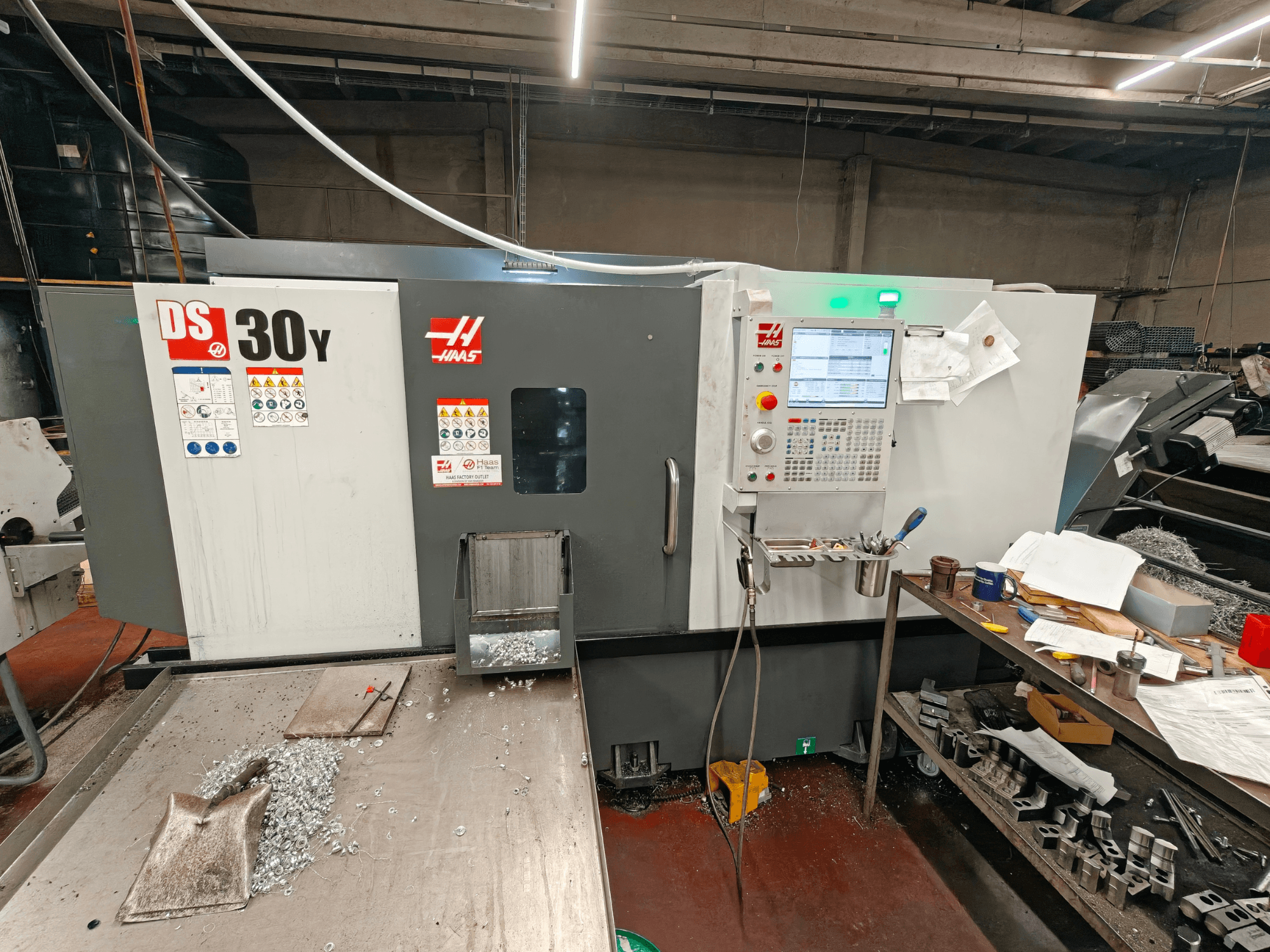

HAAS - DS30YBE-TUR-HAA-2023-00001

• Talpa (S.A.E. / metrinė sistema)

  • Spyruoklės dydis: 10,0 colių (254 mm)

  • Maksimalus ruošinio skersmuo: 21,0 coliai (533 mm)

  • Maksimalus pjovimo skersmuo (su BMT65 revolverine galvute): 13,75 colių (349 mm)

  • Maksimalus pjovimo ilgis (priklauso nuo ruošinio tvirtinimo): 32,5 coliai (826 mm)

  • Strypo skersmuo: 3,00 coliai (76 mm)

  • Atstumas tarp centrų: 32,5 coliai (826 mm)

• Pajudėjimo greičiai (S.A.E. / metriniai)

  • Greitasis judėjimas X ašyje: 472 ipm (12,0 m/min)

  • Greitasis judėjimas Y ašyje: 472 ipm (12,0 m/min)

  • Greitasis judėjimas Z ašyje: 945 ipm (24,0 m/min)

• Ašių varikliai (S.A.E. / metrinė sistema)

  • Maksimali trauka X ašyje: 4100 lbf (18 238 N)

  • Maksimali trauka Y ašyje: 2300 lbf (10 231 N)

  • Maksimali trauka Z ašyje: 5100 lbf (22 686 N)

• Pagrindinis suklis (S.A.E / metrinė sistema)

  • Velenėlio galas: A2-6

  • Pavaros sistema: tiesioginė pavara, diržinė pavara

  • Maksimalus sukimo momentas: 275,0 ft-lbf esant 500 aps/min (373,0 Nm esant 500 aps/min)

  • Traukimo vamzdžio skersmuo: ø 3,0 coliai (76 mm)

  • Velenėlio vidinis skersmuo: ø 3,50 in (88,9 mm)

• Pagrindinio veleno C ašis (S.A.E. / metrinė)

  • Maksimalus greitis: 60 aps/min

  • Maksimali galia: 5,0 hp (3,7 kW)

  • Padėties nustatymas (±): 0,01°

  • Stabdžių skersmuo: 13,9 colių (353 mm)

  • Stabdžių laikymo sukimo momentas: 250 pėdų-librų jėgos (339 Nm)

  • Valdymo tipas: interpoliacinis judesys ir pozicionavimas

• Antrinis suklis (S.A.E / metrinis)

  • Spindelio griebtuvo dydis: 8,3 colio (210 mm)

  • Velenėlio galas: A2-5

  • Pavaros sistema: tiesioginė, diržinė pavara

  • Maks. galia: 15,0 hp (11,2 kW)

  • Maksimalus greitis: 4000 aps/min

  • Maksimalus sukimo momentas: 100,0 pėdų-librų jėgos @ 870 aps/min (135,6 Nm @ 870 aps/min)

  • Velenėlio skylės skersmuo (neperėjimas): 0,81 colio (20,7 mm)

• Antrinė veleno C ašis (S.A.E. / metrinė)

  • Maksimali galia: 5,0 hp (3,7 kW)

  • Maksimalus greitis: 60 aps/min

  • Padėties nustatymas (±): 0,01°

  • Stabdžių skersmuo: 8,5 colio (216 mm)

  • Stabdžių laikymo sukimo momentas: 140 pėdų-librų jėgos (190 Nm)

  • Valdymo tipas: interpoliuotas judesys ir pozicionavimas

• Antrinio veleno pozicionavimas (M119) (S.A.E. / metrinė sistema)

  • Padėties nustatymas (±): 0,02°

  • Stabdžių skersmuo: 8,5 colio (216 mm)

  • Valdymo tipas: tik pozicionavimas

• Revoliucinis stovas (S.A.E / metrinė sistema)

  • Įrankių skaičius: 12 pozicijų

  • Išorinio skersmens ir vidinio skersmens įrankiai: bet koks derinys (priklauso nuo revolverinės galvutės)

  • Išgręžimo strypo galinis tarpas (nuo revolverinės galvutės galo): 4,00 coliai (102,0 mm)

• Pavaromi įrankiai (S.A.E / metrinė sistema)

  • Maksimalus greitis: 4000 aps/min

  • Pavaros santykis: 1:1

  • Įrankiai: BMT65

• Bendrieji duomenys (S.A.E / metrinė sistema)

  • Aušinimo skysčio talpa: 55 gal (208 L)

• Oro reikalavimai (S.A.E / metrinė sistema)

  • Reikalingas oro srautas: 4 scfm esant 100 psi (113 L/min esant 6,9 bar)

  • Prijungiamasis oro žarnelis: 3/8 colio

  • Sujungimas (oras): 3/8 colio

  • Minimalus oro slėgis: 80 psi (5,5 bar)

• Elektrinės specifikacijos (S.A.E / metrinės)

  • Pavaros sistema: tiesioginė, diržinė pavara

  • Velenų galia: 30,0 hp (22,4 kW)

  • Įėjimo kintamosios srovės įtampa (3 fazės) – žema: 220 VAC; srovė esant pilnai apkrovai (žema): 70 A

  • Įėjimo kintamosios srovės įtampa (3 fazės) – didelė*: 440 VAC; srovė esant pilnai apkrovai (didelė*): 35 A

• Matmenys – transportavimui (S.A.E / metrinė sistema)

  • Vidaus rinka: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

  • Eksporto paletė: 171 in x 90 in x 98 in (434 cm x 229 cm x 249 cm)

Papildoma įranga

• Strypų padavimo įrenginys
