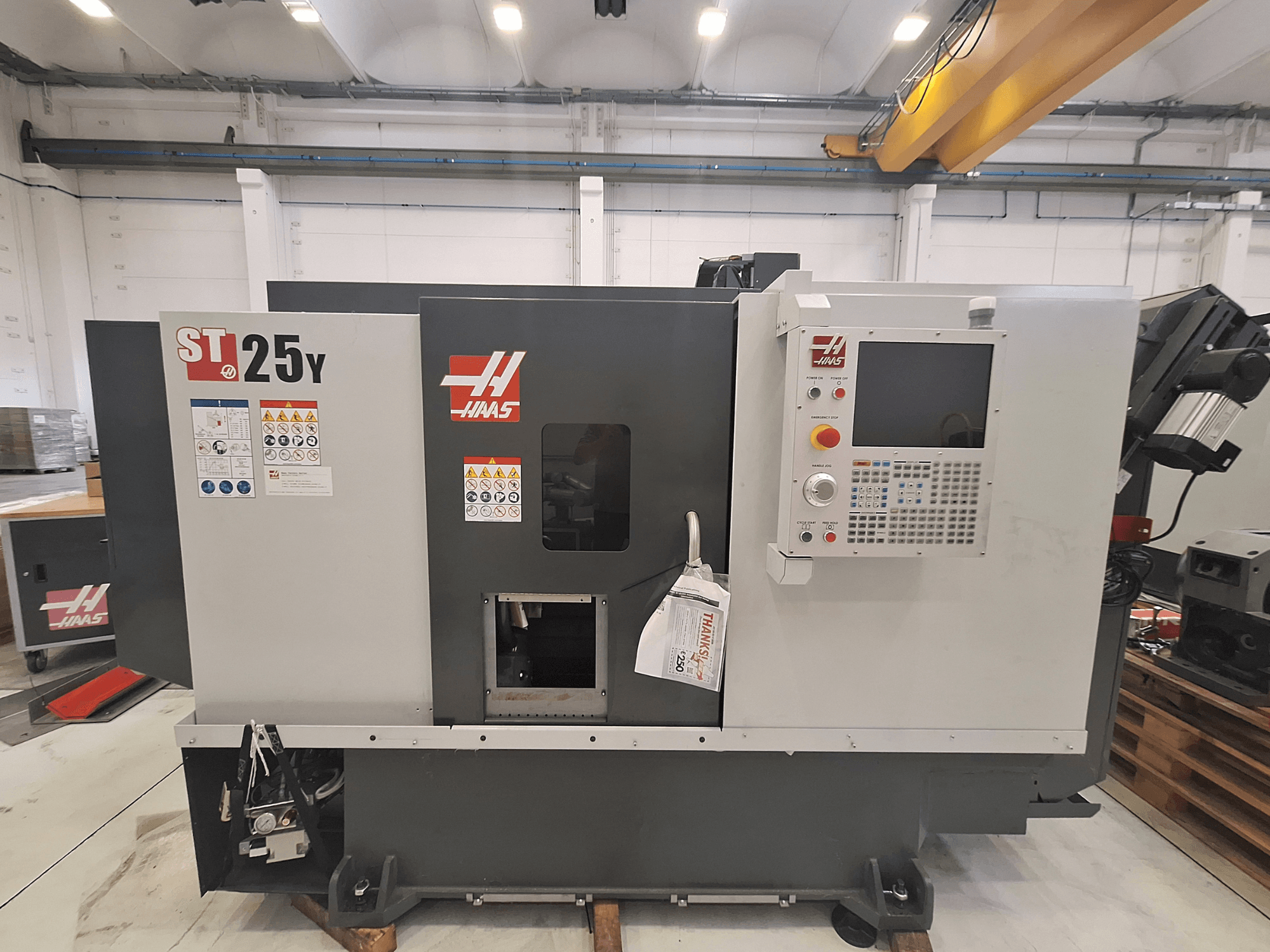

HAAS - ST-25YIT-TUR-HAA-2022-00002

Darbo valandos: 0 (parodų salės staklės)

Spyruoklės dydis: 10,0 colių / 254 mm

Maksimalus ruošinio skersmuo: 21,0 coliai / 533 mm

Maksimalus pjovimo skersmuo (su BMT65 revolverine galvute): 11,75 colių / 298 mm

Maksimalus pjovimo ilgis: 22,5 coliai / 572 mm

Strypo skersmuo: 3,00 coliai / 76 mm

Greitis (X / Y / Z): 472 ipm (12,0 m/min) / 472 ipm (12,0 m/min) / 945 ipm (24,0 m/min)

Maksimali trauka (X / Y / Z): 4100 lbf (18238 N) / 2300 lbf (10231 N) / 5100 lbf (22686 N)

Velenėlio galas: A2-6

Maksimalus veleno sukimo momentas: 300,0 ft-lbf esant 500 aps/min / 407,0 Nm esant 500 aps/min

Velenėlio skylės skersmuo: 3,50 colio / 88,9 mm

Pagrindinio veleno C ašies maksimali galia: 5,0 hp / 3,7 kW

Pagrindinio veleno C ašies maksimalus greitis: 60 aps/min

Pagrindinio veleno C ašies pozicionavimas: ± 0,01°

Pagrindinio suklio C ašies stabdžio skersmuo: 13,9 colio / 353 mm

Pagrindinio veleno C ašies stabdymo sukimo momentas: 250 pėdų-librų / 339 Nm

Pagalbinio veleno griebtuvo dydis: 5,3 coliai / 135 mm

Pagalbinio veleno galas: A2-5

Pagalbinio veleno maks. greitis: 6000 aps/min

Pagalbinio veleno maksimalus sinchroninis greitis su pagrindiniu velenu: 3400 aps/min

Pagalbinio veleno griebtuvo anga: Ø 1,30 colio x 1,37 colio gylio / Ø 33,0 mm x 34,8 mm gylio

Pagalbinio veleno traukos strypo skylė (neperėjanti): Ø 1,00 colio x 4,50 colio gylio / Ø 25,4 mm x 114,3 mm gylio

Pagalbinio suklio skylė (be griebtuvo ir traukos strypo): 1,50 colio / 38,1 mm

Integruoto pagalbinio veleno stabdymo sukimo momentas: 17 pėdų-librų jėgos / 23 N·m

Pagalbinio veleno orientacijos tikslumas: ± 0,02°

Pagalbinio veleno greitasis judėjimas (B ašis): 400 ipm / 10 m/min

Išorinio skersmens ir vidinio skersmens įrankiai: bet koks derinys

Išgręžimo strypo galinis tarpas: 4,00 coliai / 102,0 mm

Pavaromųjų įrankių maks. greitis: 4000 rpm

Pavaromųjų įrankių sąsaja: BMT65

Aušinimo skysčio talpa: 55 gal / 208 L

Oro reikalavimai: 4 scfm esant 100 psi / 113,0 L/min esant 6,9 bar

Įmontuota oro žarna ir jungtis: 3/8 colio

Minimalus oro slėgis: 80 psi / 5,5 bar

Pavaros sistema: tiesioginė greičio pavara, diržinė pavara

Elektros reikalavimai: Žemas 220 VAC esant 70 A / Aukštas 440 VAC esant 35 A (3 fazės)

Transporto matmenys (vidaus rinkoje): 142,0 coliai x 90,0 coliai x 92,0 coliai / 361 cm x 229 cm x 234 cm
