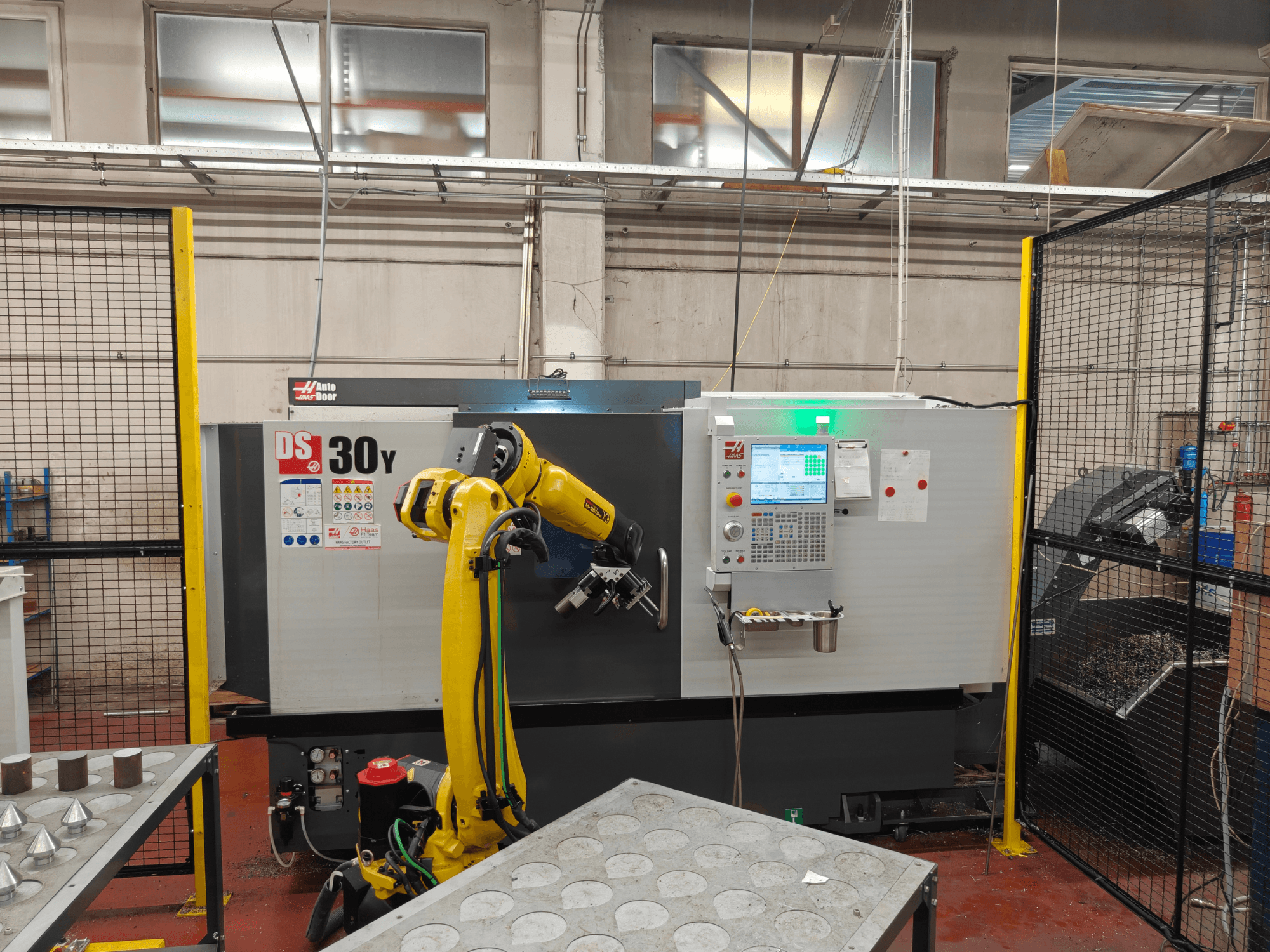

HAAS - DS30Y BE-TUR-HAA-2023-00002

Talpa:

• Pagrindinio griebtuvo dydis: 10,0 colių / 254 mm

• Maksimalus ruošinio skersmuo: 21,0 coliai / 533 mm

• Maksimalus pjovimo skersmuo (su BMT65 revolverine galvute): 13,75 colių / 349 mm

• Maksimalus pjovimo ilgis (priklauso nuo ruošinio tvirtinimo): 32,5 coliai / 826 mm

• Strypo skersmuo: 3,00 coliai / 76 mm

• Atstumas tarp centrų: 32,5 coliai / 826 mm

Pajudėjimo greičiai (greitasis):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Ašių varikliai (maks. trauka):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Pagrindinis velenas:

• Veleno galas: A2-6

• Pavaros sistema: Tiesioginė pavara, diržinė pavara

• Maksimalus sukimo momentas: 275 ft-lbf esant 500 aps/min / 373 Nm esant 500 aps/min

• Traukiamojo vamzdžio skersmuo: 3,0 in / 76 mm

• Veleno skylės skersmuo: 3,50 in / 88,9 mm

Pagrindinio veleno C ašis:

• Maksimalus greitis: 60 aps/min

• Maks. galia: 5,0 hp / 3,7 kW

• Padėties nustatymas (±): 0,01°

• Stabdžių skersmuo: 13,9 colių / 353 mm

• Stabdžių laikymo sukimo momentas: 250 pėdų-librų jėgos / 339 Nm

• Valdymo tipas: interpoliacinis judesys ir pozicionavimas

Antrinis suklis:

• Spindelio griebtuvo dydis: 8,3 colio / 210 mm

• Veleno galas: A2-5

• Pavaros sistema: tiesioginė greičio pavara, diržinė pavara

• Maksimali galia: 15,0 hp / 11,2 kW

• Maksimalus greitis: 4000 aps/min

• Maksimalus sukimo momentas: 100 pėdų-librų jėgos @ 870 apsisukimų per minutę / 135,6 Nm @ 870 apsisukimų per minutę

• Velenėlio skylės skersmuo (neperėjimas): 0,81 colio / 20,7 mm

Antrinio veleno C ašis:

• Maksimali galia: 5,0 hp / 3,7 kW

• Maksimalus greitis: 60 aps/min

• Padėties nustatymas (±): 0,01°

• Stabdžių skersmuo: 8,5 colio / 216 mm

• Stabdžių laikymo sukimo momentas: 140 pėdų-librų jėgos / 190 Nm

• Valdymo tipas: interpoliuotas judesys ir pozicionavimas

Antrinio veleno pozicionavimas (M119):

• Padėties nustatymas (±): 0,02°

• Stabdžių skersmuo: 8,5 colio / 216 mm

• Valdymo tipas: tik pozicionavimas

Revoliucinis stovas:

• Įrankių skaičius: 12 pozicijų

• Išorinio skersmens ir vidinio skersmens įrankiai: bet koks derinys (priklauso nuo revolverinės galvutės)

• Išgręžimo strypo galinis tarpas (nuo revolverinės galvutės galo): 4,00 coliai / 102,0 mm

Pavaromi įrankiai:

• Maksimalus greitis: 4000 aps/min

• Pavaros santykis: 1:1

• Įrankiai: BMT65

Bendrieji duomenys:

• Aušinimo skysčio talpa: 55 gal / 208 L

Oro reikalavimai:

• Reikalingas oro srautas: 4 scfm esant 100 psi / 113 L/min esant 6,9 bar

• Prijungiamasis oro žarnelis: 3/8 colio

• Sujungimas (oras): 3/8 colio

• Minimalus oro slėgis: 80 psi / 5,5 bar

Elektrinės charakteristikos:

• Veleno sukimosi greitis: 4500 aps/min

• Pavaros sistema: tiesioginė, diržinė pavara

• Veleno galia: 30,0 hp / 22,4 kW

• Įėjimo kintamosios srovės įtampa (3 fazės) – maža: 220 VAC; srovė esant pilnai apkrovai: 70 A

• Įėjimo kintamosios srovės įtampa (3 fazės) – aukšta: 440 VAC; srovė esant pilnai apkrovai: 35 A

Matmenys – transportavimui:

• Vidaus rinka: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Eksporto paletė: 171 coliai x 90 colių x 98 coliai / 434 cm x 229 cm x 249 cm
