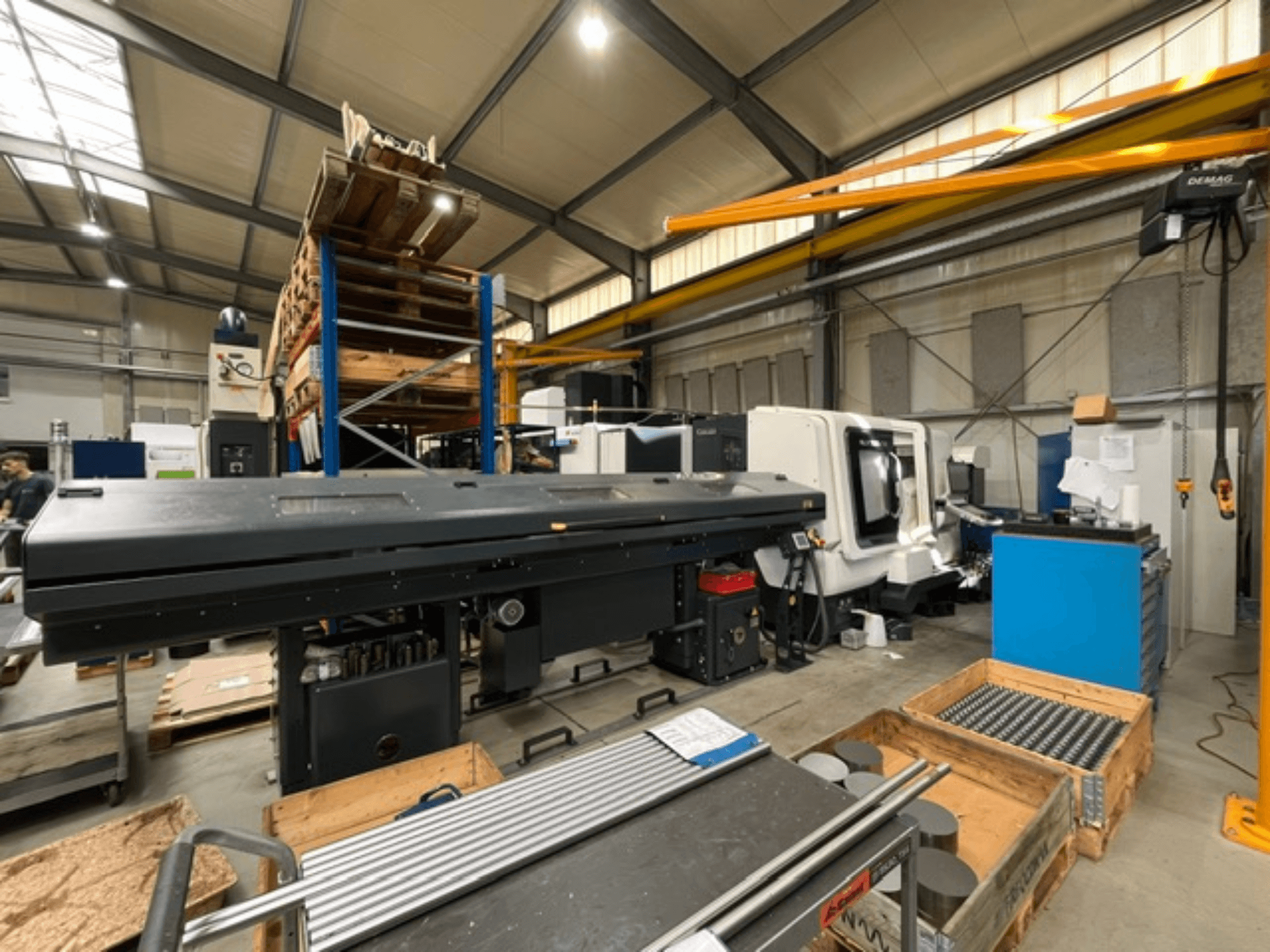

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Valdymo blokas: „MITSUBISHI M730UM“ su „CELOS“ (MAPPS V) sistema, sumontuotas ant 21,5 colio „Multi-Touchscreen ERGOline Touch“ ekrano

- Tekinimo ilgis: 700 mm

- Pagrindinis suklis (1-asis suklis): 18,5/18,5/15 kW (25 % ED/50 % ED/nuolatinis), 4 000 aps/min, JIS A2-8 suklio galvutė, Ø91 mm suklio skylė

- Pagrindinio veleno griebtuvas: 10 colių hidraulinis 3-žandų griebtuvas (Kitagawa BR10A821, Ø254 mm) su tuščiaviduriu fiksavimo cilindru (Ø80 mm strypo praėjimas)

- Priešpriešinė veleno galvutė (2-asis velenas): 11/7,5 kW (25 % ED/nuolatinis), 6 000 aps/min, JIS A2-5 veleno galvutė, Ø43 mm veleno skylė

- Priešinio veleno griebtuvas: 6 colių hidraulinis 3-žandų griebtuvas (Kitagawa BR06A521E, Ø170 mm) su pilnu fiksavimo cilindru

- Revolverinė galvutė: 12 pozicijų BMT60 su varomaisiais įrankiais, besisukančiais 10 000 aps/min (5,5/5,5/3,7 kW galia, 40/30/14 Nm sukimo momentas)

- Y ašies eiga: ±50 mm (greitasis poslinkis 10 m/min)

- X ašies tiesioginė matavimo sistema: magnetinė linijinė matavimo skalė (0,01 µm skiriamoji geba)

- Įrankių nustatymo įrenginys: rankinis svyruojančio tipo įrankių nustatymo įrenginys 1-ajam suktuvui ir nuimamas įrankių nustatymo įrenginys 2-ajam suktuvui

- Automatizavimas ir detalių tvarkymas: integruotas detalių surinkėjas pagrindiniam/priešiniam suklui (iki Ø80 mm x 200 mm, maks. 3 kg), ruošinio iškrovimo konvejerio juosta, pneumatinis ruošinio išstūmėjas (2-asis suklas)

- Strypų tiektuvas ir sąsaja: strypų tiektuvo sąsaja (suderinama su įvairių gamintojų įranga) su „Top Automazioni X-Files 380M“ 3 m strypų tiektuvu (maks. strypo skersmuo 80 mm)

- Aušinimo skysčio ir filtravimo sistema: Šarnyrinis juostinis drožlių konvejeris (išmetimas į dešinę pusę), 0,8 MPa aukšto slėgio aušinimo skysčio siurblys, „INTERLIT“ siurblių blokas su 15 bar aukšto slėgio siurbliu ir dvigubu kasetiniu filtru, aušinimo skysčio purkštuvas

- Pagalbinė įranga ir sąsajos: alyvos garų surinkėjo sąsaja (Ø150 mm jungtis), trifazis autotransformatorius (45 kVA, 400 V/200 V, 50 Hz), dvigubas pėdinis jungiklis griebtuvo valdymui

- Staklių darbo valandos (pagal HMI rodmenis):

- Staklių įjungimo laikas: 8 120 valandų

- 1-osios galvutės programos vykdymo laikas: 3 751 valanda

- 1-osios galvutės bendras pjovimo laikas: 1 904 valandos
