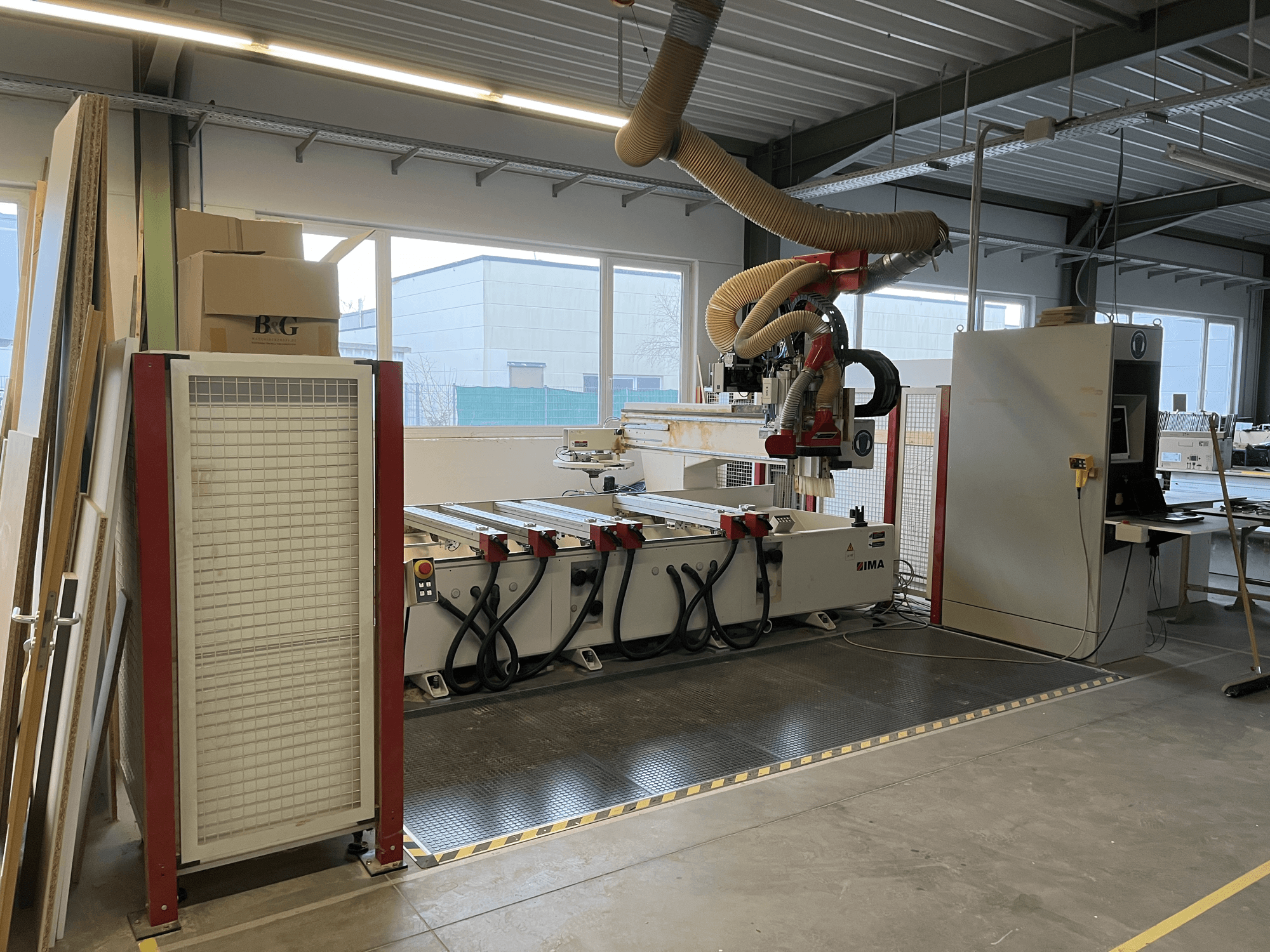

Šis 4 ašių IMA BIMA 410 CNC medienos apdirbimo centras pagamintas 2000 m. Jo darbinis plotas yra 3000 mm X ir 1200 mm Y kryptimis, o didžiausias prispaudimo aukštis - 100 mm. Staklėse sumontuota automatinė centrinio tepimo sistema ir kintamosios srovės servo varikliai, užtikrinantys tikslų darbą. Jei ieškote aukštos kokybės medienos apdirbimo galimybių, apsvarstykite mūsų parduodamas IMA BIMA 410 stakles. Susisiekite su mumis dėl išsamesnės informacijos.
Apžvalga
- prekės ženklas: IMA
- metai: 2000
- MODELIS: BIMA 410
- naudojimo tipas: CNC medžio apdirbimas
- vietovė: Vokietija
- mašinos tipas: CNC medienos apdirbimo centras
Techninė informacija - IMA BIMA 410
Judėjimas
- Ašių skaičius: 4
- X ašies eiga: 3000 mm
- Y ašies eiga: 1200 mm
Papildoma informacija
Darbo plotas X: 3000 mm
Darbinis plotas Y: 1200 mm
Maksimalus prispaudimo aukštis Z1: 100 mm
Didžiausias ruošinio storis Z2: priklausomai nuo įrangos ir (arba) paskirties.
Stalo aukštis: apie 1000 mm
Švytuoklės veikimas X: 2 × 1400 mm
Laisvos erdvės centras X: 200 mm
Alternatyvus švytuoklės veikimo variantas X: 2 × 900 mm
Laisvos vietos centras X: 1200 mm
Mašinos svoris: apie 6000 kg
Kreipiančioji sistema: tikslios linijinės kreipiančiosios, grūdintos maždaug 62 HRC.
Centrinis tepimas: automatinis visoms pagrindinėms ašims ir rutuliniam sraigtui
Pavaros sistema: Sistema: kintamosios srovės servo varikliai su enkoderiu
X/Y pavara: krumpliaratinė
Z pavara: rutulinis sraigtas
Pastūmos greitis: 40 m/min.
Greita X/Y eiga: 80 m/min
Greitasis judėjimas Z: 25 m/min
Pagreitis: 3 m/s²
Ištraukimo jungtis pagrindinis suklys: 300 mm
Ištraukimo jungtis gręžimo velenams: 120 mm
Oro judėjimo greitis: apie 28 m/s
Oro kiekis: apie 7080 m³/h
Vakuuminio siurblio našumas: 100 m³/h
Suslėgtojo oro jungtis: 1/2"
Oro slėgis: 6 bar
Valdymo įtampa: 24 V DC
Prijungta apkrova: apie 24 kVA
Maitinimo šaltinis: 3/N/PE 400/230 V 50 Hz
Dažnio keitiklis: 0-480 Hz
Aplinkos temperatūra: Temperatūra: nuo +15 iki +35 °C
Valdymo sistema: IMATRONIC NT 231
Interpoliacija: linijinė visose ašyse, apskritiminė 2,5D
Skiriamoji geba: 0,001 mm
Spindle: HSK F63
Įrankių prispaudimo jėga: 11000 N
Maksimalus įrankio svoris: 6 kg
Greičio diapazonas: 1,5 min: 1500-18000 aps/min.
Suklio galia: 7,5 kW
Aušinimas: aušinamas vandeniu
CNC ašys: 1: Skaitmeninis valdymas: 360° kampu besisukanti
Įrankių dėtuvės tipas: plokštelių keitiklis
Įrankių padėtys: 18
Maksimalus įrankio ilgis: 150 mm
Maksimalus įrankio skersmuo: 100 mm (150 mm su laisvomis papildomomis pozicijomis)
Didžiausia apkrova: 60 kg
Pjovimo įrenginio variklis: Maitinimo galia: 1,5 kW
Pjovimo greitis: 5600 aps/min.
Pjūklo skersmuo: maks. 150 mm
Gręžimo įrenginys: Dirbinys: 14 verpstukų
Suklio eiga: Sraigtas: 70 mm
Pavara: 2,2 kW
Greitis: 3150 aps/min.
Didžiausias gręžimo skersmuo: 20 mm
Adapterių galvutės verpstės: 4
Didžiausias greitis: maks: 6000 aps./min.
Gręžimo skersmuo maks: 12 mm.
Stalo įranga:
Įranga: 6 reguliuojamos atramos
12 siurbtukų: 114 × 159 × 100 mm
6 siurbtukai 125 × 75 × 100 mm
Vakuuminė sistema: 2 grandinių prispaudimo sistema
Elektros spintos dydis: 2000 × 1800 × 600 mm
DEFEKTAS: pagrindinis velenas nebeatleidžia keičiamos gręžimo galvutės
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
