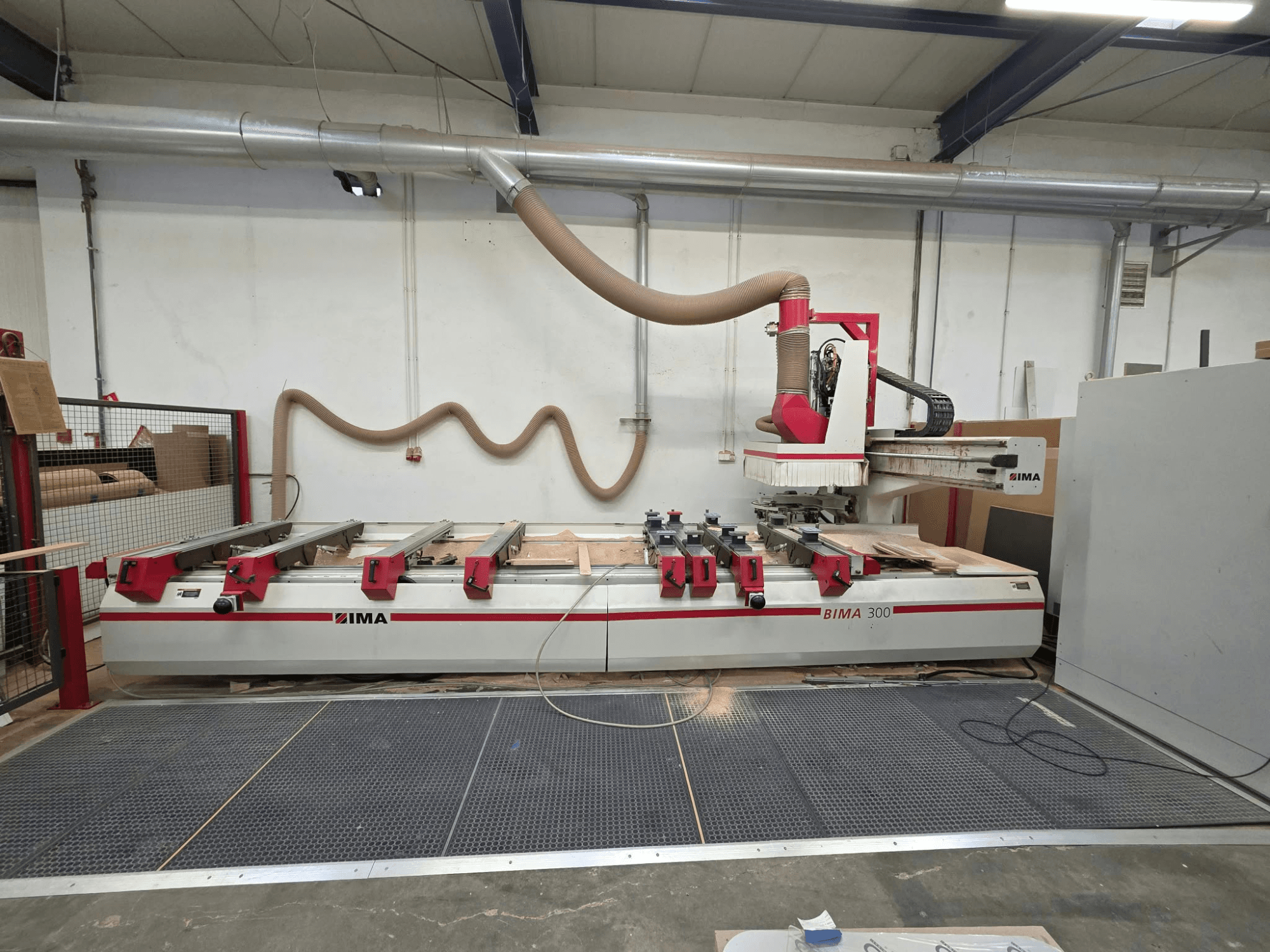

IMA - BIMA 300PL-CNC-IMA-2005-00002

Darbinis plotas

• X ašies apdirbimo diapazonas: 4300 mm (4600 mm pagal instrukciją; reikia patvirtinti)

• Y ašies apdirbimo diapazonas su pagrindiniu suklio ir Ø20 mm įrankiu: 1400 mm

• Y ašies apdirbimo diapazonas su gręžimo agregatu (visi vertikalūs sukliai): 1100 mm

• Maksimalus ruošinio aukštis virš vakuuminio siurblio paviršiaus: 125 mm

• Maksimalus ruošinio storis: priklauso nuo įrangos ir taikymo

• Darbinis aukštis: apytikriai 950 mm

• Dviejų zonų darbo plotas be švytuoklinio apdirbimo: 2 × 2050 mm; centrinis tarpas: 200 mm

• Dviejų zonų darbo plotas su švytuokliniu apdirbimu: 2 × 1750 mm; centrinis tarpas: 800 mm

Pagrindinis suklis

• Įrankio sąsaja: HSK-F63

• Kūgio skersmuo: 38 mm

• Automatinis įrankio fiksavimas (fiksavimo jėga: 11 000 N; atlaisvinimo jėga: 20 400 N)

• Maksimalus įrankio svoris: 6 kg

• Sukimosi kryptis: programuojama pagal laikrodžio rodyklę (CW) / prieš laikrodžio rodyklę (CCW)

• Pavaros sistema: trifazis variklis su dažnio keitikliu

• Tepimas: pagamintas su tepaline

• Aušinimas: aušinamas oru

• Integruota CNC valdoma sukamoji ašis agregato padėties nustatymui 360° kampu, su sukimo momento palaikymu ir pneumatiniu jungimu

Ašių greičiai

• Greitasis poslinkis X/Y: 60 m/min

• Greitasis poslinkis Z: 30 m/min

Vakuumas, ištraukimas ir suslėgtas oras

• Reikalingas suspausto oro slėgis: 7 bar

• Ištraukimo jungties skersmuo: 250 mm

• Reikalingas ištraukimo oro greitis: 28 m/s

• Reikalingas ištraukiamo oro srautas: 4 950 m³/h

• Vakuuminio siurblio našumas: 90 m³/h

Papildoma įranga

• 90° kampinis gręžimo agregatas

• 3 HSK įrankių laikikliai
