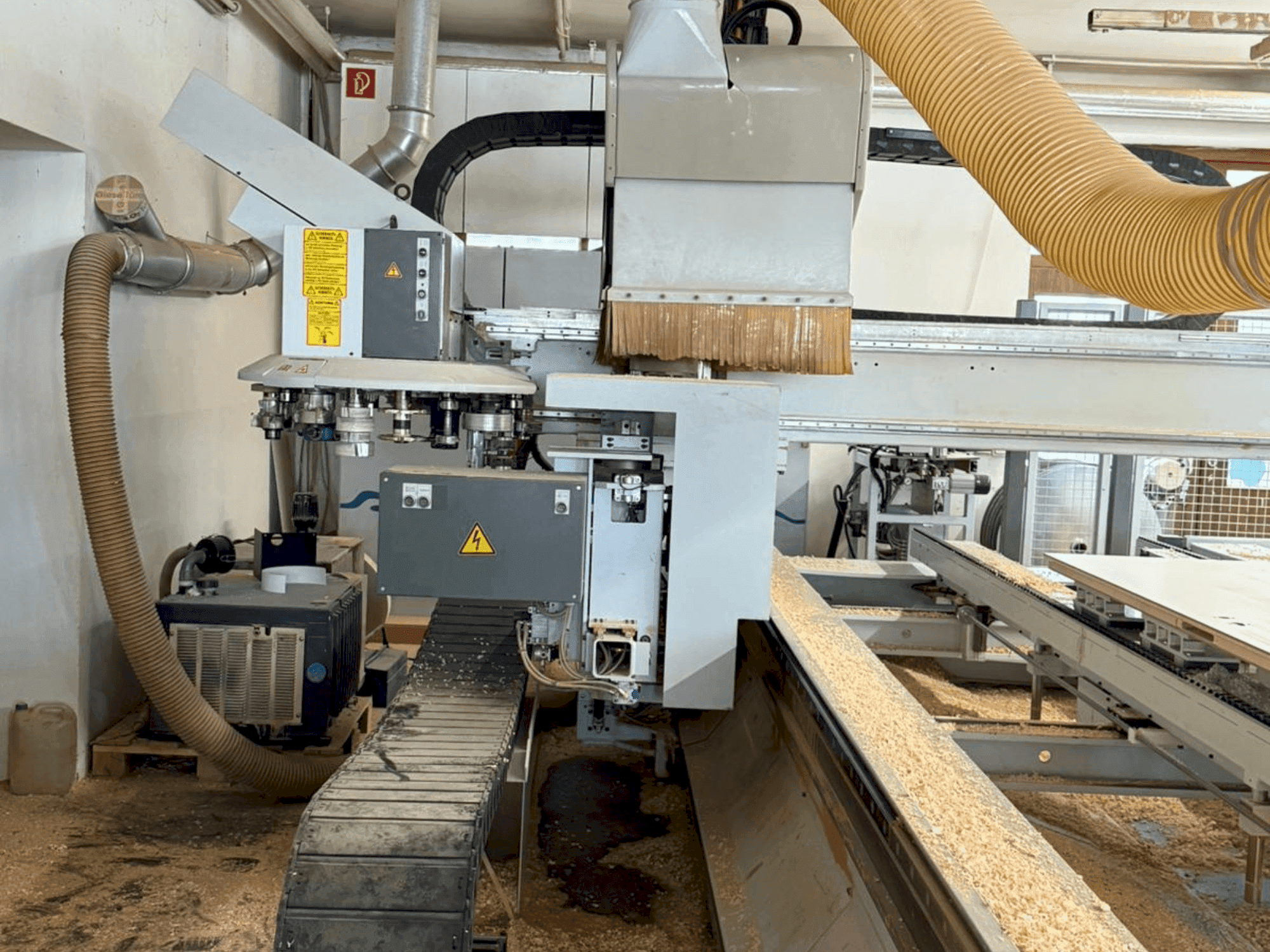

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Valdymas/programinė įranga: Homatic CNC valdymas; WOODWOP CNC programavimo sistema; Postprocessor

• Ruošinių talpa:

  • Ilgis 800-3000 mm; plotis 350-1400 mm; storis maks. 70 mm su briaunomis / 80 mm frezavimo

  • Frezos plotis min. 120 mm; Svoris maks. 150 kg

• Stalas / prispaudimas:

  • Ištisinis stalas (D-stalas)

  • Išilginė konsolė 1 fiksuota; išilginė konsolė 2 rankinis Y pločio reguliavimas

  • 8 vakuuminiai spaustuvai 125 x 50 x 100 mm

  • Darbo aukštis apatinis ruošinio kraštas 950 mm

  • Vakuuminių spaustuvų perkėlimo įrenginys ant įrenginio laikiklio su pneumatine prailginimo konsole (ne daugiau kaip 4 spaustuvai vienai išilginei konsolei)

• Plotis reguliuojamas (išilginė konsolė / stalas): Servo pavara, kiekvienai išilginei konsolei

• Viršutinio sluoksnio iškyšos stabdymo varžtas: Kėlimo / sukimo įtaisas, maks. 20 mm viršutinio sluoksnio, eiga 110 mm, individualiai pasirenkamas, stebima galinė padėtis (rankiniam durų uždėjimui)

• Pagrindinis velenas:

  • (VFD 15 kW), visa vardinė galia nuo 12 000 aps/min.

  • Įrankių skersmuo maks. 180 mm (frezavimas) / 200 mm (šlifavimas); visų įrankių ir (arba) agregatų ištraukimas iš patalpos

• Agregato sąsaja / C ašis:

  • Pneumatinė ir sukamoji pavaros sąsaja

  • C ašis su sukimo momento pavara ir 3 taškų atrama

• Įrankių keitimo įrenginys:

  • 18 padėčių diskų keitiklis HSK F63; įrankio svoris 6 kg; įrankio ilgis maks. 200 mm

  • Konfigūracijos: 18 x Ø maks. 130 mm; arba 9 x Ø maks. 180 mm + 9 x Ø maks. 70 mm; šlifavimo įrankiai Ø maks. 200 mm.

  • Keitiklis su važiuojančiu paėmimo įtaisu (kairėje pusėje)

• Vienetai / agregatai (įrankių keitikliui, jei nenurodyta):

  • Gręžimo / frezavimo įrenginys, 4 velenai: ER25 iki Ø16 mm kotas, išsikišimas maks. 50 mm, greitis maks. 13500 aps/min, neribotas pasukimas per C ašį.

  • Užrakto korpuso frezavimo įrenginys, 2 velenai D=16/20: sukasi priešpriešiais, 12000 aps/min, integruotas išmušimas, neribotas pasukimas per C ašį.

  • Pasukamas pjūklo / gręžimo įrenginys: rankinis 0-90°, flanšas Ø30 mm, TK Ø52 mm, paruoštas skersinio pjovimo pjūklui Ø max. 180 mm, gręžimo griebtuvas su Weldon D=10 mm, greitis maks. 9000 aps/min, C ašies pasukimas

  • Frezos laikiklis D=30 su drožlių kreipiančiąja: kotelio ilgis 45/80 mm, drožlių kreipiančioji plokštelė valdoma per C ašį, keitiklio erdvė Ø 140 mm

  • Frezavimo įrenginys: vienu metu iš viršaus / apačios, briaunos spindulys maks. R12 mm, min. išorinis spindulys ~R5 mm / vidinis spindulys ~R30 mm 90° kampu, skenavimas iš viršaus / apačios / šono, neribotas C ašies pasukimas, greitis maks. 12000 aps/min, ruošinio storis maks. 50 mm, min. iškyša ~35 mm, su siaurais jutikliniais batais

  • WPL peilio galvutė: išbėgimo kampas 5°, Ø 70 mm

• Klijavimo ir (arba) kraštų apklijavimo įranga:

  • Klijavimo agregatų pavaros velenas/V: montuojamas dešinėje strėlės pusėje; kryžminis šliaužiklis su Y antirevoliucijos ir Z prailginimo eiga; antirevoliucijos velenas su C ašimi ir elektrine/elektronine sąsaja; speciali Z ašis

  • Klijavimo įrenginys 4 kraštinės, 90 mm (pagrindiniam velenui): tiesios briaunos su tiesioginiu klijų užtepimu; 1 pirminio spaudimo velenėlis + 1 pneumatinis papildomo spaudimo velenėlis (programuojamas); vidinis spindulys min. R40 90° kampu; briaunos aukštis maks. 90 mm; faneros storis 0,4-1 mm; sulankstymo slėgio zona ant pagrindinio veleno su karšto lydalo reaktyvacija

  • Kraštų prilaikymo įtaisas, reguliuojamas rankiniu būdu

• Žurnalas / paėmimas:

  • (pvz., varikliu varomas sukamasis apdirbimo velenas)

• Ryšiai: Ethernet tinklo jungtis

Papildoma įranga

• Medienos drožlių transporterio juosta: Integruotas drožlių ir (arba) atraižų šalinimas drožlių juosta po išilginiais skersiniais.

• Vakuuminis siurblys: 100/140 m³/h

• Išorinė pirminio smulkinimo stotis su 3 pakopų ritiniu, automatinė:

  • Valcų pasukimo stalas operatoriaus pusėje; valcų Ø 800 mm

  • Kraštų ilgis min. 350 mm; krašto aukštis maks. 90 mm

  • Likutinio krašto ilgio kontrolė su 2400 mm tiekimo stabdžiu
