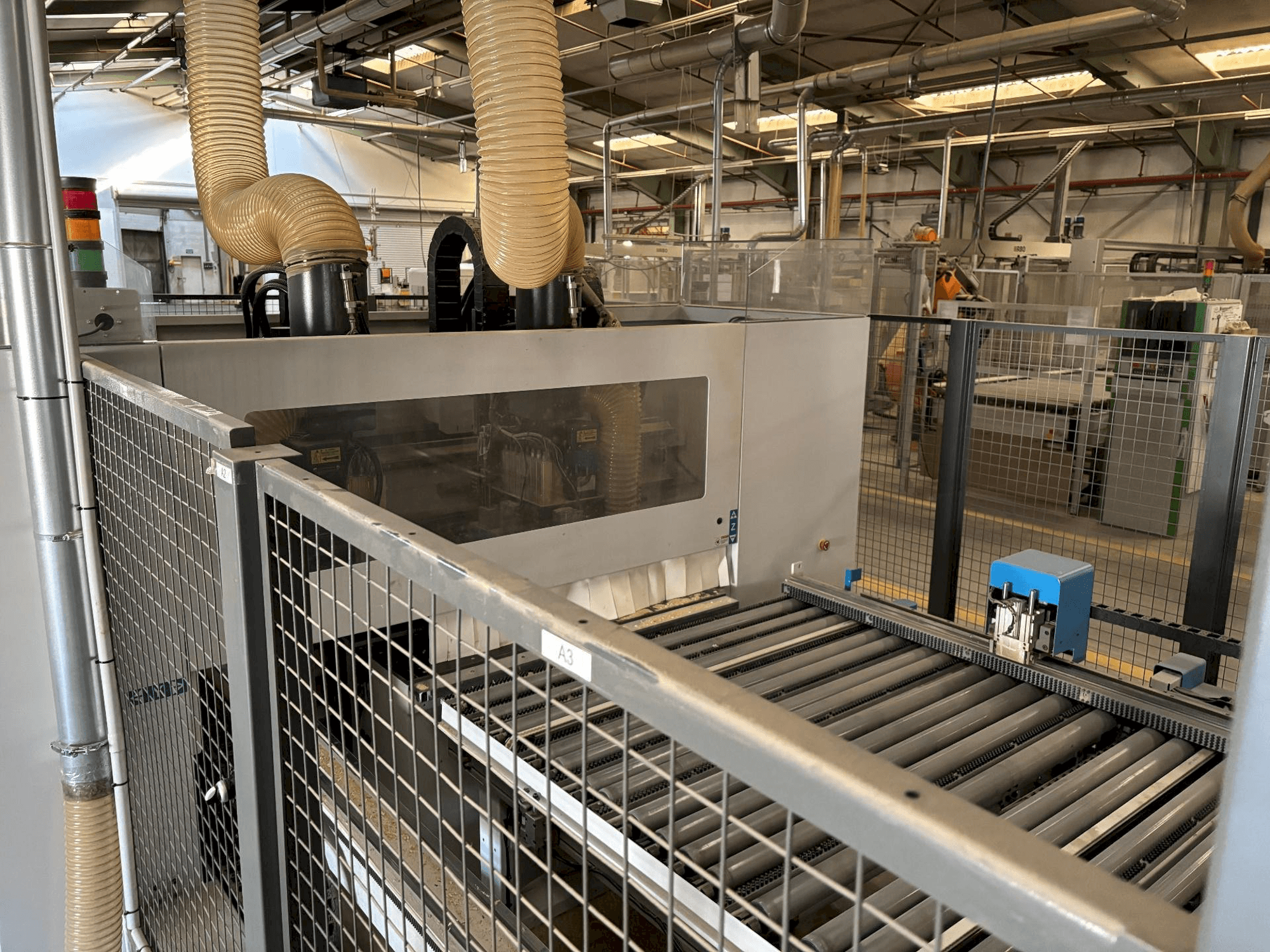

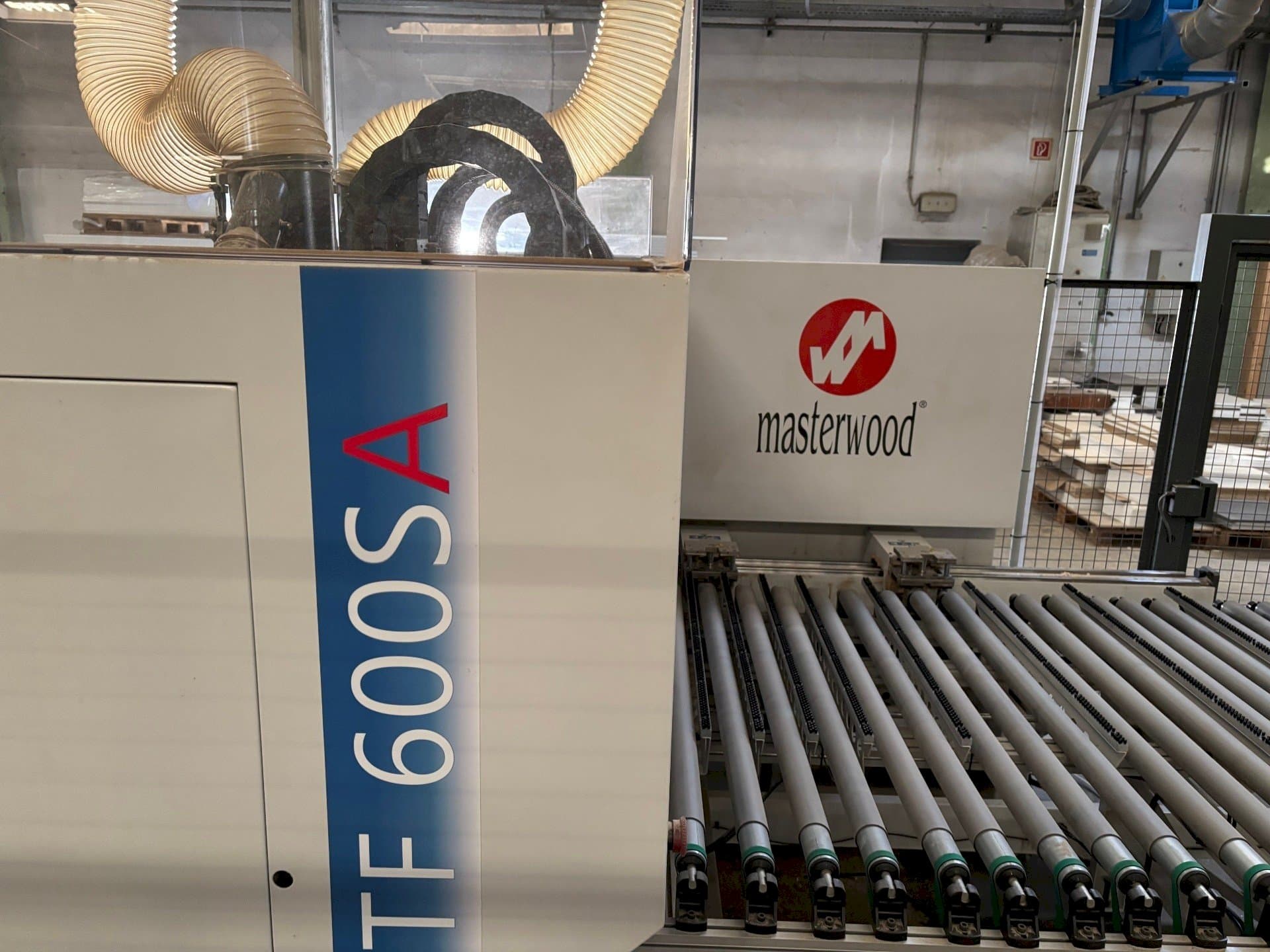

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

naudotas apdirbimo centras gamintojas: Masterwood Modelis: MasterDrill TF 600 SA Metai: 2020 Naudojant apdirbimo centrą TF 600 SA, įvairių dydžių plokštes galima apdirbti paeiliui iš visų 6 pusių be pertraukos. Apdorojamos detalės perkeliamos išilgai X ašies naudojant du nepriklausomus griebtuvus. Griebtuvai valdomi NC ir taip pat tarnauja kaip atskaitos taškas, skirtas detalių išlyginimui. Be to, jie yra įrengti įtaisu, automatiškai matuojančiu detalės storį. Maks. griebtuvų padavimo greitis: 130 m/min. Mažiausi ir didžiausi ruošinio matmenys: - Ruošinio storis: 8–60 mm - Ruošinio ilgis: 400–2500 mm - Ruošinio plotis: 400–950 mm Gręžimo galvutės: - Gręžimo galvutės pagamintos iš vieno aliuminio lydinio liejinio. Dvi gręžimo galvutės apdirba ruošinį iš viršaus, viena – iš apačios. Toks gręžimo galvučių išdėstymas daro TF 600 SA universalią staklę su didele gręžimo dinamika. Viršutinės gręžimo galvutės: - Vertikalūs grąžtai X kryptimi: 7+7 - Vertikalūs grąžtai Y kryptimi: 5+5 - Horizontalūs grąžtai X kryptimi: 2x2 + 2+2 - Horizontalūs grąžtai Y kryptimi: 2+2 Apatinė gręžimo galvutė: - Vertikalūs grąžtai: 3x3 Grąžtavimo pjūklas: - Viršutinėje gręžimo galvutėje, netoli atramos, sumontuotas griovelių pjovimo pjūklas leidžia pjauti griovelius X kryptimi (maksimalus pjūklo skersmuo = 125 mm). Grioveliai gali būti pjaunami nuo mažiausiai 55 mm iki daugiausiai 850 mm. Frezavimo velenas 2x3,5 kW: Techniniai duomenys: - Maksimali galia: 3,5 kW - Maksimalus greitis: 18 000 aps/min - Sukimasis į dešinę ir į kairę - Valdymas per keitiklį - ER 25 įrankio laikiklis - Aušinimas oru Aggregatų padėties nustatymo tikslumas yra +/- 1/10 mm Automatinis ruošinio iškrovimas: Motorizuota konvejerio juosta su jutiklio valdymu. CNC ir programinė įranga: - Staklių darbo stalas visiškai valdomas NC ir užtikrina nepertraukiamą plokščių tvirtinimą visose darbo padėtyse. Visi judesiai atliekami ant kuo platesnio ruošinio atraminio paviršiaus. Fiksavimo įtaisai įjungiami priklausomai nuo darbo vieneto. Darbinis stalas yra įrengtas NC valdomu šoniniu išlyginimo įtaisu, užtikrinančiu tobulą ruošinio plokštės išlyginimą. „Masterwork“: - „Masterwork“ leidžia staklių operatoriui greitai ir lengvai programuoti. Programinė įranga gali importuoti svarbiausius duomenų formatus, pvz., DCF ir XML. „Master Drill“: žmogaus ir mašinos sąsaja, skirta operacinės veiklos (techninės priežiūros / įrangos) valdymui. „Trepan“: sąsaja, kurią operatorius naudoja rankiniams ir įrangos valdymo veiksmams atlikti. Brūkšninių kodų skaitytuvas: - Motorizuotas ritininis konvejeris, skirtas ruošiniams pakrauti į padavimo sistemą. - „Palette CAM Start“ programinė įranga, skirta „Masterwood TF 600 SA“ - Automatinis brūkšninių kodų skaitytuvas padavimo sistemoje Pastaba: Techniniai duomenys ir aprašymai perrašyti iš originalaus užsakymo patvirtinimo. Duomenys pateikiami tik informaciniais tikslais ir nėra privalomi.
