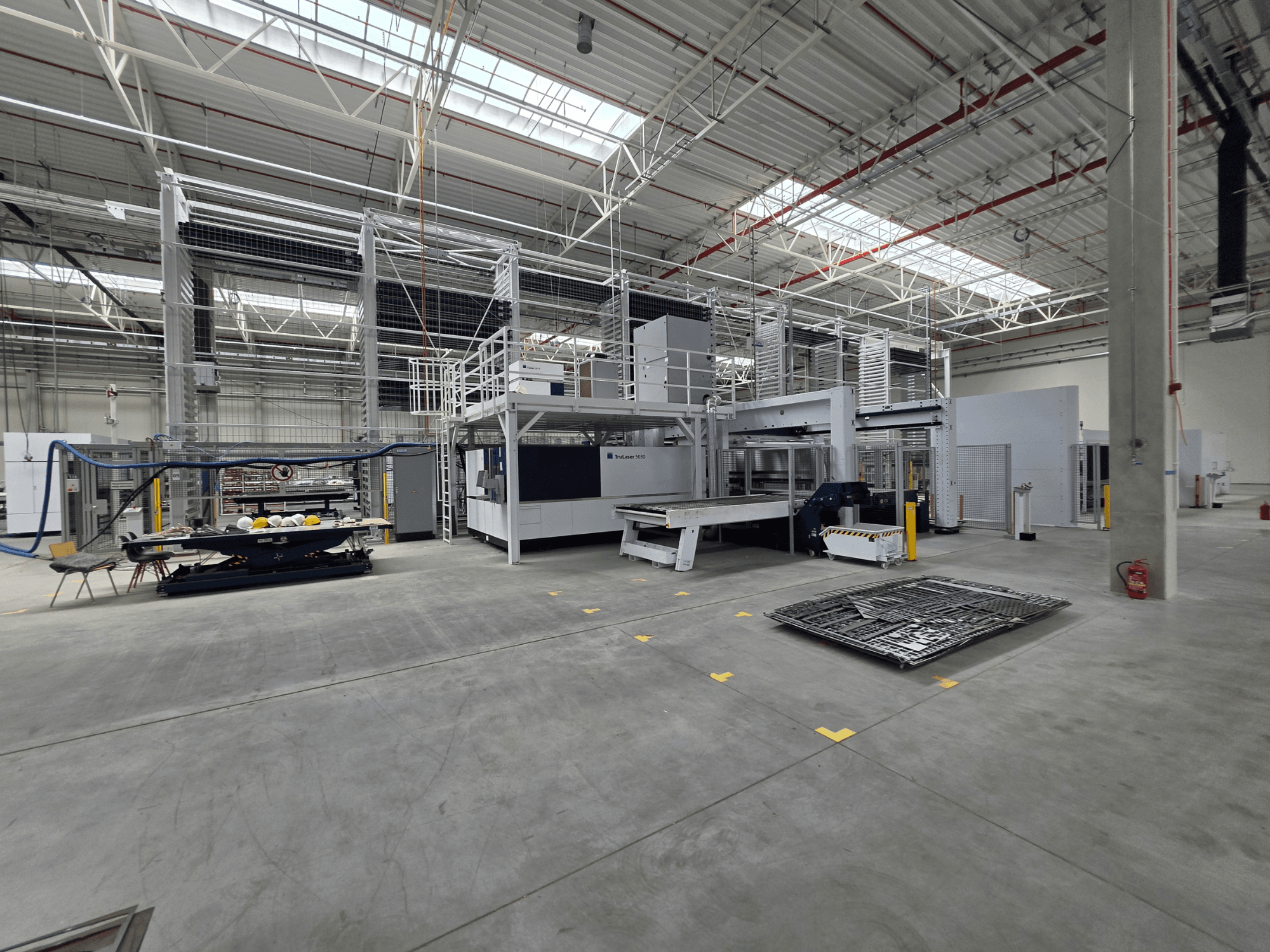

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Sandėliavimo sistema: STOPA Compact II

  • Tipas: Automatinė lakštinio metalo saugojimo sistema su chaotišku saugojimo valdymu

  • Sandėliavimo aukštis: 7 900 mm

  • Lakšto matmenys: 3 050 x 1 525 mm

  • Maksimali apkrova vienoje saugojimo vietoje: 3 000 kg

  • Sandėliavimo vietų skaičius: 266

  • Bendras sandėliavimo pajėgumas: 798 t

  • Konfigūracija: 8 sekcijos/bokštai, iki 37 sandėliavimo lygių vienoje sekcijoje

  • Padėklo matmenys: GF 3050 x 1525 x 90 mm

  • Padėklų tipai: SPO, SPMgl

  • Pakrovimo aukščiai: 185 / 275 / 460 mm

  • Funkcijos: automatinis medžiagų sandėliavimas ir išėmimas; automatinis medžiagų tiekimas į prijungtas gamybos ląsteles; sandėliavimo sąsaja su integruotomis gamybos mašinomis

• Sandėliavimo valdymas

  • Serverio operacinė sistema: „Windows Server 2022“

  • Centralizuotas sandėliavimo valdymas ir automatizuotas medžiagų srauto valdymas

  • Integracija su „TRUMPF“ gamybos įranga

• Prijungti gamybos moduliai

  • „TRUMPF TruLaser 5030 fiber“ (L76)

    • Staklių tipas: CNC 2D pluošto lazerio pjovimo staklės

    • Darbinis plotas: 3 000 x 1 500 mm

    • Lazerinis šaltinis: „TruDisk 6001“, 6 000 W

    • CNC valdymas: „Siemens SINUMERIK 840D sl“

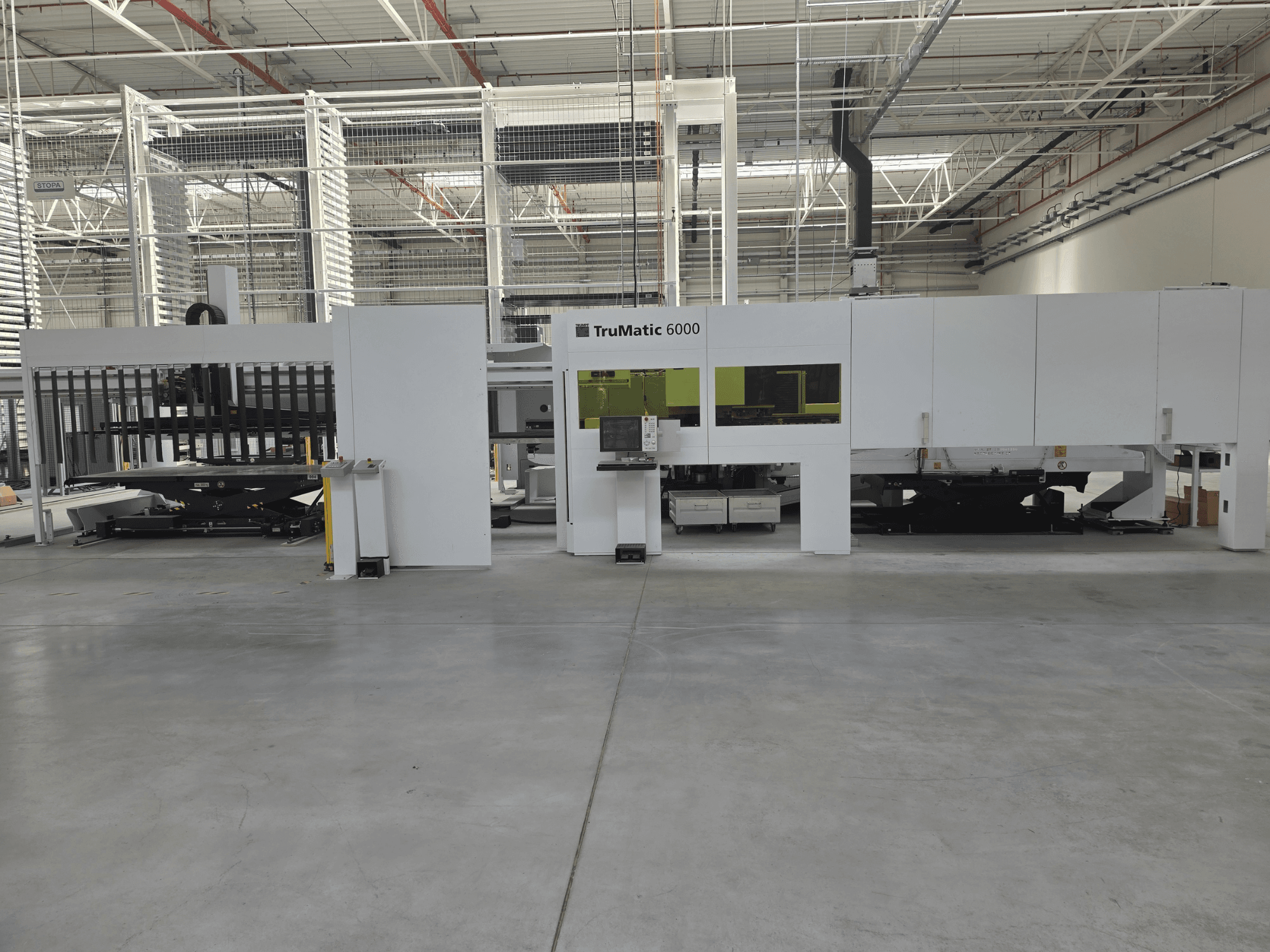

  • TRUMPF TruMatic 6000 fiber

    • Staklių tipas: Kombinuotos CNC štampavimo ir pluošto lazerio pjovimo staklės

    • Darbinis plotas: 3 050 x 1 550 mm

    • Lazerinis šaltinis: „TruDisk 3001“, 3 000 W

    • Maksimali štampavimo jėga: 180 kN

    • Linijinis įrankių magazinas: 25 pozicijos

  • TRUMPF TruBend Center 7030 (B34) – 1-oji ląstelė

    • Staklių tipas: Automatinis plokščių lenkimo centras

    • Maksimalus lenkimo ilgis: 3 123 mm

    • Maksimalus storis: konstrukcinis plienas 3,0 mm; nerūdijantis plienas 2,2 mm; aliuminis 4,0 mm

    • Maksimalus dėžės aukštis: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – 2-oji linija

    • Tos pačios specifikacijos kaip ir 1-oje gamybos linijoje

• Sistemos funkcionalumas (santrauka)

  • Centralizuotas automatinis lakštinės žaliavos sandėliavimas ir išėmimas

  • Automatinis medžiagų tiekimas į prijungtas lazerio, štampavimo-lazerio ir plokščių lenkimo ląsteles

  • Automatinis perkėlimas tarp sandėliavimo ir gamybos stočių

  • Centralizuotas didelės talpos lakštų tvarkymas

• Pagrindinė sistemos konfigūracija

  • 1 vnt. automatizuota lakštų sandėliavimo sistema „STOPA Compact II“

  • 1 vnt. „TRUMPF TruLaser 5030 fiber“ 2D lazerinio pjovimo stotis

  • 1 vnt. „TRUMPF TruMatic 6000 fiber“ štampavimo ir lazerinio pjovimo stotis

  • 2 vnt. „TRUMPF TruBend Center 7030“ automatinių plokščių lenkimo stendų

Papildoma įranga

• Skirta TRUMPF „TruLaser 5030 fiber“ (L76)

  • Automatinis padėklų keitiklis

  • „LiftMaster Compact 1530“ (automatinis pakrovimas ir iškrovimas)

  • STOPA sandėliavimo jungtis/sąsaja

• Skirta TRUMPF TruMatic 6000 fiber

  • „SheetMaster“ 3000 x 1500 mm (automatinis lakštų tvarkymas)

  • „GripMaster“ 3000 x 1500 mm

  • Sandėliavimo sistemos integracija/sąsaja

• Skirta „TRUMPF TruBend Center 7030“ (abi ląstelės)

  • 2 ašių detalių manipuliatorius

  • 5 ašių galinis stabdiklis

  • Sukamasis manipuliatorius

  • „ToolMaster Bend“

  • Automatinis pakrovimas ir iškrovimas

  • Sandėliavimo sąsaja

• Visos sistemos

  • Centrinis saugyklos valdymo serveris (Windows Server 2022)
