BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

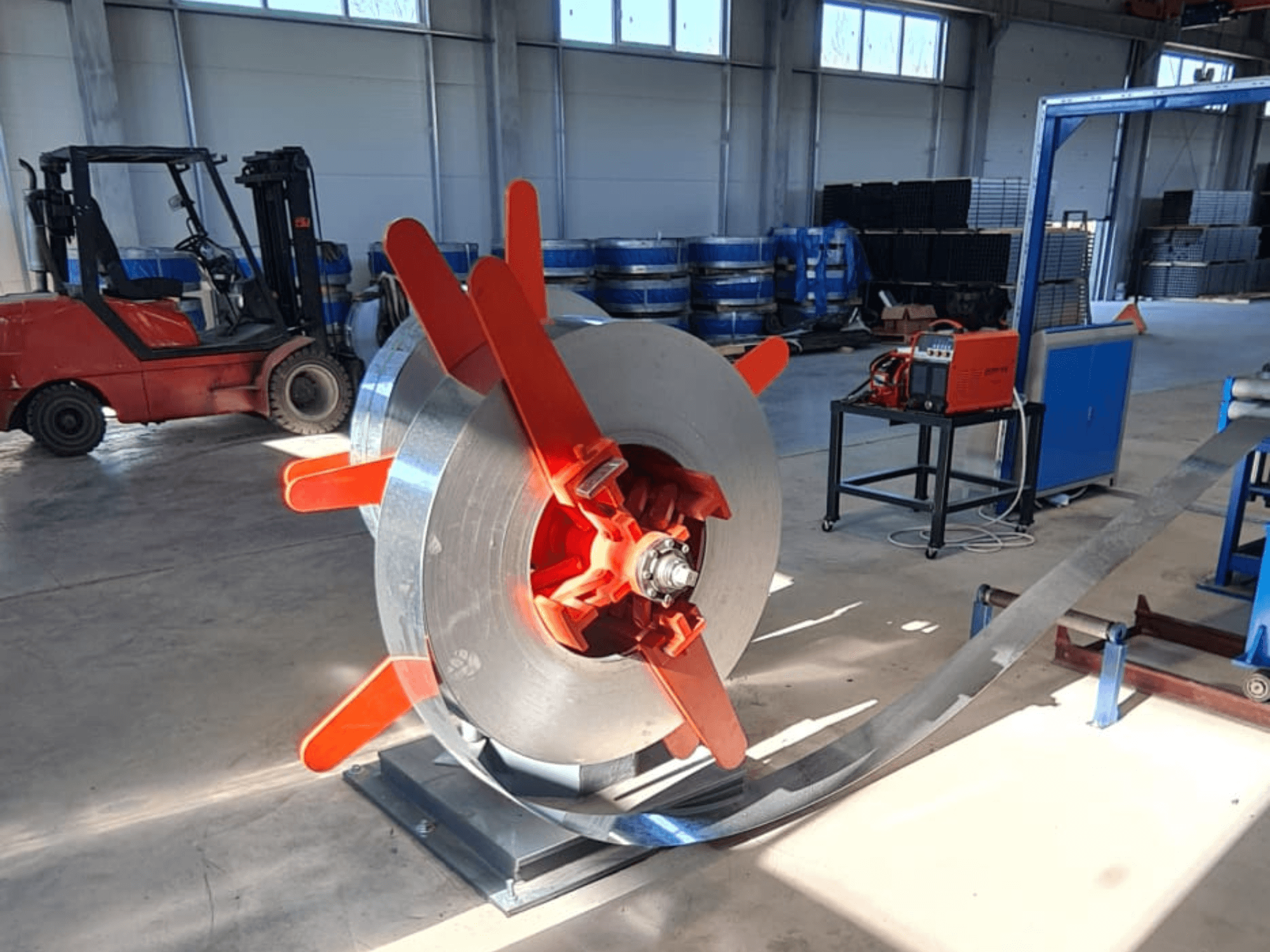

Naudota vamzdžių gamybos linija Gamintojas: „Bazhou Wanxin Industrial and Trading“ Gamybos metai: 2021 Vamzdžių gamybos liniją sudaro: Dviejų stočių ritės išvyniotuvas Funkcija: Pasyviai išvynioti ritę. Konstrukcija: Dviejų stočių konstrukcija su 180° pasukimu; rankinis išplėtimas. Privalumai: Greitas pakrovimas, paprastas ir patogus valdymas. Hidraulinės žirklės ir sandūrų suvirinimo staklės Funkcija: Nupjauna juostos priekį ir galą, centruoja juostą ir suvirina ją atgal. Konstrukcija: Rankiniai hidrauliniai žirkliai su strėle, priekiniais ir galiniais slėginiais ritiniais, priekiniais ir galiniais centruojamaisiais ritiniais, suvirinimo įtaisu. Pjovimo būdas: Hidrauliniai žirkliai Presavimo būdas: Dviejų cilindrų presas Suvirinimo būdas: Rankinis suvirinimas Ritinių kaupiklis Funkcija: Siekiant užtikrinti nepertraukiamą suvirintų vamzdžių gamybą, po pjovimo ir galinio suvirinimo platformos įrengtas kaupiklis. Jis nuolat paduoda juostą, kol medžiaga ruošiama pakrovimui, išvyniavimui, pjovimui ir suvirinimui. Konstrukcija: Rėminio tipo, su judamaisiais ir fiksuotais rėmais (įskaitant padavimo įrenginį). Padavimo greitis: maks. 120 m/min Kaupimo greitis: maks. 200 m/min Kaupiamos juostos ilgis: 200–400 m Spausimo ritinio variklis: kintamosios srovės 11 kW Formavimo ir kalibravimo staklės Darbinis aukštis: +850 mm Galia: kintamosios/nuolatinės srovės variklis 160 kW, 1000–2000 aps/min Reduktorius: su grūdintais krumpliais Konstrukcija: pasyvus 5-valių tiesintuvas, vertikalūs valiai juostos padavimui; formavimas naudojant 7 horizontalius valių stendus ir 8 vertikalius valių stendus; kreipimas, presavimas, nušlifavimas, aušinimas ir kalibravimas naudojant 6 horizontalius valių stendus ir 5 vertikalius valių stendus; 1 apvalus kalibravimo stendas. Apvalaus kalibravimo stovas: 1 išlyginimo įtaiso komplektas; 2 pusės su 8 ritiniais, po 4 ritinius kiekvienoje pusėje; Ø30 mm, 40Cr, grūdintas, atkaitintas ir sukietintas. Horizontalaus ritinio velenas: Ø60 mm, guolio padėtis 55, medžiaga 40Cr Horizontaliųjų velenų paviršiaus apdorojimas: paviršiaus grūdinimas, HRC 50–55 Guolio slankiklis: kaltinis plienas 45# Vertikalieji velenai: Ø40 mm, medžiaga 40Cr, grūdinti, atkaitinti ir sukietinti Vertikalieji ir horizontalieji ritiniai – stovo tipas: portalinis, atidarymo plotis 120 mm, horizontaliojo ritinio stovo fiksavimas reguliuojamas sraigtine pavara Horizontaliojo ir vertikaliojo ritinių stovų medžiaga: suvirinta, po to atliktas senėjimo atkaitinimas Pavarų dėžė: spiralinė kūginė pavara Suspaudimo ritinių velenas: Ø50 mm, 2 suspaudimo ritiniai, reguliuojami rankiniu sraigtiniu strypu Vadovaujančioji veleno ašis: Ø40 mm Atsparų pašalinimo peilis: 2 vnt., vienas naudojamas, kitas – atsarginis Aušinimo rezervuaras Šaltojo pjovimo pjūklas Funkcija: Šaltojo pjovimo pjūklas yra viena iš pagrindinių ERW gamybos linijos mašinų. Jis gali pjaustyti vamzdžius į iš anksto nustatytą ilgį greitai vykstant gamybai. Tipas: KK-5-50 Vamzdžių skersmuo: Apvalūs vamzdžiai Ø16–63,5 mm ir atitinkami kvadratiniai bei stačiakampiai vamzdžiai Pjovimo ilgis: bet koks ilgis nuo 1 iki 6 m Medžiagos storis: 0,6–2,5 mm Pjūklo variklis: 11 kW kintamosios srovės variklis su dažnio keitikliu Padavimo variklis: 2,9 kW servovariklis, „Yaskawa“ Pavaros variklis: 11 kW servovariklis, „Yaskawa“ Padavimo režimas: Servovariklio daugiapakopis greičio reguliavimas Greičio palaikymas: maks. 110 m/min Fiksavimo jėga: Pneumatinė Pjūklo diskas: Ø400 mm Pjūklo reduktoriaus modelis: KK-80 Pjovimo eiga (kreipiamojo strypo ilgis): 3 m Staklių matmenys: 4500 × 1500 × 1300 mm Konvejerio bėgiai, stalas ir pakavimo mašina Funkcija: Suformuoti vamzdžiai automatiškai perkeliami iš ritinio ant stalo. Jie supakuojami į šešiakampius ryšulius naudojant paprastą pakavimo mašiną. Ritinių takelio ilgis: 16 m, 1 variklis YCT200-4A, 5,5 kW Pastaba: Techniniai duomenys ir aprašymai perrašyti iš originalaus užsakymo patvirtinimo. Jie pateikiami tik informaciniais tikslais ir nėra privalomi.
