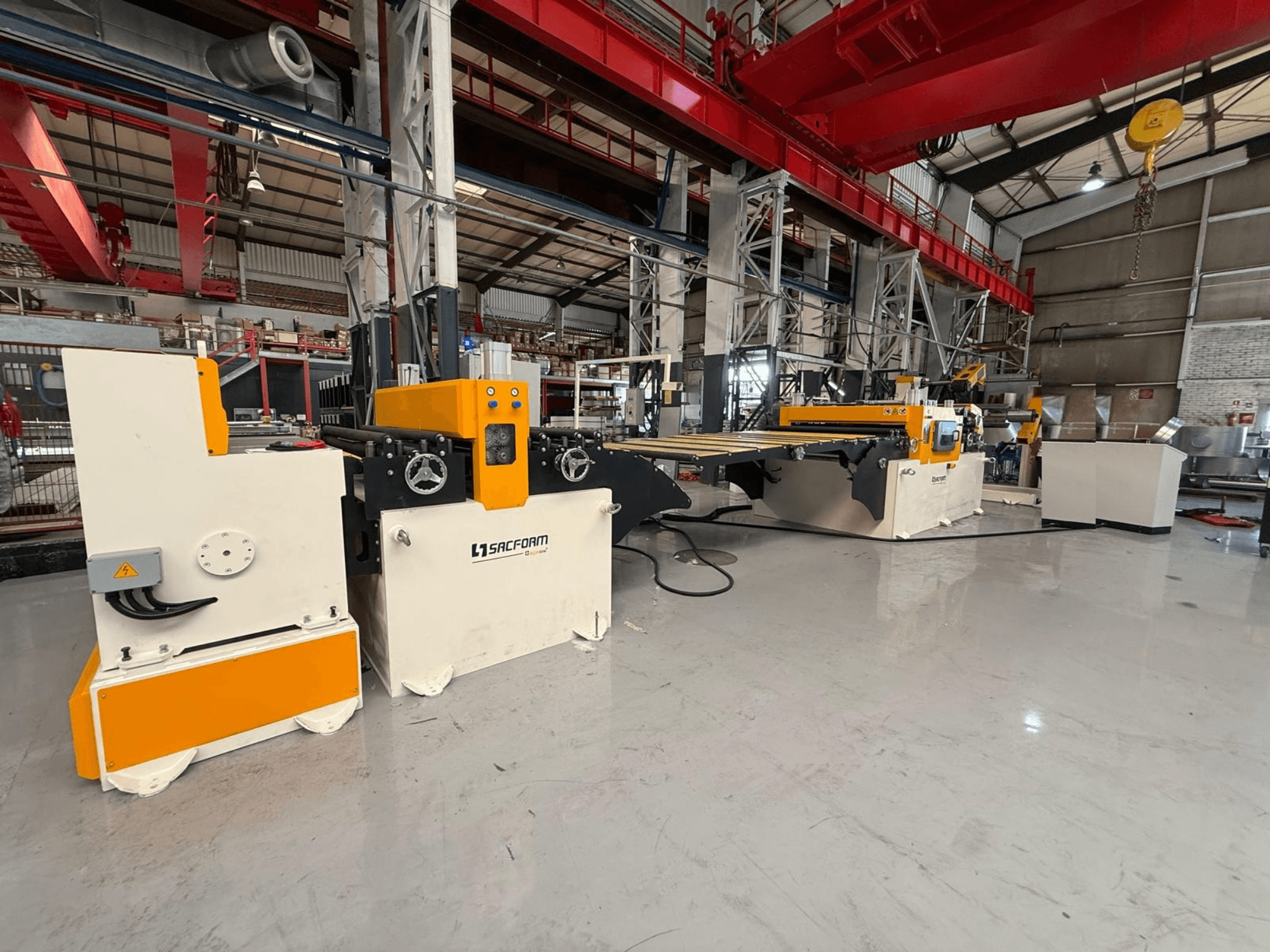

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Talpa: 1500 mm pločio x 1–3 mm storio (AL/MS), iki 1,5 mm (SS), 6 tonų ritiniai

• Medžiagos: aliuminis (AL), minkštasis plienas (MS), nerūdijantis plienas (SS)

• Gatavo lakšto matmenys: plotis 500–1500 mm; ilgis 500–4000 mm

• Ritinių specifikacijos: vidinis skersmuo 490/610 mm; išorinis skersmuo maks. 1400 mm; svoris maks. 6000 kg

• Linijos greitis: 30 m/min laisvasis darbo greitis (pjaustymo mašinos paleidimas ir sustabdymas prideda ~2,5 s vienam pjūviui)

• Operatoriai: 1

• Maitinimas ir komunalinės paslaugos:

  • Elektra: 380 V, trifazė, 50 Hz; pagalbinė 220 V, 50 Hz; 24 V nuolatinės srovės solenoidai

  • Įrengtoji galia 32 kW; tipinis darbo suvartojimas 13 kW

  • Pneumatinis slėgis: 6 bar

  • Hidraulika: darbinis slėgis 120 bar; pagrindinis darbinis slėgis 220 bar; 2 hidraulikos agregatai, po 40 L

• Valdymas ir elektronika: „Siemens“ PLC; „Siemens“/„Rexroth“ elektronika ir valdymo pultas; 7 colių jutiklinis ekranas; nuotolinės pagalbos galimybė

Linijos konfigūracija (įtraukti moduliai ir pagrindinės specifikacijos)

• Hidraulinis ritinių pakrovimo vežimėlis:

  • Kėlimo galia 6000 kg (viena ritė), maks. plotis 1500 mm, maks. išorinis skersmuo 1400 mm

  • V formos platforma, hidraulinis perkelimas ir kėlimas (300 mm eiga), valdymas per skydelį

• Hidraulinis vieno įtvaro ritinių išvyniotuvas:

  • Kėlimo galia 6000 kg; maksimalus juostos plotis 1500 mm; vidinis skersmuo 490–610 mm; išorinis skersmuo 1400 mm

  • Hidraulinis įtvaras su kūginio išsiplėtimo mechanizmu; variklinis būgnas su reduktoriumi, reguliuojamas greitis

  • Viršutinė spaudimo / saugos svirtis; lazerinis jutiklis, užtikrinantis kontroliuojamą išvyniavimą ir automatinį sustabdymą

• Automatinė nukreipimo/įveržimo platforma su servovarikliu valdomu lenkimo svirtimi:

  • Automatinis ritinio įveržimas ir perdavimas į tiesintuvą

  • Lenkimo svirtis: 2 ritinėliai Ø110 mm, su servovarikliu; 2 stūmokliai

  • Platformos judėjimas: hidraulinis aukštyn/žemyn ir į priekį/atgal; automatinis, be rankinio įveržimo

• Ištiesinimo įrenginys:

  • Greitis iki 30 m/min; darbinis plotis 500–1500 mm

  • Iš viso 11 ritinėlių: 7 tiesinimo, 2 padavimo, 2 fiksavimo (visi Ø110 mm)

  • Motorizuotas tiesinimo įrenginio reguliavimas; hidrauliškai atidaroma ritinelių grupė

  • Pneumatinis ritinių spaudimas; mažo žingsnio pavarų grupė; pavarų medžiaga 8620

  • Vertikalios guolių kreipiamosios; 2 kreipiamieji įrenginiai; pločio reguliavimas per pavarų sistemą

  • Įrengta PVC dengimo funkcija

• Servovariklinis padavimo įrenginys:

  • Greitis iki 30 m/min; maks. plotis 1500 mm; storis 1–3 mm

  • 2 servo ritinėliai (viršutinis/apatinis) Ø110 mm; ritinėlių medžiaga 4140

  • Pagal kodavimo įrenginį valdomas pjovimas pagal ilgį; pneumatinis slėgis; mažos žingsnio paklaidos pavaros

  • Vadovavimas: dvipusės šoninės kreipiamosios, horizontalūs kreipiamieji ritinėliai, reguliuojamas pavarų plotis, dešiniojo/kairiojo krašto išlyginimas iki 90°

  • Servovaldymas: automatinis padavimo ciklas, programuojamas greitis, programuojamas pjovimo ilgis ir kiekis, atmintis 250 programoms ir iki 50 ilgių, 7" jutiklinis ekranas, 8 išoriniai išėjimai

• Pradžios-sustabdymo giljotininės žirklės:

  • Pjovimo galia 1–3 mm; plotis 1500 mm

  • Peilių medžiaga 2379; aukšto anglies ir chromo turinio peiliai; 2 ašmenys viršuje, 4 ašmenys apačioje

  • Reguliuojamas peilių tarpas; mechaninis lakšto fiksavimas

  • Apie 2,5 s ciklo trukmės nuostolis vienam pjūviui; tefloniniai pjovimo sijos slydimo takeliai

• Hidraulikos ir pneumatikos gamintojai: „Bosch Rexroth“/„Bucher“ hidrauliniai vožtuvai; „Festo“/„Pemaks“ pneumatika; „Gamak“/„Yilmaz“ varikliai

• Elektros įranga ir automatika: „Siemens“ PLC; „Siemens“/„Rexroth“ komponentai; elektros spintelė ir automatikos sistema

Pastabos

• Nerūdijančio plieno pjovimo gylis ribojamas iki 1,5 mm storio.

• Nurodyti 30 m/min yra laisvasis linijos greitis; faktinis našumas priklauso nuo kirpimo ciklo su paleidimu ir sustabdymu (~2,5 s vienam pjūviui).
