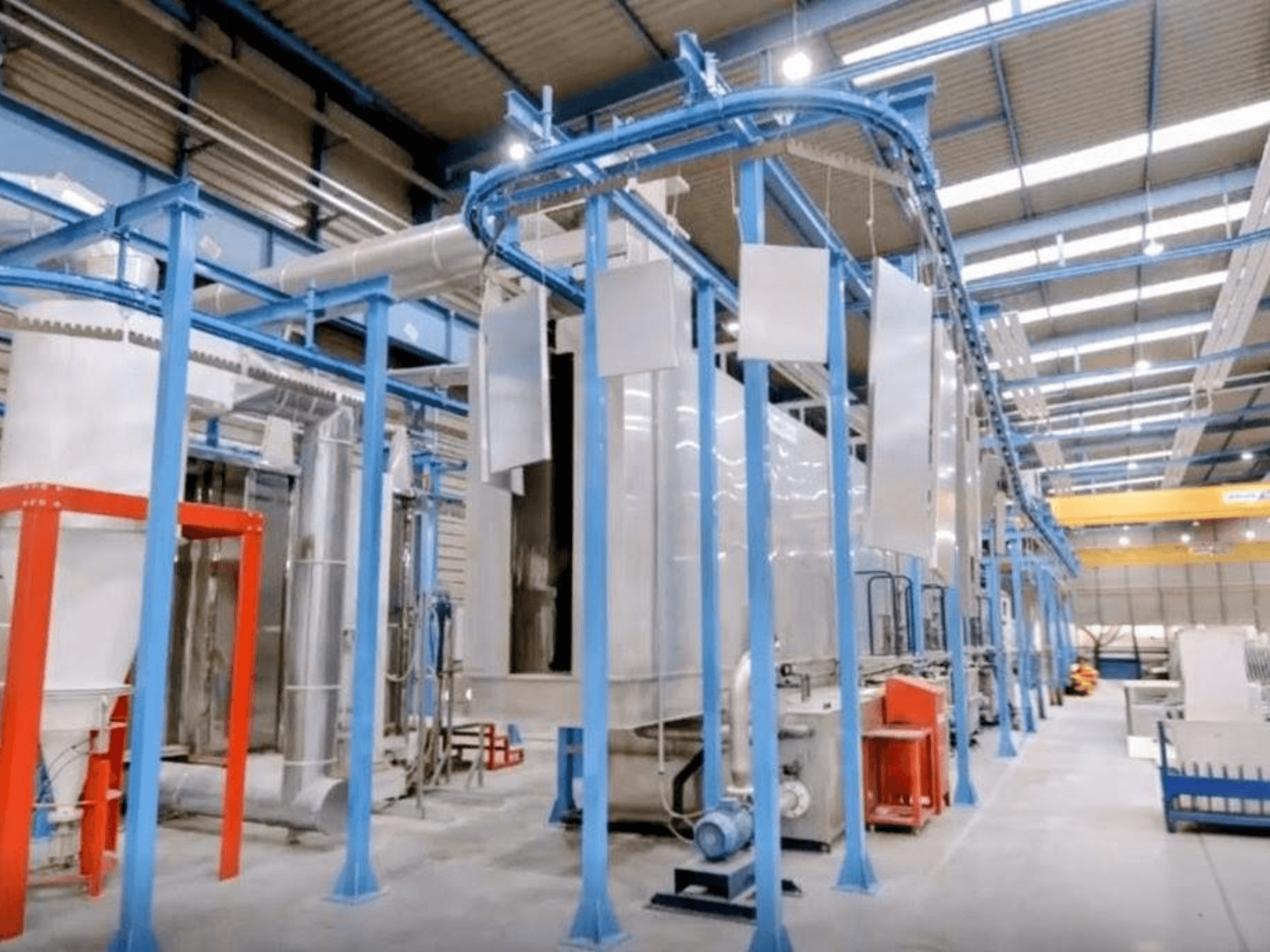

CABYCAL - lppES-OTH-CAB-2018-00001

• Konvejeris

  • Tipas: Pakabinamas vienbėgis konvejeris (varomas dažnio keitikliu)

  • Greičio diapazonas: nuo 0,75 iki 1,2 m/min (projektinis greitis 0,75 m/min)

• Slenkamojo judesio mechanizmas (taikymo ašis)

  • Maksimalus vertikalus eiga: 2 200 mm (reguliuojamas)

  • Vertikalus greitis: nuo 0,14 iki 0,6 m/s (reguliuojamas)

  • Padėties nustatymo judesys: Reguliuojamas rankiniu būdu

• Detalių talpa

  • Apdorojamos detalės medžiaga: metalas

  • Maks. ruošinio matmenys (ilgis x plotis x aukštis): 1 000 x 100 x 2 000 mm

  • Atstumas tarp stelažų (P x A): 300 x 2 200 mm

  • Maksimali apkrova: 35 kg vienam 800 mm ilgio pakabos stovui

  • Gamybos našumas: 56 stelažai per valandą esant 0,75 m/min; 90 stelažai per valandą esant 1,2 m/min

• Miltelių dengimo sistema

  • Gamintojas/modelis: „Nordson Encore LT“

  • Stūmokliniai mechanizmai: 2 elektroniniai stūmokliniai mechanizmai

  • Automatiniai purkštuvai: 4 automatiniai miltelių purkštuvai su atskirais valdymo moduliais

  • Miltelių kabina ir surinkimas: kabina su surinkimo ciklonu ir absoliučiu filtru su automatiniu impulsiniu valymu

  • Oro greitis angose: apytiksliai 0,5 m/s

• Linijos komponentai ir šiluminė įranga

  • Pradinio apdorojimo tunelis: 5 pakopų valymo tunelis su cheminėmis voniomis, garų ištraukimo ventiliatoriumi, išankstiniais solenoidiniais vožtuvais

  • Džiovinimo krosnis: dujinė, su vidiniu šilumokaičiu, 2 vnt. oro recirkuliacijos ventiliatoriai, 2 vnt. oro užuolaidos ventiliatoriai

  • Kietinimo (polimerizacijos) krosnis: dujinė, su vidiniu šilumokaičiu, 2 oro recirkuliacijos ventiliatoriai, 1 oro užuolaidos ventiliatorius, 1 viršutinis ištraukimo ventiliatorius

  • Krosnių degikliai: „BALTUR“ (kodas 17080010 / BTG 15 5060HZ)

  • Maksimali darbo temperatūra: 180 °C

• Komunaliniai tinklai ir techniniai reikalavimai

  • Elektros jungtis: 400 VAC, 3 fazės + nulinė + įžeminimas, 50 Hz

  • Bendras elektros galingumas: 90 kW (reikalingas apie 80 kW tinklo pajėgumas)

  • Elektros suvartojimas: ~80 % (neįskaitant apdorojimo kabinos)

  • Kuro rūšis: gamtinės dujos

  • Šiluminė galia: iš viso 520 kW (650 kW įrengtoji galia / ~420 kW suvartojimas su šilumos rekuperacija)

  • Suslėgtas oras: švarus, sausas oras, esant 6–8 bar slėgiui (2 x 1/2" jungtys + 1 x 1" jungtis dengimui)

  • Atvirkštinio osmoso vanduo: 1 taško paskirstymas (TTS) esant 2–3 bar; ~600 l/h per 2" įvado jungtį

  • Pastato reikalavimai: 4–5 stogo praėjimai ištraukimo kaminams; rekomenduojamas nuotekų surinkimo šulinys / griovys pirminiam nuotekų valymui

Papildoma įranga

• 1 vnt. rankinis miltelių purkštuvas su integruotu stovo valdymo bloku

• 1 vnt. pilnas sijojimo įrenginys su 10 m padavimo žarna

• 1 vnt. 36 kg miltelių bunkeris

• 1 vnt. atgavimo venturi siurblys
