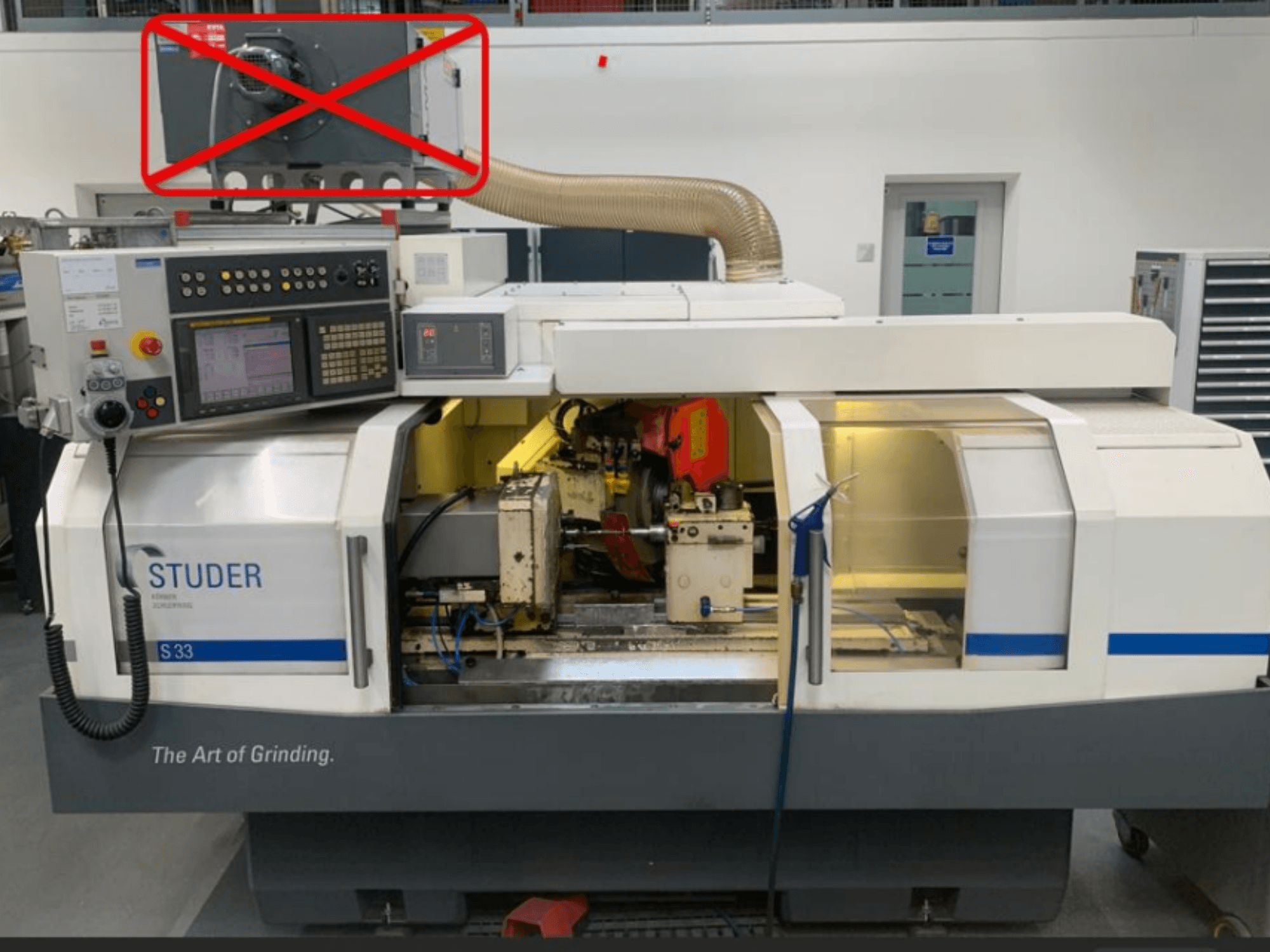

STUDER - S33DE-GRI-STU-2005-00001

• Taikymas: Prototipų konstravimas (be pamaininio darbo)

• Darbo valandos: apie 24 000

• Valdymas: FANUC 21i-TB

• Ištraukimo sistema neįtraukta

• Metinė priežiūra

• Centro aukštis: 175 mm

• Atstumas tarp centrų: 650 mm

• Mašinos stovas: Stovas: Granitan S 103

• Šlifavimo diskas: 500 x 63 x 203 mm

• Linijinė matavimo sistema

• Suklio anga: 30 mm

• Detalių sukimosi greitis: 1-1500 aps./min.

• Ruošinio stalo pasukimas: 8.5°

• Tolygiai keičiamas kūgio kampas (skalė su 1° žingsniu)

• Šlifavimo disko apipavidalinimas: spindulys, kampas

• Sukamojo šlifavimo elektrinė sąsaja

• Elektroninis rankinis ratukas

• Didžiausias periferinis greitis: 50 m/s

• Pastovus pjovimo greitis V

• Pneumatinis suklio pakėlimas

• Pneumatinis galinio staklių keltuvas

• Ruošinio pavara: 1,6 kW kintamosios srovės servo variklis

• Aušinimo skysčio siurblys: 100 l/min, esant 2,5 baro slėgiui

• Aušinimo skysčio tiekimas per ruošinio veleną

• Perjungimo laikas vidinis/išorinis šlifavimas: 10 sek.

• Perėjimo spindulys / fasoninė dalis / cilindras

• Vidinio šlifavimo suklys: 1-20 000 aps/min.

• Kojinis pedalas judėjimui su atidarytomis durelėmis

Papildoma įranga

• Galinio antgalio nuėmimo įtaisas (pridedamas)

• PCD apipavidalinimo plokštė R 0,5

• Dinaminio balansavimo įtaisas su balansavimo jutikliais

• Šlifavimo aptikimas

• Marposs zondo įdėklas
