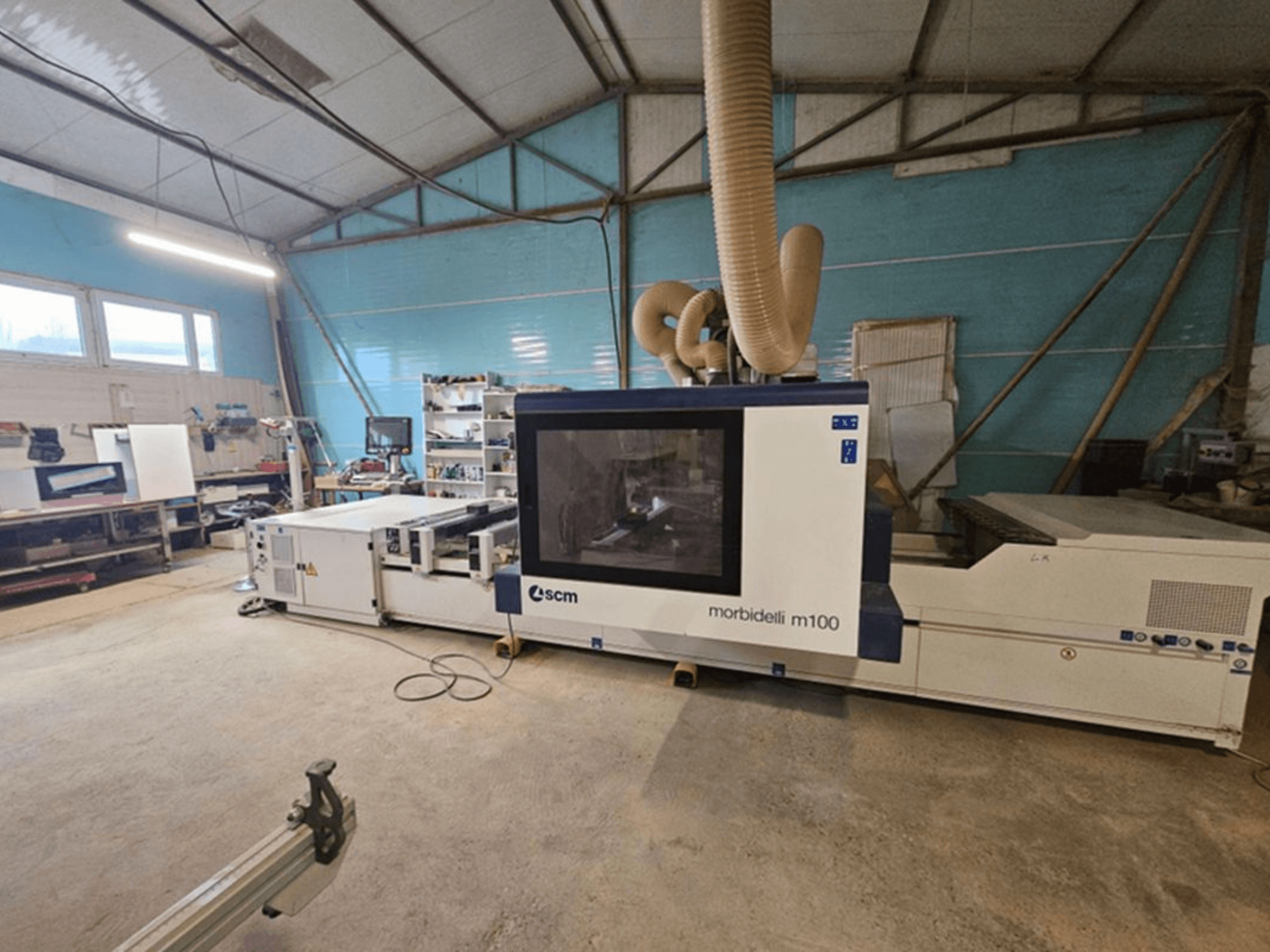

SCM - MORBIDELLI M 100RO-CNC-SCM-2019-00002

• Metai/naudojimo trukmė: įsigyta 2019 m.; apie 2 000 darbo valandų

• Ašys/galimybės: 3/4/5 ašių apdirbimas; gręžimas (vertikalus ir horizontalus iš 4 pusių), frezavimas, griovelių pjovimas, kraštų apdirbimas; „PRO-SPACE“ saugos sistema

• Darbinis plotas: X 3110 mm; Y 1620 mm; Z praėjimas 180 mm; Y praėjimas 1900 mm; švytuoklės ilgis 1400 mm

• Darbinis stalas: „TV FLEX 1600“ darbinis stalas, 6 judamosios sijos/atramos, 6 skersinės sijos; standartinės sijų padėtys 6–12; judamosios sijos ilgis 1600 mm; 12 fiksuotų vakuuminių siurbtukų (145 x 145 x 75 mm); paruošta 6 pneumatiniams spaustuvams; 4 pneumatiniai plokščių pakrovimo/paramos įrenginiai; 8 galiniai ribotuvai; 8 tarpiniai ribotuvai; kairysis šoninis atskaitos taškas + lazeris profiliuotoms detalėms

• Konstrukcija/judesiai: suvirintas plieninis rėmas; linijiniai kreipikliai su recirkuliaciniais guoliais; X ašis – per judamąsias sijas, Y ašis – per abiejose pusėse esančią portalinę konstrukciją su krumpliastiebine pavara, Z ašis – per rutulinį sraigtą; CNC valdomas pozicionavimas

• Greitai: Maksimalus XY vektoriaus greitis (PRO-SPACE) 56 m/min; gręžimo velenai iki 8 000 aps/min; elektros velenas iki 24 000 aps/min

• Gręžimo agregatas: F23L grupė su 13 vertikaliaisiais velenais (7 dešiniaisiais + 6 kairiaisiais), 10 horizontaliaisiais velenais (4 + 3 X ašyje, 2 Y ašyje); integruota X krypties pjovimo staklė Ø125 mm, 2,2 kW; 75 mm pneumatinis įjungimo/išjungimo eiga; keitiklis, leidžiantis programuoti greitį

• Pagrindinis velenas: „Hiteco JQX“ 5 ašių elektros velenas, HSK F63, aušinamas skysčiu, keraminiai guoliai; galios klasė ~10 kW (S6 iki ~15 kW), 24 000 aps/min

• Įrankių keitikliai: galinis TRB 14 (14 pozicijų; 350 mm eiga; 115 mm žingsnis; įrankiai iki Ø240 mm; iš viso 70 kg); priekinis „FAST 14“ (14 pozicijų; įrankiai iki Ø130 mm tam tikrose lizduose; maks. 8 kg/įrankis; iš viso 24 kg)

• Valdymas/programinė įranga: „Windows 7“; 21,5 colių FHD ekranas; klaviatūra/pelė + staklių valdymo pultas; „Maestro CNC CAD/CAM“ (parametrinis/grafinis programavimas, DXF importas, ISO grafika, modeliavimas); „TECPAD“ 7 colių mobilusis jutiklinis pultas; nuotolinis valdymas prie staklių

• Vakuumas: Standartinis vakuuminis siurblys (staklių komplektacijoje); centralizuota automatinė tepimo sistema

• Komunalinės paslaugos: įrengtoji galia 23 + 28,5 kVA; suslėgtas oras 450 NL/min; dulkių ištraukimo reikalavimas 4500 m³/h, 25 m/s, išėjimo anga Ø250 mm; centralizuotas/optimizuotas ištraukimas su reguliuojamu konvejeriu ir sugrupuotomis išėjimo angomis

• Sauga/standartai: „PRO-SPACE“ koncepcija (pagal pasiūlymą be priekinių fotoelementų ir šoninių apsaugų), atitiktis CE reikalavimams, avariniai stabdžiai ir apsaugotos zonos pagal ES normas

Papildoma įranga

• Papildomas vakuuminis siurblys: 1 x 90 m³/h

• Papildomas „Xilog“/„Maestro“ aparatūros raktas (USB)
