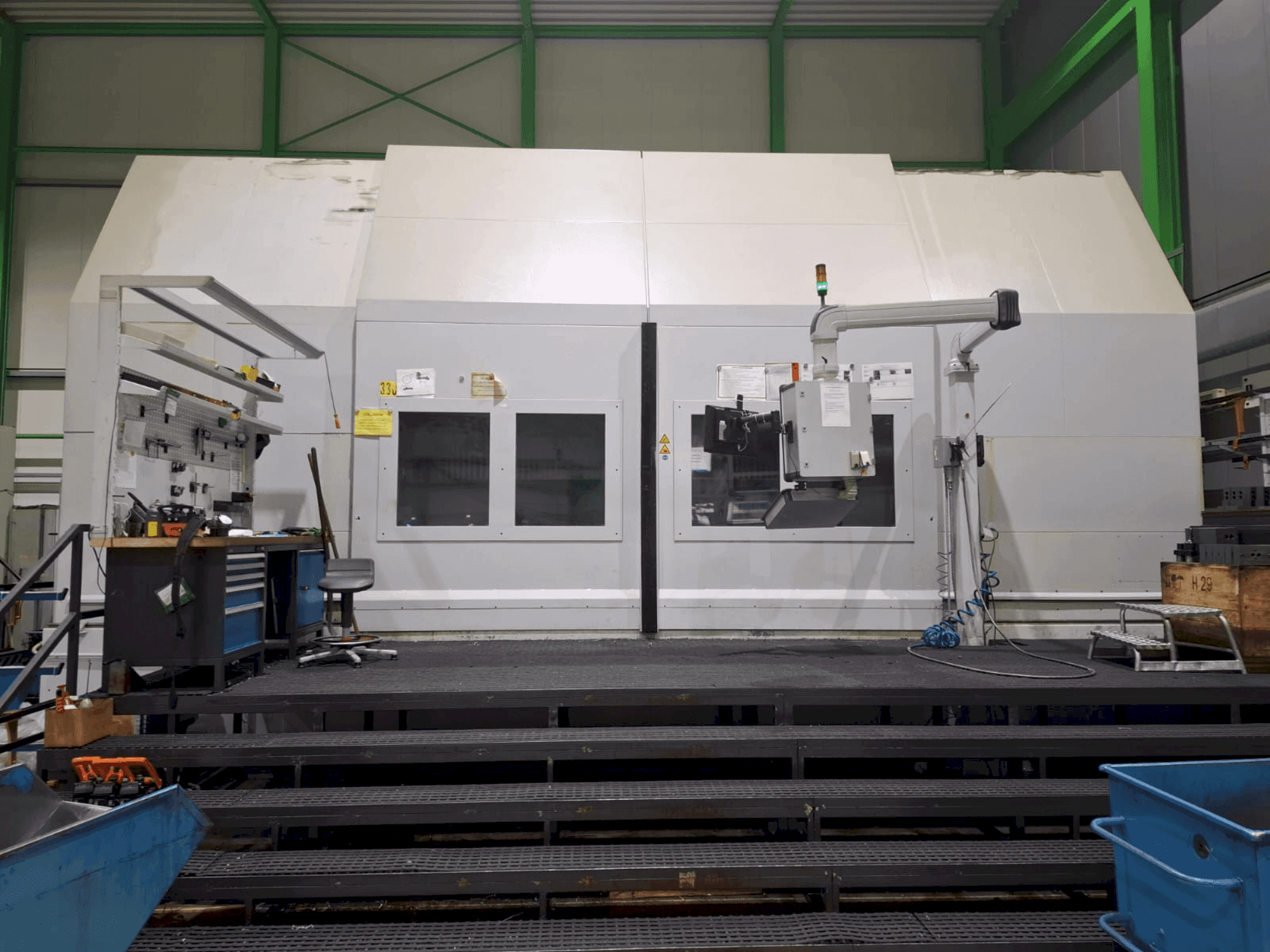

Pittler - PV4000DE-TUR-PIT-2018-00001

Mašinos privalumai

Techninės mašinos privalumai

• Ašys: 5 / tipas: vertikalios tekinimo staklės su 1 besisukančiu velenu, 2 įrankių laikikliais ant 2 skersinių slydiklių / maks. Svyravimo skersmuo: 3800 mm / veleno apkrova (griebtuvas + ruošinys): 35000 kg / triukšmo lygis: ≤80 db(a) pagal en 12478
• X1 ašies eiga: 2800 mm / x2 ašies eiga: 3200 mm / z ašies eiga: 1000 mm / greitas eigos greitis: x: 32 m/min, z: 20 m/min / padavimo jėga: 22 kn (x ir z) / kreipiančiosios: laisvumo neturinčios ritininės linijinės kreipiančiosios / padėties matavimo sistema: linijinė
• Tipas: „siemens sinumerik 840 d sl“ / nc atmintis: 10 mb / vartotojo sąsaja: „hmi operate“, op019 su 19 colių spalvotu ekranu / programinės įrangos parinktis: „programsync“ / tinklo sąsaja: ethernet, dnc parinktis / nuotolinė priežiūra: per „teamviewer“, „teleservice for plc & nc“
• Variklis: skysčiu aušinamas asinchroninis variklis su lauko orientuotu valdymu / maks. Greitis: 100 aps. /min. / sukimo momentas: 67000 nm esant 40 % darbo ciklui / pavaros galia: 200 kw esant 100 % darbo ciklui / guolis: precizinis ašinis giliųjų griovelių rutulinis guolis, Ø 1400 mm / veleno flanšas: Ø 1900 mm / savybės: apsauga nuo susidūrimų, lygiavimo priemonė, aušinimas vandeniu
• Įrankių sistema: „capto c8“ / 20 įrankių laikikliai su tiesioginiu aušinimo skysčio tiekimu / dvigubas įrankių laikiklis (mfu): tekinimui ir gręžimui, greitis iki 6000 aps. /min. , sukimo momentas: 120 nm (100 % darbo ciklas), b ašis: tolygus kampinis padėties nustatymas / įrankių dėtuvė (kairėje): 25 padėtys (grandininio tipo), maks. Skersmuo: 150 mm, ilgis: 400 mm, svoris: 20 kg / įrankių dėtuvė (dešinėje): 41 padėtis (mfu galvutei)
• Hidraulinis mazgas: su proporciniu vožtuvu, pasirenkamu prispaudimo slėgiu / elektroninis rankinis ratas: „siemens ht2“ / integruota „siemens“ apsauga: slydimo ir veleno judesiai atidarius duris / matavimo zondas: ≤5 µm tikslumas, belaidis, keičiamas įrankis / oro valytuvas: „uas smog hog sh-m20 225“ / „t tr e“, 1,5 kw, 4000 m³/h / automatinės dviejų dalių darbo zonos durys / darbo zona su įėjimu: su slankiojančia plokšte
• Aušinimo sistema: 6 bar, 80 l/min. / popierinės juostos filtras: „knoll kf150/1550“, 150 l/min. , ~60 µm filtravimas, 1550 l bakas / aukšto slėgio siurblys: 70 bar, dažnio valdymas (galima maitinti lygiagrečiai) / panardinamasis aušintuvas: įmontuotas filtro bake / alyvos juostinis nugriebtuvas: „friess“ 1u tipo / drožlių konvejeris: „knoll“, vyrių juostos tipo, išleidimo aukštis 1150 mm
• „röhm“ 12 žandikaulių kompensacinis griebtuvas (kfg 3500/3/6/12), Ø 3500 mm, aukštis 500 mm / tandeminis cilindras su alyvos skirstytuvu ir matavimo sistema / žandikaulio eiga: 55 mm / kompensacija vienam žandikauliui: ±6 mm / stūmoklio eiga: 120 mm / maks. Prispaudimo slėgis: 60 bar / bendra prispaudimo jėga: 10–200 kn / maks. Greitis: 100 aps. /min. / griebtuvo svoris: ~30000 kg
