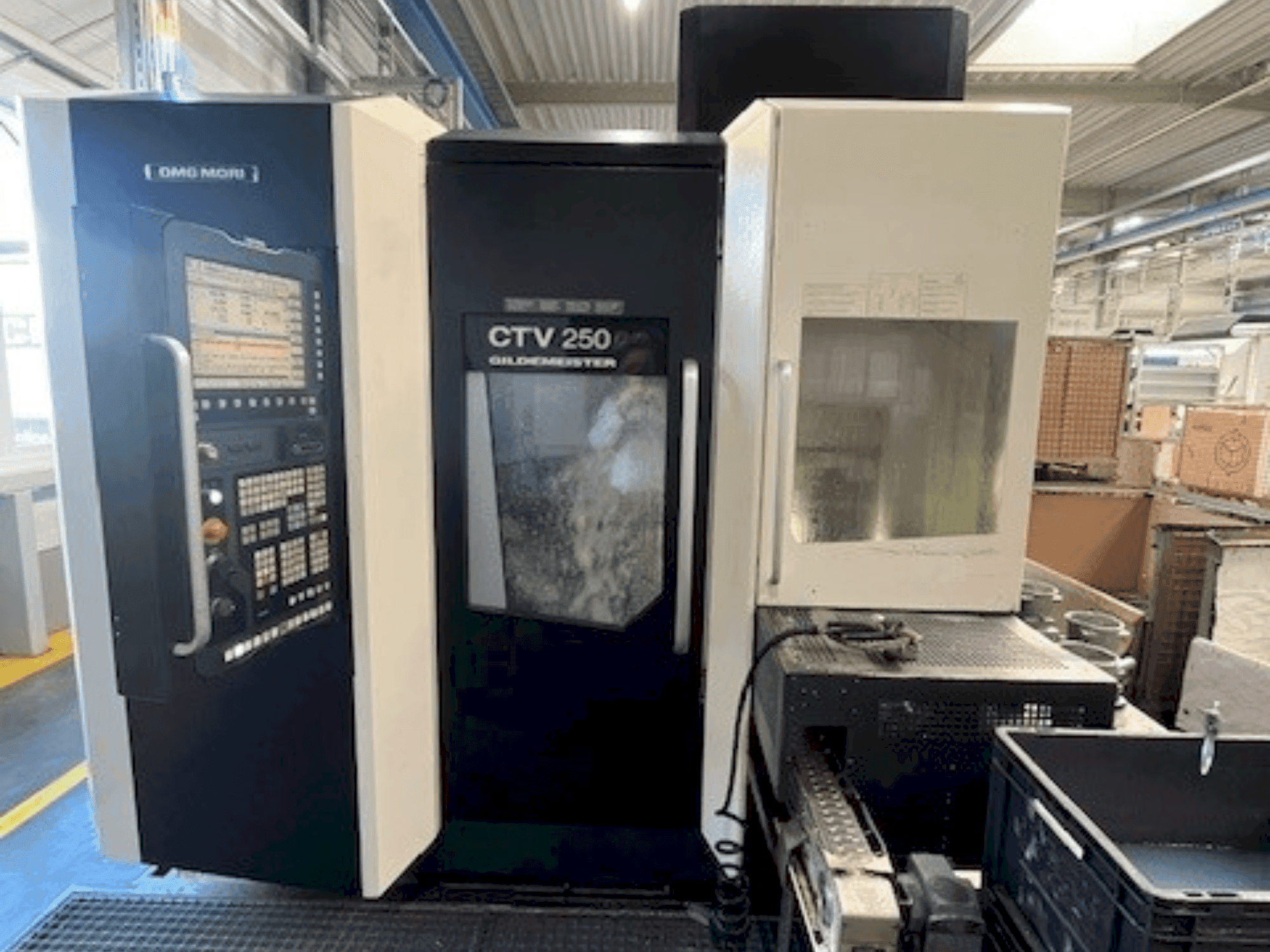

DMG MORI - Gildemeister CTV 250 2ndDE-TUR-DMG-2016-00003

Papildoma įranga

• "Shopturn" parinktis

Mašinos privalumai

Techniniai mašinos privalumai

• Galimybė įsigyti nuo 2025 07 01

• Svoris: 6000 kg

• 40 kVA

• 58 A maks.

• 63 A

• 400 V

• 50 Hz

• Valdymo sistema: Siemens Sinumerik 840D Slimline

• Pagrindinė pavara: Kintamosios srovės pagrindinė pavara: 25 / 32 kW

• Darbo ciklas: 100 % / 40 % ED

• Suklio greitis: 5000 aps/min.

• Sukimo momentas: 280 / 360 Nm

• Tuščiaviduris prispaudimo cilindras

• 12 padėčių revolveris su įrankių laikikliu

• Revolverio skersmuo: 340 mm

• Pakabinamas juostinis drožlių transporteris

• 4 spalvų būsenos signalinė lemputė

• Oro pūtimas per pagrindinį suklį

• C ašis su varomųjų įrankių sistema bokšteliui UDI 40

• Visų įrankių stočių pavara

• Y ašies eiga +90 / -65 mm

• Linijinių kreipiančiųjų sistema

• Rutulinis sraigtinis suklys

• Kintamosios srovės servo variklis su integruotu absoliutiniu koduotoju

• Stiklo skalė ant kreipiančiųjų

• Spartus judėjimo greitis: 30 m/min

• Aušinimo skysčio sistema 8 / 20 barų

• Aušinimo skysčio bako talpa: 600 litrų

• Aušinimo skysčio siurblio debitas: 8 barai / 20 l/min.

• Aukšto slėgio siurblio srautas: 20 bar / 40 l/min

• Aušinimo skysčio tiekimas per bokštelio diską į visas bokštelio stotis

• Juostinių filtrų sistemos filtravimo klasė: 40 µm

• Aušinimo skysčio lygio stebėjimas

• Integruotas darbo zonos ištraukimas maks. 400 m³/h

• Ruošinio zondas Renishaw LP2DD

• Zondas įrengtas pakrovimo ir iškrovimo stotyje

• Stylus su pneumatiniu būdu valdoma sklende ir elektriniu valdymu

• Matavimo tikslumas: 10 µm

• Funkcinė plokštelė papildomiems įrankiams

• Mašinos spintos temperatūros reguliavimas maks. 40°C

• Elektros spintos aušinimo įrenginys iki 40 °C

• Hidraulinės alyvos aušintuvas

• Nuotolinės diagnostikos palaikymas internetu

• Darbo zonos praplovimas su 3 praplovimo sraigtinėmis jungtimis

• Du atskirai perjungiami 8 barų slėgio vožtuvai

• Detalių išleidimo konvejeris, skirtas detalių transportavimo sistemai SRA 160

• Detalės skersmuo: 100 mm

• Nepertraukiamo ruošinių transportavimo sistema SRA 160 su vilkimo grandine

• Sandėliavimo talpa: 30 detalių, kurių skersmuo 30-70 mm, ne daugiau kaip 7 kg

• Sandėliavimo talpa: 18 ruošinių, kurių skersmuo 30-100 mm, maks. 15 kg

• Maksimalus ruošinio aukštis: 160 mm

• Didžiausias bendras ruošinių svoris: 320 kg, įskaitant padėklus

• Pakrovimo aukštis apie 800 mm

• Grandininio transporterio juosta su transportavimo prizmėmis

• NC ašimi valdomas vilkimo grandinės judėjimas

• Vilkimo rėmų rinkinys

• Mažiausias ruošinio skersmuo 30 mm, didžiausias 160 mm

• Šviesos barjeras ruošinių transportavimo sistemos paėmimo stotelė

• Padėklų krovimo įtaisas SRA 160

• Roboto sąsaja Profinet

• Elektrinė 6 ašių roboto sąsaja per "Profinet

• Galios griebtuvo centravimo ir priekinio prispaudimo griebtuvas

• Tarpinis laikymo dėklas, paremtas funkcine plokšte

• Vidinės ruošinio zonos valymas pučiant orą

• Matavimo zondas su oro pūtimu su dviem purkštukais priekyje ir gale

• Griebimo slėgio reguliavimas varikliu valdomais vožtuvais

• Užveržimo slėgio programavimas per NC programą

• Skiedrų išleidimo latako ant skiedrų transporterio prailginimas 300 mm

• Aliuminio apdirbimo paketas

• Modifikuotas drožlių transporterio srutų siurblys

• Priverstinis juostinio filtro indeksavimas

• Didesnis drožlių konteineris

• Įtraukiamųjų sietų išplėtimas nuo drožlių transporterio

• 3D mašinos darbo zonos duomenų modelis STEP ir IGES formatais

• 3D modelio pristatymas kompaktiniame diske

• PLC / SPS pirminis kodas, įskaitant "Siemens" valdymo įrangos konfigūraciją anglų kalba

• Standartinės bazinės mašinos alyvos talpyklos brėžinys

• Suklio darbo valandos 18 071

Papildoma informacija

Mašina vis dar maitinama
