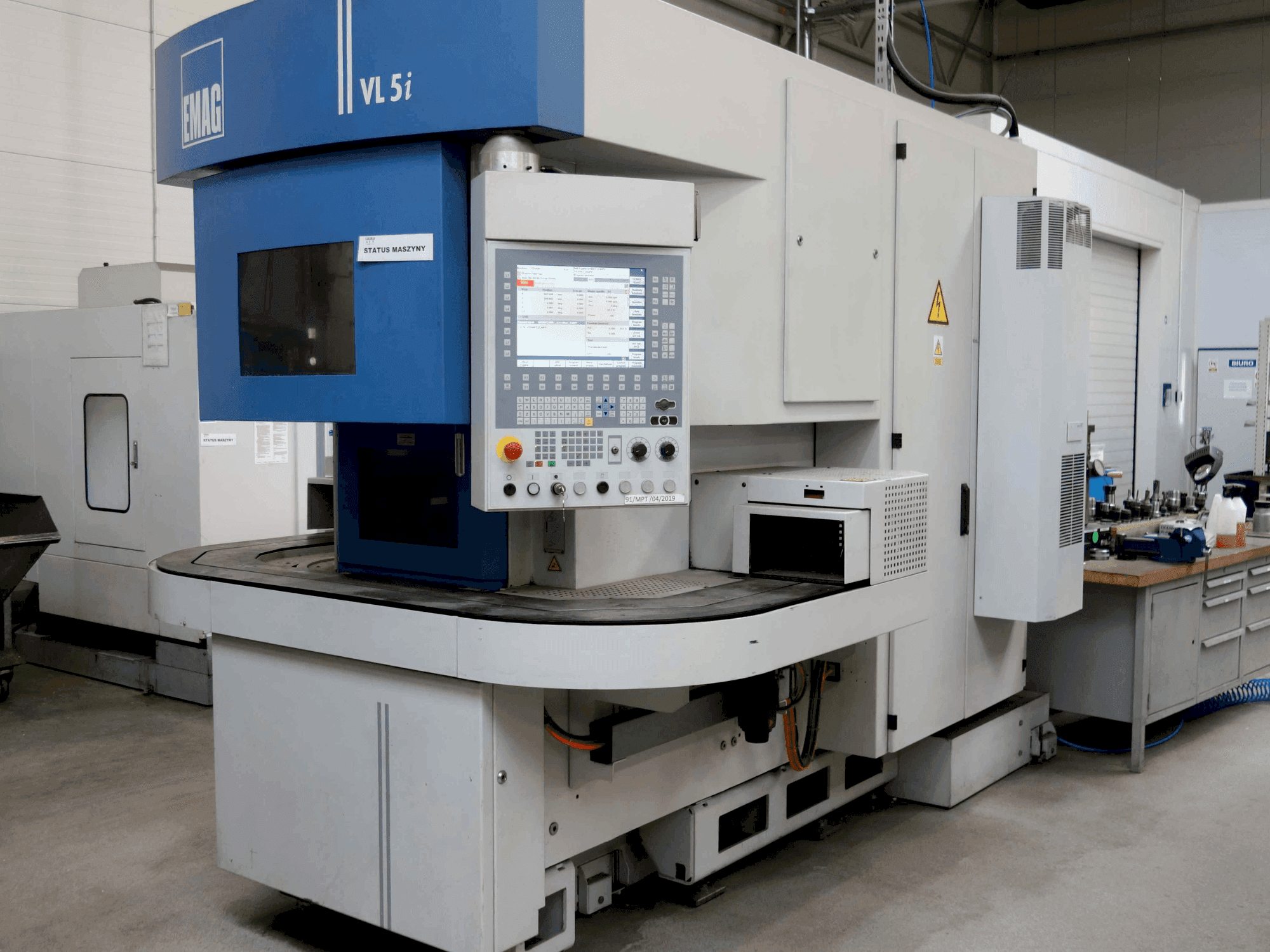

Šis vertikalusis tekinimo staklės „EMAG VL5 i DSL“ buvo pagamintas 2014 m. Jis turi galingą pagrindinio veleno pavarą, kurios galia siekia 18 kW, o sukimosi greitis svyruoja nuo 0 iki 4500 aps/min. Įrengtas „Siemens SINUMERIK 840Dsl“ valdymo sistema ir tvirtu 12 pozicijų „EMAG“ flanšiniu revolveriniu stovu, jis užtikrina tikslų ir efektyvų darbą. Dėl specializuoto hidraulinio griebtuvo idealiai tinka apdirbti iki 6 kg sveriančius ruošinius. Norėdami gauti daugiau informacijos apie šį vertikalų tekinimo staklį, susisiekite su mumis.
Apžvalga
- prekės ženklas: EMAG
- metai: 2014
- MODELIS: EMAG VL5 i DSL
- naudojimo tipas: Tekinimas
- vietovė: Lenkija
- mašinos tipas: Vertikalios tekinimo staklės
- valdymo bloko prekės ženklas: SIEMENS
Techninė informacija - EMAG EMAG VL5 i DSL
Valdymo blokas
- Valdymo ženklas: SIEMENS
- Valdymo modelis: SINUMERIK 840Dsl
Matmenys
- Mašinos gylis: 3900 mm
- Mašinos aukštis: 3200 mm
- Mašinos ilgis: 3120 mm
- Mašinos svoris: 7500 kg
Judėjimas
- Ašių skaičius: 2
- X ašies eiga: 745 mm
- Z ašies eiga: 300 mm
Techninės specifikacijos
- Varomi įrankiai: Taip
- Maks. darbo dalies skersmuo: 220 mm
- Maks. darbo dalies aukštis: 175 mm
- Veleno galia: 18 kW
- Veleno greitis: 4500 RPM
- Veleno aušinimas: Taip
Papildoma informacija
- Maks. griebtuvo skersmuo: 250 mm
- Maks. sukimosi skersmuo: 270 mm
- Uždarosios standartinės automatikos talpa: 16 (80...220 mm) / 10 kg; 22 (30...160 mm) / 8 kg; 37 (30...85 mm) / 4,5 kg
- Maks. leistina bendra automatizavimo apkrova: 175 kg
- Grandinės ilgis: 224 coliai
- Grandžių skaičius: 224
- Grandinės žingsnis: 1 colis (25,4 mm)
- Pakrovimo trukmė: 2–4 s
- Veleno flanšas (DIN 55026): 6 dydis
- Priekinio veleno guolio skersmuo: 110 mm
- Pagrindinio pavaros kintamosios srovės asinchroninio variklio galia (100/40 % ED): 18 / 27 kW
- Pagrindinės pavaros sukimo momentas (100/40 % ED): 200 / 300 Nm
- Kampinis greitis: 850 aps/min
- Greitasis poslinkis X ašyje: 60 m/min
- Greitasis poslinkis Z kryptimi: 30 m/min
- Pajėga X ir Z kryptimis: 10 kN
- Rutulinio sraigto skersmuo X / Z: 40 mm
- Įrankių laikiklis: 12 pozicijų revolverinė galvutė, cilindrinis įrankio kotas pagal DIN 69880 (VDI 40)
- Įrankio kotelio skersmuo: 40 mm
- Maks. įrankio ilgis su laikikliu: 190 mm
- Maks. įrankio trukdžių apskritimas: 760 mm
- Varomųjų įrankių maks. greitis: 6000 aps/min
- Varomųjų įrankių kampinis greitis: 3000 aps/min
- Varomųjų įrankių maks. galia: 8,5 kW
- Varomųjų įrankių maks. sukimo momentas (10/40/100 % ED): 40 / 24 / 15 Nm
- Maitinimo srovė / srovės tipas: 3 ~
- Dažnis: 50 Hz
- Darbinė įtampa: 400 V
- Bendroji valdymo įtampa (nuolatinė srovė): 24 V
- Valdymo įtampa (vožtuvas / kintamoji srovė): 24 V (nuolatinė srovė) / 230 V (kintamoji srovė)
- Apšvietimo jungtis: 24 V
- Jungties galia: 36 kW
- Nominali srovė: 64 A
- Maitinimo saugiklis: 80 A
- Elektros vykdymo standartas: VDE 0113
- Ilgis su drožlių konvejeriu: 4185 mm
Papildoma įranga, neįskaičiuota
Aušinimo skysčio bako talpa: 360 litrų
Mašinos privalumai
Techniniai mašinos privalumai
Didelis darbo tikslumas, greitasis poslinkis, didelis varomųjų įrankių maksimalus greitis
Staklės, skirtos vienos pamainos darbui
Maksimali patalpos temperatūra: iki 30 °C
Maksimali drėgmė: 50 %
Garso slėgio lygis: 78 dB(A)
Papildoma informacija
Mašina vis dar prijungta prie elektros tinklo
*Nurodyti duomenys gali skirtis nuo faktinių verčių, tai turėtų patvirtinti prekybos atstovas.
