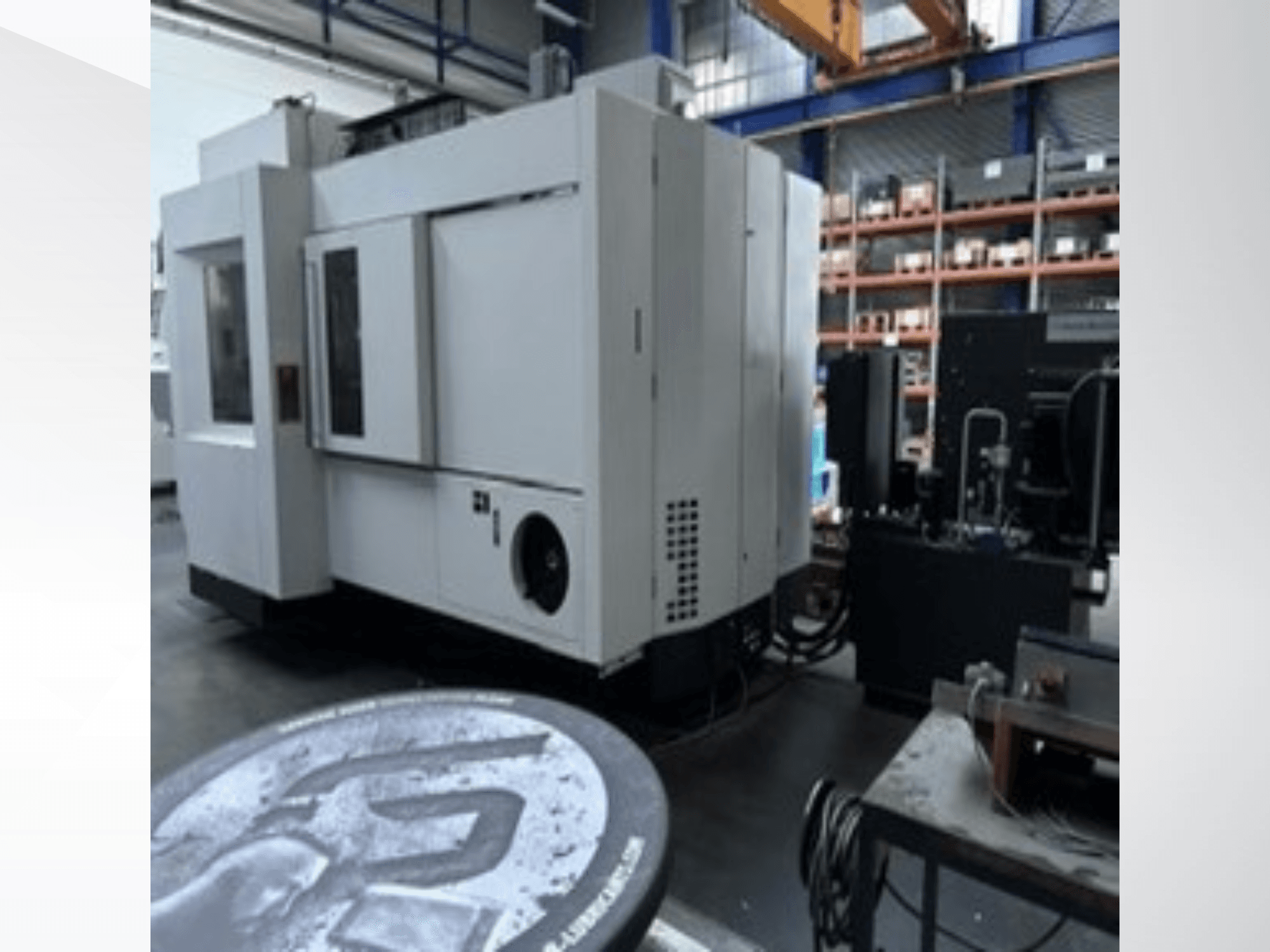

MIKRON - HPM 1350 UDE-MIL-MIK-2019-00002

- Valdymo blokas: „Heidenhain iTNC 530 HSCI FS“ (MC 6541 su HDR ir dviejų branduolių procesoriumi „Core i7-3“ (1,7 GHz), 15,1 colio spalvotu TFT ekranu)

- X ašies eiga: 1350 mm

- Y ašies eiga: 1150 mm

- Z ašies eiga (horizontali veleno ašis): 895 mm

- Z ašies eiga (vertikalusis suklis): 700 mm

- Variklio veleno išsikišimas į Z ašį: 700 mm

- Pasukamosios ašies A kampo diapazonas: nuo +16° iki -120° (bendras diapazonas – 136°)

- Rotacinės ašies C kampo diapazonas: n × 360°

- Vienu metu valdomos ašys: 5 / 5 vienu metu

- Sukamojo stalo skersmuo: Ø 1100 mm (iš abiejų pusių suplokštintas iki 1000 mm)

- Stalo centravimas: Ø 50 H6

- T-formos grioveliai: 9 grioveliai, 100 mm atstumas, 18 H12 plotis

- Maks. stalo apkrova (centruota): 1600 kg

- Stalo fiksavimo momentas: 8000 Nm

- Stalo pavaros sukimo momentas (100 % ED / maks.): 1130 Nm / 2300 Nm

- Maks. stalo greitis: 40 aps/min

- Greitasis poslinkis / poslinkio greitis (X, Y): 15 / 32 m/min

- Greitasis poslinkis / poslinkio greitis (Z): 15 / 32 m/min

- Pasukimo greitis / greitasis poslinkis (A ašis): 11 / 20 aps/min (4000 / 7200 °/min)

- Maks. padavimo jėga: 10 kN

- Pagreitis: 4 m/s²

- Veleno sukimosi greitis: 0–15 000 aps/min

- Velenėlio kūgis: HSK-A63 (DIN 69893-1)

- Veleno galia (S6, 40 % ED): 38 kW

- Veleno sukimo momentas (S6, 40 % ED): 193 Nm

- Įrankių magazino talpa: 46 pozicijos (HSK-A63)

- Maks. įrankio skersmuo: 80 mm (esant pilnam įkrovimui) / 130 mm (esant daliniam įkrovimui)

- Maks. įrankio ilgis: 300 mm

- Maks. įrankio svoris: 8 kg

- Maks. įrankių dėžės apkrova: 200 kg

- Laikas nuo vieno ruošinio iki kito: apie 11 s

- Aušinimo skysčio ir drožlių tvarkymas: drožlių konvejeris su vidiniu aušinimo skysčio tiekimu (IKZ 18–80 bar, reguliuojamas pagal dažnį), 30 µm juostinis filtras, rankų plovimo stotelė

- Išorinis aušinimo skysčio tiekimas: 7 bar, 28 l/min

- Oro srautas per suklį: Taip (iki 10 bar)

- Matavimo ir kalibravimo sistemos: „Renishaw OMP60 HSK-A63“ 3D infraraudonųjų spindulių jutiklis, „Renishaw NC4“ dviejų dalių lazerinė įrankių matavimo sistema, „KinematicsOpt“

- Pažangios staklių funkcijos: APS (pažangi procesų sistema), ITC (pažangus šiluminis valdymas), nuotolinė prieiga prie DNC per tinklą, „rConnect Live“ nuotolinė pagalba

- Eksploatacijos valandos:

* Valdymo pultas įjungtas (Steuerung ein): 46 889 val. 58 min. 07 sek.

* Staklių veikimas (Maschine ein): 42 786 val. 48 min. 49 sek.

* Programos vykdymo laikas (Programmlauf): 9 929 val. 46 min. 01 sek.

* Varikliai įjungti (Antriebe Ein): 34 546 val. 44 min. 31 sek.

* Įjungtas suklis (Spindel Ein): 5 660 val. 25 min. 27 sek.

- Svarbiausi techninės priežiūros / remonto žurnalo įrašai:

* 2021 m. lapkričio 10 d. pakeistas suklis (GF Spindle f. 2/782), o 2021 m. lapkričio 29 d. sumontuotas naujas komplektas

* Kietasis diskas pakeistas 2022 m. gruodžio 23 d.

* 2023 m. gegužės 24 d. pakeistas pavaros blokas

* 2023 m. rugsėjo 7 d. pakeista rotacinė praėjimo jungtis (Drehdurchführung)

* 2026 m. vasario 21 d. buvo išlyginta A ašis ir sureguliuotas suklis

- Darbinė įtampa: 3x 400 V (+6 %/-10 %), 50 Hz

- Prijungtoji galia: 67 kVA / 61 kW (su IKZ)

- Saugiklis: 125 A

- Suslėgto oro tiekimas: 6 + 0,5 bar, apytikriai 300 l/min
