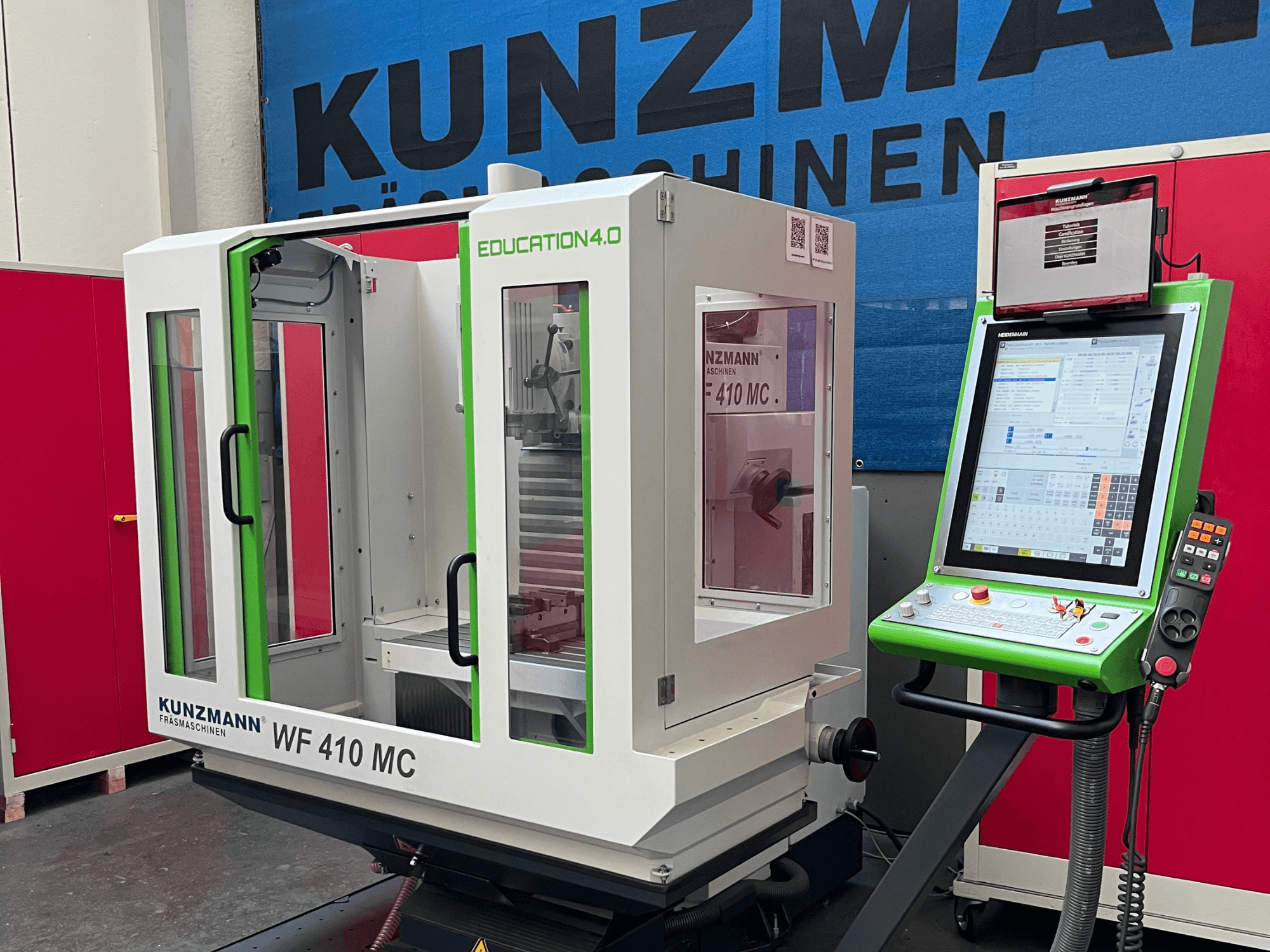

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Demonstracinė mašina

- Mašinos veikimo laikas: 910 val.

- Veleno galia S1-100 % ED: 6,8 kW

- Veleno galia S6-25 % ED: 13,0 kW

- Veleno greitis (rankinis valdymas): tolygiai reguliuojamas nuo 1 iki maks. 4 500 aps/min

- Veleno sukimosi greitis (automatinis valdymas): tolygiai reguliuojamas nuo 1 iki maks. 5 000 aps/min

- Pašalinimo pavaros: elektroniniu būdu valdomos, tolygiai reguliuojamos servopavaros kiekvienai ašiai

- Greitasis poslinkis / padavimo greitis X, Y, Z ašyse: tolygiai reguliuojamas iki maks. 5 / 5 / 5 m/min

- Darbinė įtampa: 400 V - Tinklo dažnis: 50 Hz - Fazų skaičius: 3

- Vardinė srovė: 24 A - Pagrindinė saugiklio vertė: 32 A

- Trumpojo jungimo išjungimo galia: 10 kA

- Energijos suvartojimas / jungimo galia: apie 17 kVA

- Valdymo įtampa: 24 V

- Įrengimo svoris (pagrindinis įrenginys): apytikriai 1 800 kg (įskaitant skysčius, be papildomų įrenginių ir įrankių)

- Maks. transportavimo svoris: 2 030 kg

- Mašinos konstrukcija: FEM optimizuota liejimo konstrukcija su skersine slydimo platforma

- Kreipiamosios: grūdintos ir šlifuotos plokščios kreipiamosios X, Y, Z ašyse su metaliniais dangčiais

- Pavaros sistema: rutuliniai sraigtai visose ašyse

- Velenėlio kūginės jungties sąsaja: SK 40 pagal DIN ISO 7388-1 AD formą su traukiamuoju kaiščiu pagal DIN ISO 7388-3 AD formą (prekės kodas: 10-113300)

- Vertikali frezavimo galvutė: Pasukimo kampas +/- 90°, rankiniu būdu ištraukiamas strypas su sukamuoju mechanizmu, 70 mm eiga, fiksuojama, nuo greičio priklausantis oro aušinimas, frezos apsauga

- Įrankio tvirtinimas: automatinis mechaninis įrankio tvirtinimas, tvirtinimo jėga 10 000 N, hidraulinis atpalaidavimas

- Matavimo sistema: atstumu koduojamos linijinės matavimo sistemos, tiesioginės, inkrementinės, skiriamoji geba 0,001 mm

- Apsauga nuo perkrovos: Perkrovos nustatymas naudojant pavaros ir valdymo technologijas

- Saugos rankiniai ratukai: visose 3 ašyse - Saugos gaubtas: apsauga nuo purslų ir drožlių, sumontuota ant drožlių dėžės, judanti vertikaliai kartu su ašimi, su fiksuotu ribiniu jungikliu, 2 stumdomos durys priekyje, 1 atverčiamos durys dešinėje, apžvalgos langai iš visų pusių

- Valdymo pultas: sumontuotas ant ilgo, pasukamo rankos pagrindo, pasukamas

- Tepimas: automatinis centrinis tepimas su pradiniu tepalų užpildymu ir priekyje sumontuotu atskiru naudoto alyvos surinkimo rezervuaru

- Aušinimo skysčio sistema: atskiras rezervuaras, 66 l talpos (prekės kodas: 10-450111-03)

- Staklių lempa: lankstaus laikiklio LED lempa

- Lygiavimo elementai: 1 komplektas = 4 vnt.

- Fiksuotas kampinis stalas: tvirtinimo paviršius 650 x 375 mm, 5 T-formos grioveliai 14 H7 (žingsnis 63 mm), maks. apkrova 250 kg (prekės kodas: 10-470050-02)

- Valdymo blokas: HEIDENHAIN TNC 620 FS su funkciniu saugumu

- Ekranas: 19 colių vertikalus jutiklinis ekranas

- Atminties talpa: iš viso 30 GB, 7,7 GB programų atminties (Compact Flash CFR)

- Bloko apdorojimo laikas: 1,5 ms - Duomenų sąsajos: USB, „Fast Ethernet“ 1000 Base-T

- Elektroninis rankinis ratas: HEIDENHAIN HR 510 FS su integruotais ašių mygtukais, padavimo reguliatoriumi ir avariniu stabdymu (prekės kodas: 10-112862-01)

- Automatinio staklių išjungimo funkcija: automatinis išjungimas po darbo pabaigos arba programos pabaigos (prekės kodas: 10-113785)

- Kontaktinio jutiklio paruošimo rinkinys: skirtas TS 460 kontaktiniam jutikliui ir TT 460 įrankių nustatymo įrenginiui, įskaitant SE 660 imtuvą (prekės kodas: 10-113028)

- Hibridinis mokymosi paketas: „Surface Pro“ planšetinis kompiuteris su ~13 colių jutikliniu ekranu ir doko stotele, „WLAN“ maršrutizatorius, apsaugos nuo vagystės įrenginys, reguliuojamas planšetės laikiklis (7–13 colių) su magnetiniais tvirtinimais, interaktyvi mokymo programinė įranga ir žaidybinimo moduliai (SKU: 10-119102)

- Valdymo programinė įranga: NC programinė įranga, versija 817601 18 SP4 Hotfix3 FS
