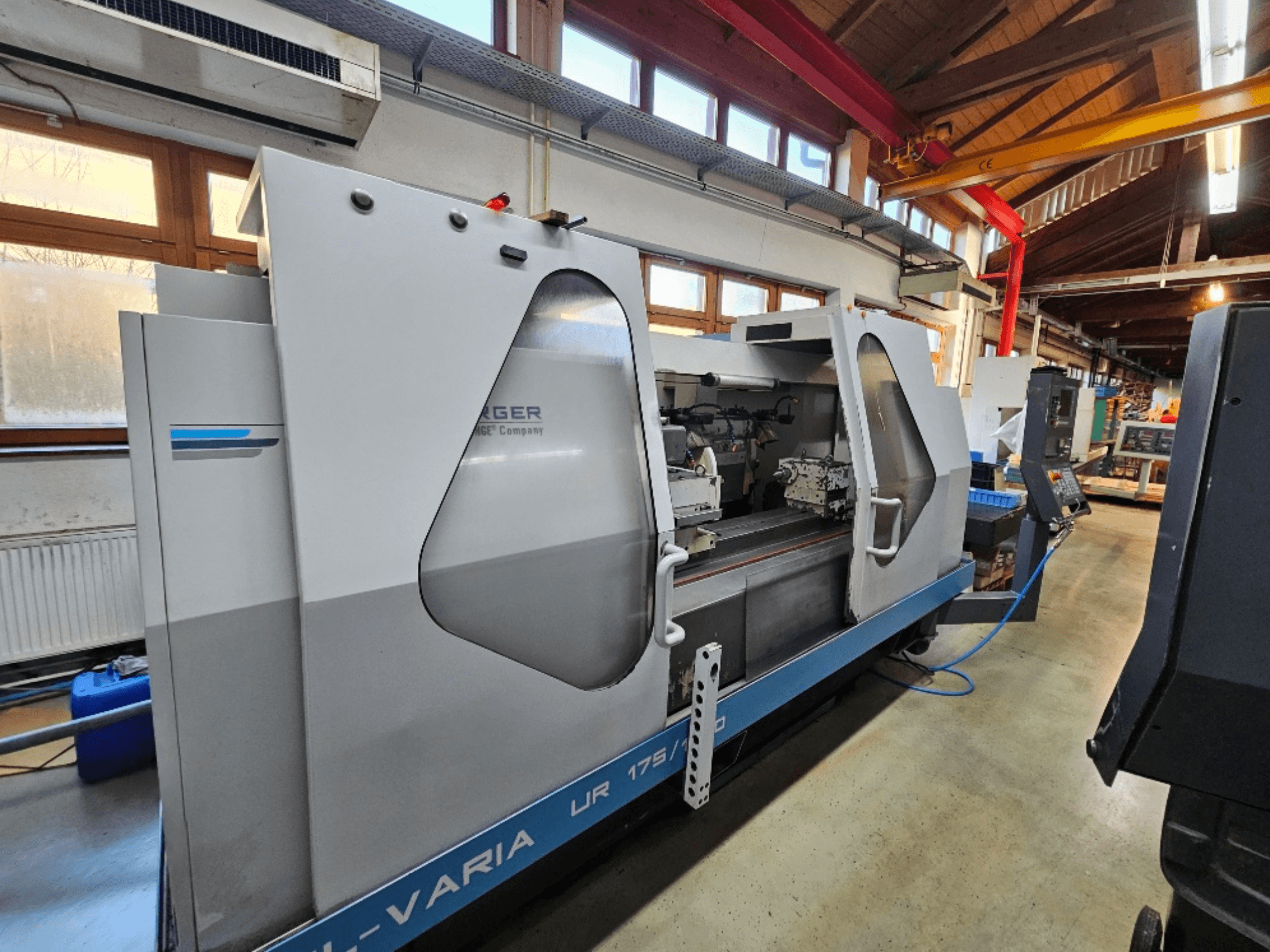

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Talpa: Vidurio aukštis 175 mm; tarp centrų 1000 mm

• Konfigūracija: Vidinis šlifavimo įtaisas; B ašies pakreipiama šlifavimo galvutė

Šlifavimo galvutė ir B ašis

• Galimos šlifavimo galvutės: R, RS, UR

• R galvutės sukimosi ašis: +30°

• RS/UR galvutės, besisukančių dalių indeksavimas:

  • Rankinis indeksavimas: nuo 180° iki -190°, 2,5° žingsniu

  • Automatinis indeksavimas: nuo 180° iki -90° (arba -30°), 2,5° žingsniai

• B ašis (RS/UR galvutės): pasukimas nuo +180° iki -190° (kai kurie variantai tik apie +30°); skiriamoji geba 0,1"

Darbinė galvutė

• Standartinė darbinė galvutė (C ašis): sukimosi kampas nuo -30° iki +120°

  • Suklio greitis: iki 600 aps/min (bepakopis)

  • Montuojamasis kūgis: MK5; reduktoriaus įvorė MK5/MK4

  • Adapterio flanšas: MK5 / DIN 55027, 5 dydis

  • Sukimo momentas: 160 Nm

  • Maksimalus ruošinio atstumas tarp centrų: 150 kg

• Darbinė galvutė su besisukančiu sukliu:

  • C ašis su suktuku: -30° iki +120°.

  • Suklio greitis: 5-500 aps/min (bepakopis)

  • Montuojamasis kūgis: MK5

  • Sukimo momentas: 320 Nm (su prispaudimo įtaisu)

  • Didžiausias ruošinys tarp centrų: 220 kg

Galinis staklis

• Kūgis: MK4

• Plunksnos eiga: 50 mm

• Mikroreguliavimas (pasirinktinai): ±150 µm (±0,006 in)

Šlifavimo diskai ir vidinis šlifavimas

• UR galvutė:

  • Kairysis ratas maks: 400 × 63 mm.

  • Dešinysis diskas maks: 400 × 50 mm

  • Didžiausias periferinis greitis: 32 m/s

• R galvutė:

  • Ratas maks: 500 × 100 mm

  • Didžiausias periferinis greitis: 32 m/s su 7,5 kW varikliu; 45 m/s su 9,2 kW varikliu

• RS galvutė:

  • Ratas maks: 500 × 80 mm

  • Maksimalus periferinis greitis: 32 m/s su 7,5 kW varikliu; 45 m/s su 9,2 kW varikliu

• Vidinis šlifavimas (pasirinktinai / įrenginys šioje mašinoje):

  • Didelio našumo velenų (HJN) montavimo anga: 80 mm

  • Aukšto dažnio verpstukų (MFV) montavimo anga: (MFV): 120 mm.

Ašys ir stalai

• Z ašis (apatinis stalas):

  • Didžiausias greitis: 15 m/min

  • Skiriamoji geba: 0,1 µm

  • Eiga (1000 mm tarp centrų versija): 1150 mm (1000 mm)

• Viršutinio stalo pasukimo diapazonas (1000 mm tarp centrų): Nuo 0 iki +9°

• X ašis (šlifavimo šliaužiklis):

  • Didžiausia eiga: 320 mm

  • Didžiausias greitis: 7,5 m/min

  • Skiriamoji geba: 5 min: 0,1 µm

Pavaros varikliai

• X ašies šliaužiklis: 0,94 kW (2000 min-¹)

• Z ašies stalas: 0,94 kW (2000 min-¹)

• Indeksavimo / B ašis: 0,63 kW (3000 min-¹)

• Šlifavimo velenas UR: 4,4 kW @ 50 Hz (3000 min-¹) / 5,2 kW @ 60 Hz (3600 min-¹)

• Šlifavimo suklys R/RS (7,5 kW versija): 7,5 kW @ 50 Hz (1500 min-¹) / 9 kW @ 60 Hz (1800 min-¹)

• Šlifavimo velenas R/RS (9,2 kW versija): 9,2 kW @ 50 Hz (1500 min-¹) / 11 kW @ 60 Hz (1800 min-¹)

• Darbo galvutė (standartinė ir besisukanti): 3,1 kW (3000 min-¹)

• Hidraulinis siurblys: 0,37/0,44 kW (1500/1800 min-¹)

• Hidrostatinis siurblys: 0,37/0,44 kW (1500/1800 min-¹)

Matmenys, svoris, naudingosios savybės (versija su 1000 mm tarp ašių)

• Grindų plotas (D × Š): 3600 × 2000 mm

• Svoris: grynasis 5000 kg; bendrasis 6000 kg

• Mažiausias oro slėgis: 4 bar

• Triukšmas: 70 dB(A)

Papildoma įranga

• Diržinio filtro aušinimo skysčio sistema
