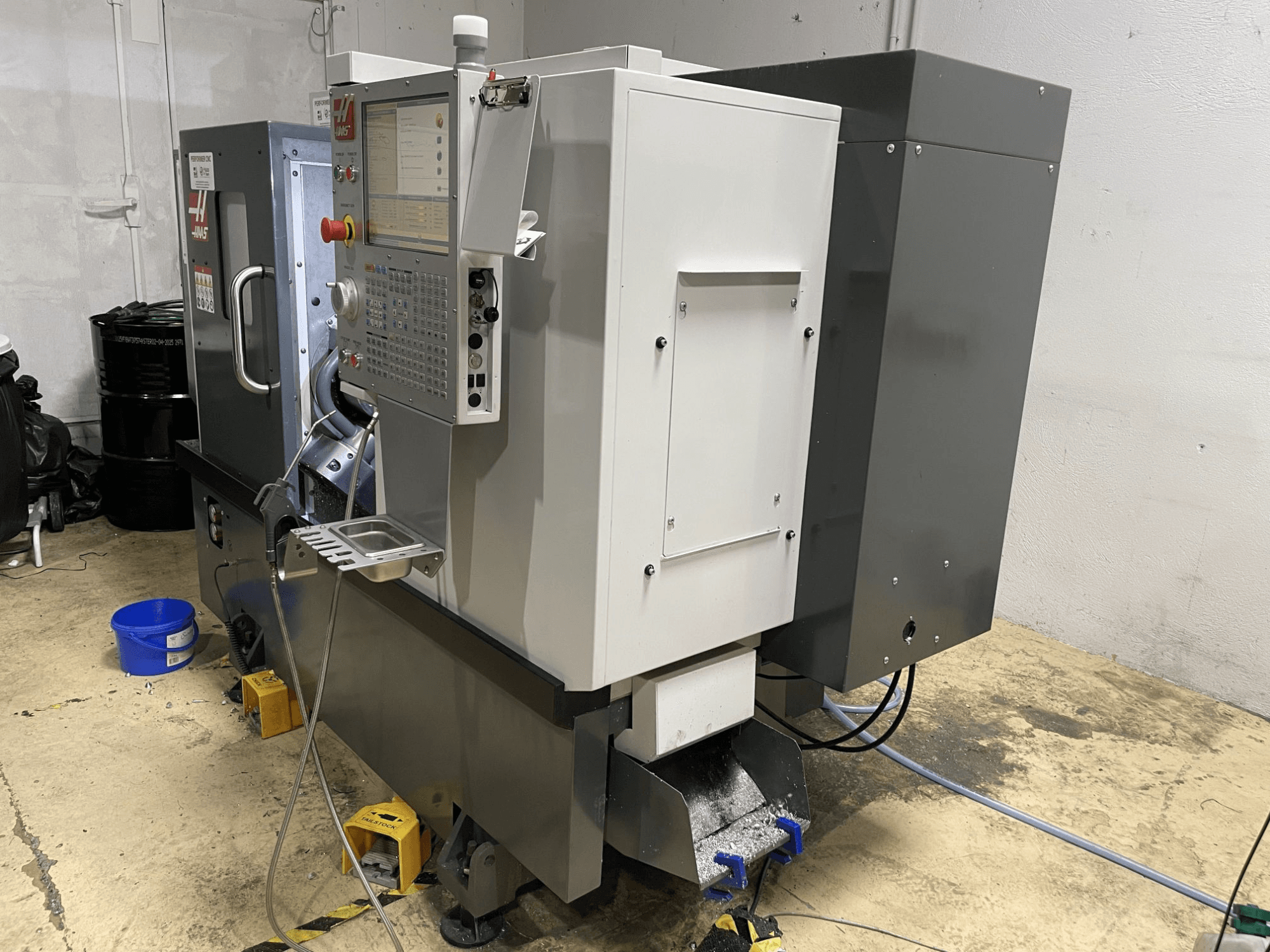

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Talpa

• Spyruoklės dydis: 210 mm

• Maksimalus detalės skersmuo: 419 mm

• Maksimalus pjovimo skersmuo (BOT arba VDI revolverinė galvutė): 305 mm

• Maksimalus pjovimo ilgis: 406 mm

• Strypo skersmuo: 64 mm

Pajudėjimo greičiai (greitasis)

• X ašis: 12,0 m/min

• Y ašis: 12,0 m/min

• Z ašis: 30,5 m/min

Ašių varikliai (maks. trauka)

• X ašis: 10 676 N

• Y ašis: 10 231 N

• Z ašis: 16 458 N

Velenas

• Spindelio galas: A2-6

• Velenėlio skylė: 88,9 mm

• Maksimalus veleno sukimo momentas: 203 Nm esant 500 aps/min

Pagrindinio veleno C ašis

• C ašies galia: 3,7 kW

• Maksimalus greitis: 60 aps/min

• Padėties nustatymo tikslumas: ±0,02°

• Stabdžių spaustuvo jėga: 4448 N

• Stabdžių skersmuo: 366 mm

• Stabdžių laikymo sukimo momentas: 190 Nm

• Valdymas: interpoliacinis judesys ir pozicionavimas

Revolverinė galvutė ir įrankiai

• Revolverinė galvutė: 12 pozicijų hibridinė (6 VDI / 6 BOT)

• Įrankio kūgis: VDI40

• Pavaromi / besisukantys įrankiai: Taip, maks. greitis 4000 aps/min

• Išgręžimo strypo galinis tarpas: 19,1 mm

• Įrankių pozicijos: 12

Užpakalinė galvutė

• Tipas: hidraulinis užpakalinis suktuvas

• Velenėlio eiga: 95 mm

• Rankinis korpuso padėties nustatymas: 508 mm

• Stumiamoji jėga: 623–5027 N

Aušinimo skystis ir oras

• Aušinimo skysčio talpa: 114 L

• Reikalingas oro srautas: 113 L/min esant 6,9 bar

Elektrinė įranga

• Įėjimo kintamosios srovės įtampa (3 fazės, didžiausia): 440 VAC

• Srovė esant pilnai apkrovai (3 fazės, didelė): 20 A

• Srovės stipris esant pilnai apkrovai (3 fazių, žemas): 40 A

Konfigūracijos pastabos

• C ašis: Taip

• Y ašis: Taip

• Varomi įrankiai: Taip

• Priešpriešinis suktuvas: Ne
